01210001Z

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 夹 Cartridge 30A 底座安装,焊接安装
供应商型号: 01210001Z-ND
供应商: Digi-Key
标准整包数: 1

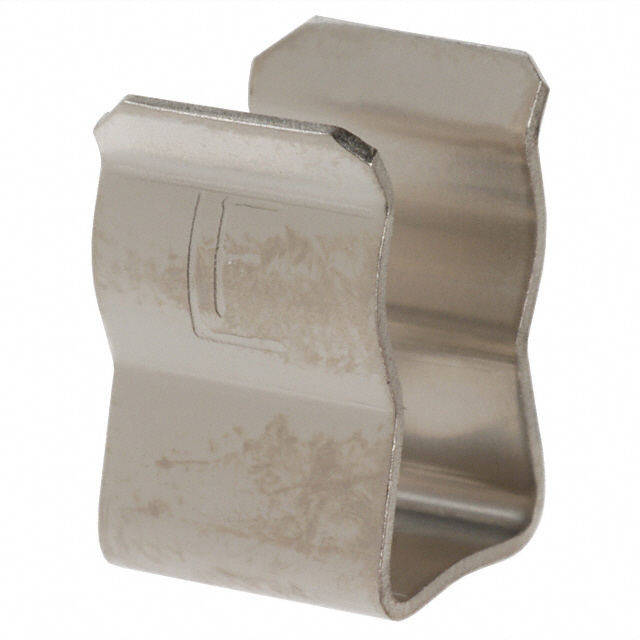

LITTELFUSE 保险丝座和保险丝夹 01210001Z

01210001Z概述

    Cartridge Fuse Clips 技术手册

    产品简介


    Littelfuse 的 Cartridge Fuse Clips 系列(101/102/105/107/109/121/125/127/129)旨在为不同直径(1/4" - 13/16")的保险丝提供稳固可靠的连接。这些夹子适用于多种应用领域,如工业控制系统、电源管理和配电系统等,确保系统的安全和稳定运行。

    技术参数


    以下是针对不同型号的 Cartridge Fuse Clips 的技术规格:
    | 型号 | 直径 | 尺寸 (mm) | 电流等级 (A) | 包装 | 材料 | 镀层 |
    | :: | :: | :: | :: | :: | :: | :: |
    | 101 | 1/4" | .48/.31/.30/.16/.131 | 15 | Z | 弹簧黄铜 | 镍镀层 |
    | 102 | 1/4" | NA | 15 | Z | 弹簧黄铜 | 镍镀层 |
    | 105 | 13/32" | .75/.44/.52/.22/.196 | 15 | Z | 弹簧黄铜 | 镍镀层 |
    | 125 | 13/32" | .74/.56/.31/.15 | 30 | Z | 黄铜铍 | 银镀层 |
    | 127 | 9/16" | .94/.59/.65/.25/.203 | 30 | H/Z | 黄铜铍 | 银镀层 |
    | 109 | 13/16" | 1.31/.75/.88/.31/.265 | 60 | H/Z | 磷青铜 | 镍镀层 |
    | 129 | 13/16" | 1.31/.75/.88/.31/.265 | 60 | H/Z | 黄铜铍 | 银镀层 |

    产品特点和优势


    - 材料坚固耐用:采用高导电率的黄铜铍和磷青铜材料,确保长期稳定运行。
    - 多重镀层选择:镍镀层和银镀层提高抗腐蚀性和接触可靠性。
    - 多样化连接方式:提供带耳型、无耳型和焊接引脚等多种安装方式,适应不同应用需求。
    - 宽电流范围:根据不同型号支持 15A 至 60A 的电流等级,满足不同场合的需求。

    应用案例和使用建议


    Cartridge Fuse Clips 广泛应用于工业控制、电源管理等领域。例如,在高压电力系统中,109/129 系列的夹子因其出色的电流承载能力而被选用。在设计应用时,推荐进行实际测试以确保最佳性能。

    兼容性和支持


    - 兼容性:本系列产品兼容 1/4" 到 13/16" 直径的保险丝,适合多种规格的保险丝应用。
    - 支持和维护:制造商提供详尽的技术资料和样本,方便用户查阅和使用。

    常见问题与解决方案


    - 问题:保险丝松动脱落?
    解决办法:确保夹子正确安装并适当紧固,或者更换合适尺寸的夹子。
    - 问题:夹子生锈或氧化?
    解决办法:清理接触面,必要时更换镀层材料。

    总结和推荐


    总体而言,Littelfuse 的 Cartridge Fuse Clips 系列具有优良的耐用性和广泛的适用范围。其多样化的型号和灵活的安装方式使其成为各种工业应用的理想选择。强烈推荐在需要高可靠性保险丝连接的应用中使用这些产品。

01210001Z参数

参数
额定电流 30A
保险丝座类型
保险丝类型 Cartridge
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

01210001Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

01210001Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 01210001Z 01210001Z数据手册

01210001Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
