P6KE6.8A-B

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 5.8V 单向 600W 58.1A 10.5V 6.45V DO-15,DO-204AC 通孔安装
供应商型号: P6KE6.8A-B
供应商: 国内现货
标准整包数: 1

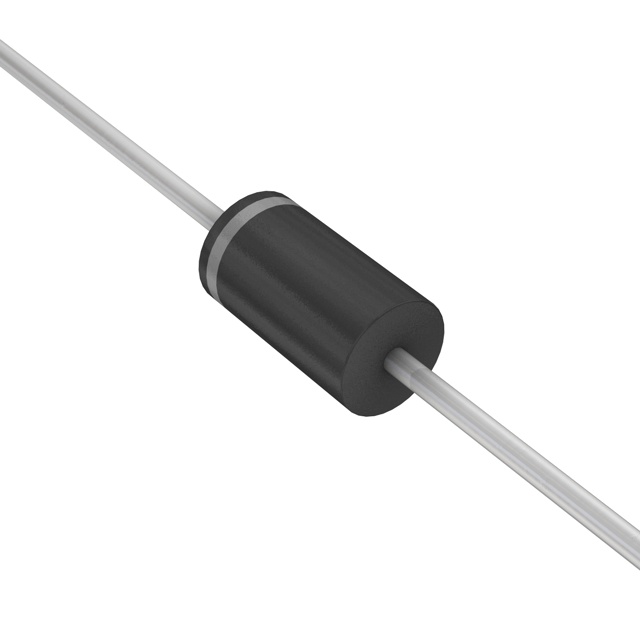

LITTELFUSE TVS二极管/ESD抑制器 P6KE6.8A-B

P6KE6.8A-B概述

    P6KE系列瞬态电压抑制二极管

    产品简介


    P6KE系列瞬态电压抑制二极管(Transient Voltage Suppression Diodes)是专为电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他敏感电路设计的。这些二极管适用于在遇到雷击或其他瞬态电压事件时保护敏感电子设备免受损害。

    技术参数


    - 峰值脉冲功率耗散 (PPPM):600W(单个芯片版本),800W(堆叠芯片版本)
    - 稳态功率耗散:在75℃无限热沉条件下的功率为5.0W
    - 峰值正向浪涌电流:8.3毫秒单半正弦波,最大值为100A
    - 正向浪涌电压:50A时的最大瞬态正向电压为3.5V/5.0V
    - 工作温度范围:-55°C 至 +175°C
    - 热阻抗:结到引脚热阻(RθJL)为20°C/W,结到环境热阻(RθJA)为75°C/W

    产品特点和优势


    - 快速响应时间:通常小于1.0ps,从0伏特至最小击穿电压BV。
    - 优秀的钳位能力:能够有效吸收并钳制瞬态电压。
    - 出色的兼容性:符合RoHS标准,且通过了JEDEC JESD201A的毛刺测试。
    - 高效能:低导通电阻和优良的过压保护性能。
    - 可靠性:满足JESD22-A103高温存储、JESD22-A108 HTRB和JESD22-A104温度循环等多种环境测试。

    应用案例和使用建议


    P6KE系列瞬态电压抑制二极管广泛应用于各类电子设备,如:
    - 通信设备:用于保护通信线路免受雷电或静电放电(ESD)造成的损坏。
    - 工业控制系统:用于控制系统的输入/输出端口保护。
    - 消费电子产品:用于家电设备中各种敏感电路的保护。
    使用建议:
    - 正确选择电压等级:根据具体应用要求选择合适的额定电压等级,确保二极管在正常工作时不过载。
    - 考虑散热设计:由于二极管可能产生较大热量,需要适当设计散热措施以保持正常工作温度。

    兼容性和支持


    - 兼容性:与高回流焊接(260°C/40s)兼容。
    - 认证和支持:符合IEC-61000-4-2 ESD和IEC-61000-4-4 EFT标准,提供制造商提供的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:安装过程中焊点虚焊。
    解决方案:检查焊接质量,确保焊点牢固。
    2. 问题:在瞬态电压下保护效果不佳。
    解决方案:确认选择的电压等级是否足够,建议进行实际测试验证。
    3. 问题:热稳定性差。
    解决方案:增加散热措施,如加大散热片或优化散热路径。

    总结和推荐


    P6KE系列瞬态电压抑制二极管凭借其高可靠性、良好的钳位能力和广泛的温度适应性,在多种应用场景中表现出色。尤其适合对瞬态电压防护有较高要求的应用场合。鉴于其优秀的性能表现,强烈推荐在敏感电路保护中使用。
    综上所述,P6KE系列瞬态电压抑制二极管是一个值得信赖的选择,非常适合需要稳定可靠的瞬态电压保护的场合。

P6KE6.8A-B参数

参数
箝位电压 10.5V
击穿电压 6.45V
峰值脉冲电流 58.1A
峰值脉冲功率 600W
极性 单向
工作电压 5.8V
7.6mm(Max)
DO-204AC,DO-15,Axial
通用封装 DO-15,DO-204AC
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

P6KE6.8A-B厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P6KE6.8A-B数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P6KE6.8A-B P6KE6.8A-B数据手册

P6KE6.8A-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.975
10+ ¥ 6.534
30+ ¥ 5.753
库存: 5
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 7.97
