首页  >  产品百科  >  PSR031DL0250Z

PSR031DL0250Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 200KA,150KA 快速熔断 Square 250A 支架安装,螺纹安装 48.2mm*51.5mm*57.5mm
供应商型号: 3285811
供应商: element14
标准整包数: 1

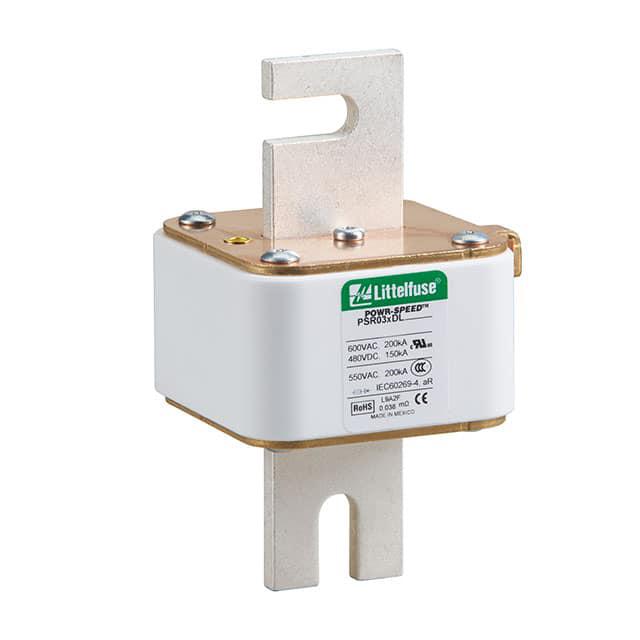

LITTELFUSE 熔断保险丝 PSR031DL0250Z

PSR031DL0250Z概述

    POWR-SPEED® 熔断器技术手册

    1. 产品简介


    POWR-SPEED®系列熔断器是Littelfuse公司生产的高电流保护设备,适用于保护功率半导体器件,如二极管、双向晶闸管、IGBT、可控硅、金属氧化物半导体场效应晶体管(MOSFET)等。这些设备通常用于电源转换和电源调节设备中,例如变频器、逆变器、不间断电源(UPS)、整流器和软启动器。POWR-SPEED® 系列熔断器旨在满足现代电力转换设备所需的高速保护要求。

    2. 技术参数


    - 额定电压
    - 交流:550 V – 1300 V
    - 直流:480 V – 1000 V
    - 额定电流
    - 40 A - 2000 A
    - 分断能力
    - 交流:100 kA – 200 kA
    - 直流:150 kA
    - 时间常数
    - 10 ms
    - 其他特性
    - 具备微动开关,用于外部指示
    - 支持DIN 43653夹具安装
    - 陶瓷外壳,镀铜触点
    - 认证
    - UL 248-13 认证
    - cURus 认证
    - CCC 认证
    - IEC 60269-4 (Class aR)
    - 符合RoHS和REACH标准
    - 操作温度范围
    - 工作温度:-55°C 至 +125°C
    - 存储温度:不超过+35°C,相对湿度小于65%

    3. 产品特点和优势


    - 最佳直流性能
    - 极高电流限制能力
    - 卓越的循环使用能力
    - 全球认证(cURus, CCC, IEC)
    - 视觉和可选微动开关失效指示
    - 低功耗设计
    - 符合美国和加拿大要求
    - IEC 60269-4 中Class aR 性能

    4. 应用案例和使用建议


    POWR-SPEED® 系列熔断器广泛应用于以下领域:
    - 功率转换设备(UPS, 逆变器, 整流器, 驱动器)
    - 直流系统(直流公共总线, 直流注入制动)
    - 蓄电池保护应用(能量存储系统)
    - 电动汽车充电站
    - 加热器和电源
    在选择和使用POWR-SPEED® 系列熔断器时,需注意以下几点:
    - 电路特性匹配:根据负载特性和电源条件选择合适额定值的熔断器。
    - 环境因素考虑:确保安装地点的工作环境温度和湿度在产品的工作范围内。
    - 微动开关选项:为提高安全性和维护便利性,建议选择带有微动开关的产品。

    5. 兼容性和支持


    - 兼容性:该系列熔断器支持DIN 43653夹具安装,能够与多种标准夹具适配。
    - 厂商支持:Littelfuse公司提供详细的技术文档和售后服务,涵盖安装、使用及故障排除。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁跳闸 | 检查电路是否存在过载或短路情况。 |
    | 安装后无法正常工作 | 确认安装正确且无接触不良现象。 |
    | 微动开关未触发 | 检查微动开关线路连接是否完好。 |

    7. 总结和推荐


    POWR-SPEED®系列熔断器凭借其优秀的电流限制能力和高速响应能力,在保护敏感的功率半导体器件方面表现出色。它具有广泛的额定电压和电流范围,适用性强,认证齐全,能够在各种工业环境中稳定工作。推荐使用POWR-SPEED®系列熔断器作为保护关键电力设备的重要部件。对于需要高性能保护解决方案的应用场合,该系列产品是一个可靠的选择。

PSR031DL0250Z参数

参数
额定电压-AC 700V
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t -
额定电流 250A
熔断电流 200KA,150KA
长*宽*高 48.2mm*51.5mm*57.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR031DL0250Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR031DL0250Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR031DL0250Z PSR031DL0250Z数据手册

PSR031DL0250Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 307.1269 ¥ 2570.6523
5+ $ 290.0654 ¥ 2427.8473
10+ $ 255.941 ¥ 2142.2264
50+ $ 229.9974 ¥ 1925.0785
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2570.65
