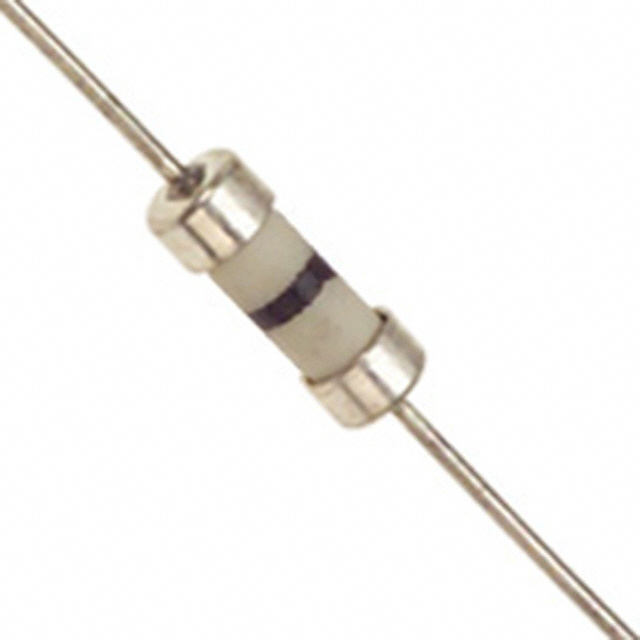

0242.250HAT1

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 250V 0.00579A²S 快速熔断 Cartridge 250mA 通孔安装 8.4mm(长度)
供应商型号: 576-0242.250HAT1
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 0242.250HAT1

0242.250HAT1概述

    242 Series Barrier Fuse 技术手册解析

    1. 产品简介


    242 系列屏障保险丝是一款专为具有本征安全性的危险区域应用设计的保险丝。这些保险丝适用于从40毫安到250毫安不等的电流范围,提供各种过电流保护解决方案,以适应多种危险区域的屏障应用。242 系列保险丝可用于本质安全电气设备、电气连接及组件、测试设备以及为危险区域提供本质安全输出的屏障中。

    2. 技术参数


    - 额定电流(A):0.040 A 到 0.250 A
    - 额定电流百分比开断时间:
    - 100% 额定电流:最少4小时
    - 300% 额定电流:最多10秒
    - 1000% 额定电流:最多0.002秒
    - 开断能力:4000A @ 250VAC/VDC
    - 冷态电阻:0.000078 Ω 至 0.00579 Ω(根据电流不同)
    - 熔断能量:0.000078 A²·s 至 0.00579 A²·s(根据电流不同)

    3. 产品特点和优势


    - 高开断能力:适合用于危险区域设备的本质安全保护。
    - 灵活封装形式:提供轴向引脚和表面贴装两种形式,满足不同的安装需求。
    - 环保合规:符合RoHS标准,无卤素,适用于环保要求较高的场合。

    4. 应用案例和使用建议


    - 应用案例:
    - 本质安全电气设备中的过电流保护。
    - 危险区域内的电气连接和组件。
    - 测试设备中的过电流保护。
    - 使用建议:
    - 在设计电路时,应考虑熔断器的熔断时间和过载情况,确保在发生故障时能够迅速切断电流。
    - 对于含有该系列保险丝的电路,需要进行严格的测试以确保其可靠运行。

    5. 兼容性和支持


    - 兼容性:该保险丝与现有的电气系统兼容,可以方便地替换其他类型保险丝。
    - 支持和维护:制造商提供了详细的技术支持和文档,帮助用户正确安装和使用保险丝。

    6. 常见问题与解决方案


    - 问题:如何判断保险丝是否已熔断?
    - 解决方法:检查保险丝两端是否有电压差,或者使用万用表测量电阻。
    - 问题:如何正确焊接保险丝?
    - 解决方法:遵循制造商的焊接参数指导,如预热温度在150°C到200°C之间,焊接温度不超过260°C等。

    7. 总结和推荐


    总结:242 系列屏障保险丝以其高开断能力和环保材料著称,非常适合应用于危险区域环境。其多功能性和易用性使其在市场上具有很强的竞争力。
    推荐:强烈推荐该系列保险丝用于本质安全电气设备的设计和维护中。通过遵循制造商的使用建议和技术指南,可以确保保险丝在各种应用场景下的可靠性。

0242.250HAT1参数

参数
保险丝类型 Cartridge
熔断 I²t 0.00579A²S
额定电流 250mA
熔断电流 -
额定电压-AC 250V
额定电压-DC 250V
熔断特性 快速熔断
长*宽*高 8.4mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

0242.250HAT1厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0242.250HAT1数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0242.250HAT1 0242.250HAT1数据手册

0242.250HAT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.164 ¥ 52.0858
5+ $ 5.1175 ¥ 43.2429
10+ $ 4.51 ¥ 38.1095
50+ $ 3.672 ¥ 31.0284
100+ $ 3.1212 ¥ 26.3741
200+ $ 2.97 ¥ 25.0965
500+ $ 2.6145 ¥ 22.0925
1000+ $ 2.5725 ¥ 21.7376
库存: 90
起订量: 1 增量: 1
