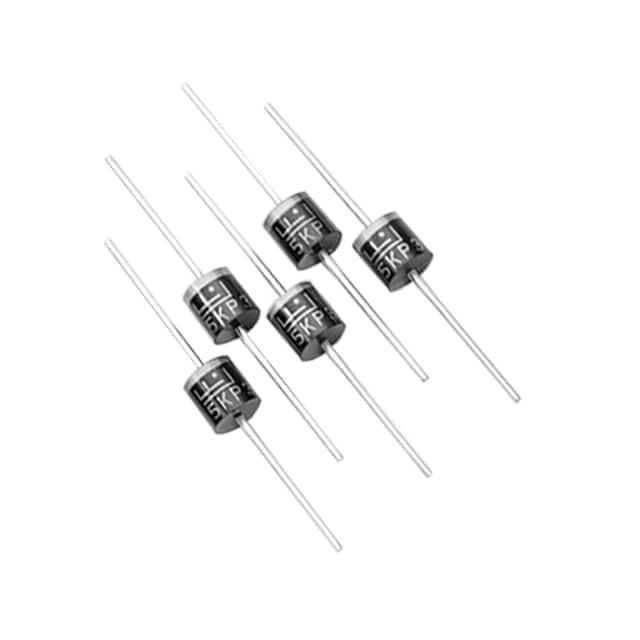

5KP85CA-HR

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 85V 双向 5KW 37.2A 137V 94.4V CASE P-600 通孔安装
供应商型号: ZT-5KP85CA-HR
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 5KP85CA-HR

5KP85CA-HR概述


    产品简介


    5KP-HR 系列瞬态电压抑制二极管(TVS)
    5KP-HR 系列瞬态电压抑制二极管是专为电信、计算机、工业和消费电子应用中的敏感电子设备设计的,旨在保护这些设备免受雷击和其他瞬态电压事件的影响。这类二极管广泛应用于 I/O 接口、VCC 总线及其他易受电压瞬变影响的电路中。5KP-HR 系列具有高可靠性,提供双向和单向两种型号,可以有效应对各种电压瞬变现象。

    技术参数


    | 参数 | 符号 | 值 | 单位 |

    | 峰值脉冲功率耗散 | PPPM | 5 | kW |
    | 稳态功率耗散 | PD | 8.0 | W |
    | 峰值正向浪涌电流 | IFSM | 400 | A |
    | 最大正向瞬时电压 | VF | 3.5/5.0 | V |
    | 工作结温和存储温度范围 | TJ, TSTG | -55 to 175 | °C |
    | 典型热阻(结到引脚) | RθJL | 8.0 | °C/W |
    | 典型热阻(结到环境) | RθJA | 40 | °C/W |

    产品特点和优势


    - 高可靠性:具备5 kW的峰值脉冲能力,在10/1000 μs波形下。
    - 快速响应:通常响应时间小于1.0 ps,从0伏特至最小反向击穿电压(VBR)。
    - 优秀的钳位能力:有效保护电子设备免受瞬态电压损坏。
    - 抗静电放电能力:符合IEC-61000-4-2标准,可承受高达30 kV(空气)和30 kV(接触)的静电放电。
    - 低增量浪涌电阻:典型漏电流小于2 μA(当VBR min > 12V)。
    - 高温焊接保障:可承受260°C/10秒,0.375英寸(9.5mm)长度的引脚,5磅(2.3kg)张力。
    - UL 认证材料:符合UL标准,具有良好的阻燃性能。

    应用案例和使用建议


    应用案例
    1. 通信设备:保护传输线路免受雷击引起的电压瞬变。
    2. 计算机设备:保护CPU、内存和接口电路不受过电压损害。
    3. 工业设备:用于恶劣环境下保护传感器和控制单元。
    使用建议
    - 在选择具体型号时,需根据预期的最大瞬态电压来确定合适的额定值。
    - 安装过程中要确保二极管正确接地,以提高其保护效果。
    - 考虑到温度影响,选择合适的工作温度范围内的产品,避免因温度过高导致性能下降。

    兼容性和支持


    5KP-HR系列TVS二极管支持多种包装方式,如卷带(Tape & Reel),易于自动化生产和安装。此外,还提供详细的焊接规范(JESD22-B102),确保其适用于大多数标准焊接工艺。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在雷击后失效 | 检查TVS二极管是否正常工作,必要时更换新的二极管。 |
    | 设备在高温环境下工作不稳 | 确保工作环境温度不超过额定范围,并检查散热措施。 |
    | 静电放电导致设备故障 | 检查并改进静电防护措施,确保符合IEC标准。 |

    总结和推荐


    5KP-HR系列瞬态电压抑制二极管以其出色的瞬态电压保护能力和卓越的可靠性,成为电信、计算机、工业和消费电子等领域设备的理想保护组件。其广泛的额定电压范围和高性能参数使其能够应对多种应用场景,适合各类高要求的设计需求。强烈推荐在设计高可靠性的电子产品时选用5KP-HR系列TVS二极管。

5KP85CA-HR参数

参数
极性 双向
工作电压 85V
箝位电压 137V
击穿电压 94.4V
峰值脉冲电流 37.2A
峰值脉冲功率 5KW
P600,Axial
通用封装 CASE P-600
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

5KP85CA-HR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

5KP85CA-HR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 5KP85CA-HR 5KP85CA-HR数据手册

5KP85CA-HR封装设计

查看详情并下载
Symbol
Footprint
3D Model
