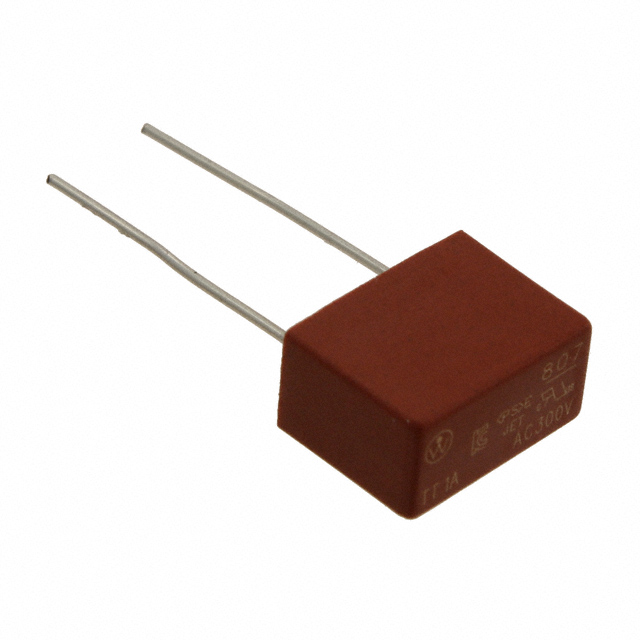

80716300000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 300V 1063.2A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 6.3A 通孔安装 12.4mm*6.4mm*9.2mm
供应商型号: 576-80716300000
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 80716300000

80716300000概述

    # Littelfuse 807系列时延保险丝技术手册

    产品简介


    Littelfuse 807系列是一款微型时延保险丝,专为过电流保护设计。它不仅具有出色的熔断性能,还具备低内阻、防震等特性。此款保险丝可广泛应用于消费电子产品、电源供应系统、工业控制器以及电池充电器等领域。

    技术参数


    主要技术规格
    - 额定电流范围:0.8A至6.3A
    - 额定电压:300V
    - 分断能力:100A(@300VAC)
    - 温度范围:-40°C至+125°C
    - 冷态电阻:0.010Ω 至 0.1887Ω
    - 熔断时间曲线:最大1秒至最小100毫秒
    电气特性
    - 开路测试:在额定电流的125%时,最小开路时间为3600秒;在额定电流的200%时,最大开路时间为120秒;在额定电流的1000%时,最小开路时间为100毫秒,最大开路时间为1秒。
    尺寸规格
    - 封装尺寸:具体尺寸见技术手册
    - 引脚材料:铜,镀锡
    环境适应性
    - 操作温度:-40°C至+125°C(考虑再评定)
    - 振动耐受性:24次循环,每次15分钟(IEC 60068-2-6)

    产品特点和优势


    独特功能和优势
    - 微型设计:节省PCB空间
    - 低内阻:提高电路效率
    - 抗震安全外壳:适用于高振动环境
    - 出色的浪涌承受能力:高I²T值
    - 多种认证:符合UL/CSA/NMX标准、DENAN附录3、K60127-1和K60127-4

    应用案例和使用建议


    使用案例
    807系列时延保险丝被广泛应用于消费电子产品、电源供应系统、工业控制器以及电池充电器。例如,在电源供应系统中,它可以防止电流过大导致的过热和故障。
    使用建议
    - 在高温环境下使用时,需考虑重新评级以确保安全
    - 在安装过程中,建议采用手工焊接而非回流焊接过程
    - 建议焊接参数:预热温度100°C至150°C,焊接时间2-5秒

    兼容性和支持


    兼容性
    807系列时延保险丝适用于各种类型的电路板和焊接工艺,具备良好的兼容性。其兼容多种常见的电气标准和认证。
    支持和服务
    Littelfuse公司提供全面的技术支持,包括详细的使用指南、应用实例和技术文档,确保用户能够正确安装和使用该产品。此外,还可根据需求提供定制化服务。

    常见问题与解决方案


    常见问题及解决方法
    1. 如何处理焊接后的保险丝故障?
    - 检查焊接参数是否符合要求,重新进行焊接操作。

    2. 如何确定保险丝的熔断时间?
    - 参考技术手册中的熔断时间曲线,根据实际工作电流判断。

    3. 在高振动环境下保险丝出现异常,如何解决?
    - 确保安装牢固,避免因振动导致松动,影响正常使用。

    总结和推荐


    综合评估
    Littelfuse 807系列时延保险丝凭借其小巧的尺寸、卓越的电气性能以及优秀的环境适应能力,使其成为众多应用领域的理想选择。其多样化的认证和支持使得用户可以放心使用。
    推荐意见
    综上所述,Littelfuse 807系列时延保险丝是一个值得推荐的产品,特别适合对空间有限且需要高可靠性保护的应用场合。无论是消费电子产品还是工业控制系统,这款保险丝都能提供出色的保护性能。

80716300000参数

参数
额定电压-DC 300V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 1063.2A²S
额定电流 6.3A
熔断电流 -
额定电压-AC 300V
长*宽*高 12.4mm*6.4mm*9.2mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

80716300000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

80716300000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 80716300000 80716300000数据手册

80716300000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3465
5+ $ 2.9785
10+ $ 2.8405
50+ $ 2.3976
100+ $ 2.3004
250+ $ 2.0736
500+ $ 1.9116
1000+ $ 1.701
2000+ $ 1.68
库存: 763
起订量: 1 增量: 1
