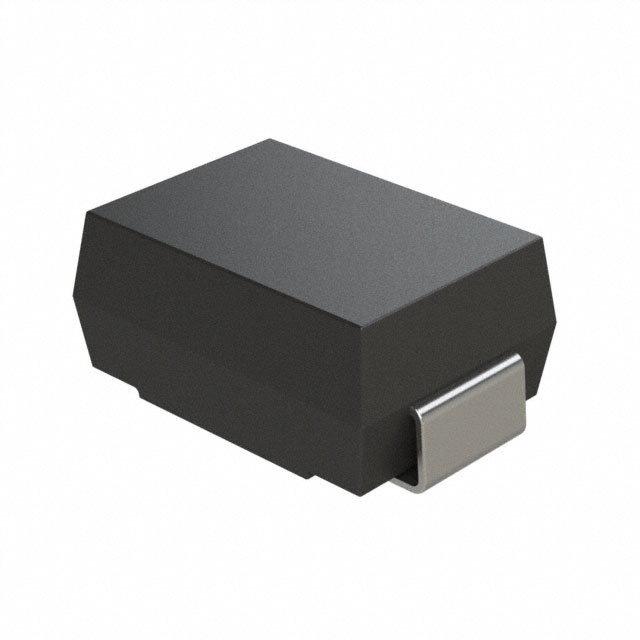

1.5SMB27CA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 1.5KW 40.5A 37.5V 25.7V SMB(DO-214AA) 贴片安装
供应商型号: ZT-1.5SMB27CA
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 1.5SMB27CA

1.5SMB27CA概述

    1.5SMB 系列瞬态电压抑制二极管(TVS)技术手册

    1. 产品简介


    1.5SMB系列瞬态电压抑制二极管(TVS Diodes)是专为保护敏感电子设备免受雷击和其他瞬态电压事件影响而设计的。这些二极管广泛应用于电信、计算机、工业和消费电子设备中的I/O接口、VCC总线以及其他易受损坏的电路。它们以表面贴装的形式提供,适用于优化电路板空间的设计。

    2. 技术参数


    - 峰值脉冲功率耗散:1500瓦(10/1000μs波形)
    - 热沉上的功率耗散(TL=50℃):5.0瓦
    - 峰值正向浪涌电流(8.3毫秒单半正弦波):120安培
    - 最大瞬时正向电压(50安培时,仅限单向):5.0伏
    - 工作温度范围:-65℃至150℃
    - 存储温度范围:-65℃至175℃
    - 热阻(结到引脚):20℃/瓦
    - 热阻(结到环境):100℃/瓦

    3. 产品特点和优势


    - 低轮廓封装:适合表面安装,优化了电路板空间。
    - ESD和EFT保护:符合IEC 61000-4-2标准,提供高达30kV的接触和空气放电防护。
    - 出色的钳位能力:能够有效钳制瞬态电压,确保设备安全。
    - 符合RoHS和无卤素标准:环保友好,满足国际安全标准。

    4. 应用案例和使用建议


    - 应用案例:在通信设备的I/O接口上应用,可以有效保护数据线免受雷击和其他瞬态电压的影响。
    - 使用建议:在电路设计中合理布局,确保TVS二极管接近需要保护的组件,同时确保良好的散热条件。

    5. 兼容性和支持


    - 兼容性:该系列产品与大多数现代电路板和组件兼容,可作为替代品用于多种应用场合。
    - 支持:制造商提供了详尽的技术文档和在线支持资源,包括详细的产品规格和应用指南。

    6. 常见问题与解决方案


    - 问题:在高温环境下工作,设备出现异常。
    - 解决方案:检查系统散热机制,确保良好的通风条件,避免长时间过载运行。

    - 问题:设备在雷击后受损。
    - 解决方案:更换所有已损坏的TVS二极管,确保安装位置正确且符合要求。

    7. 总结和推荐


    1.5SMB系列瞬态电压抑制二极管是一款高性能的保护装置,具有出色的瞬态电压抑制能力和卓越的可靠性。对于需要高效保护敏感电子设备免受瞬态电压事件影响的应用来说,它是一个理想的选择。强烈推荐在设计保护电路时考虑这一系列产品。

1.5SMB27CA参数

参数
箝位电压 37.5V
击穿电压 25.7V
峰值脉冲电流 40.5A
峰值脉冲功率 1.5KW
极性 -
工作电压 -
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1.5SMB27CA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

1.5SMB27CA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 1.5SMB27CA 1.5SMB27CA数据手册

1.5SMB27CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
