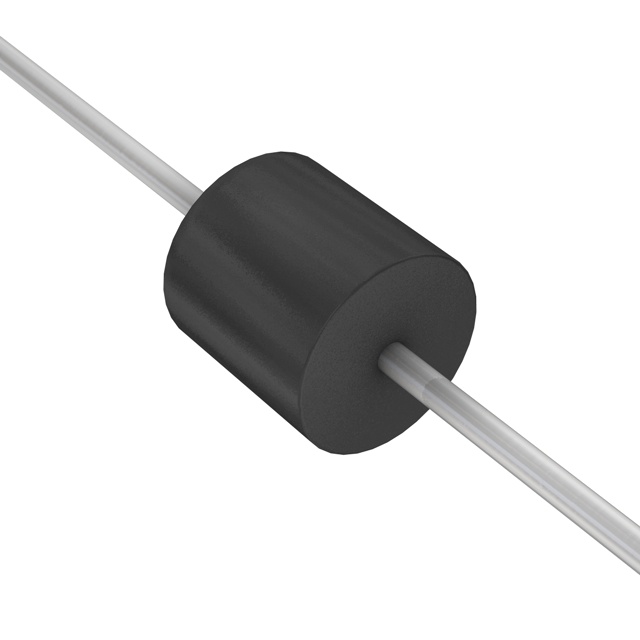

5KP60CA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 60V 双向 5KW 52.7A 96.8V 66.7V CASE P-600 通孔安装
供应商型号: 5KP60CALFTR-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 5KP60CA

5KP60CA概述

    5KP系列TVS二极管技术手册

    1. 产品简介


    5KP系列是Littelfuse公司推出的高性能TVS(瞬态电压抑制)二极管,专为保护敏感电子设备免受雷击及其他瞬态电压事件影响而设计。这类二极管适用于电信、计算机、工业和消费电子产品等多种应用场合,是I/O接口、VCC总线以及其他易损电路的理想保护选择。

    2. 技术参数


    - 峰值脉冲功率耗散:5 kW(按10/1000μs测试波形)
    - 稳态功率耗散:8.0 W(在无限热沉,TL=75℃时)
    - 单半正弦波峰向浪涌电流:400 A(仅限单向)
    - 单向瞬态正向电压:最大3.5/5.0 V(100A时)
    - 工作结温和存储温度范围:-55至175℃
    - 典型热阻(结到引脚):8.0 ℃/W
    - 典型热阻(结到环境):40 ℃/W
    此外,5KP系列二极管还具有以下特性:
    - 10/1000μs波形下的峰值脉冲功率能力
    - 玻璃钝化芯片结点
    - 快速响应时间(通常小于1.0 ps)
    - 卓越的钳位能力
    - 典型故障模式是过压或过流导致的短路
    - 符合JESD201A的钢丝测试
    - IEC 61000-4-2 ESD防护
    - 符合IEC 61000-4-4的数据线EFT防护
    - 低递增浪涌电阻
    - 当VBR min>12V时,典型IR小于2μA
    - 高温回流焊接保障:260℃/40秒/0.375",9.5mm引线长度,5磅(2.3公斤)张力
    - 温度系数:1%(典型值)

    3. 产品特点和优势


    - 卓越的性能:5KP系列具备5 kW的峰值脉冲功率耗散能力和8.0 W的稳态功率耗散,适合各种严苛的应用环境。
    - 快速响应:响应时间通常小于1.0 ps,确保在电压瞬变发生时能迅速启动。
    - 高可靠性:采用玻璃钝化工艺,提高了可靠性和稳定性。
    - 广泛的适用性:适用于电信、计算机、工业和消费电子产品等众多领域。
    - 安全特性:符合多项国际标准,如UL、RoHS和IEC标准。

    4. 应用案例和使用建议


    - 电信设备:保护通信线路免受雷击引起的电压瞬变。
    - 计算机系统:保护主板上的关键部件不受电源波动的影响。
    - 工业控制:保护传感器和控制器不受意外瞬态电压损坏。
    - 消费电子:确保家用电器在使用过程中不会因突发电压变化而损坏。
    使用建议:
    - 在安装前,检查实际的工作环境温度,并根据技术手册提供的温度曲线调整电压和电流参数。
    - 尽量将TVS二极管放置在靠近可能受到瞬态电压冲击的位置,以实现最佳保护效果。
    - 定期进行维护和检测,以确保其持续稳定运行。

    5. 兼容性和支持


    5KP系列TVS二极管适用于大多数现代电子设备和电路板的设计,具有良好的兼容性。厂商提供全面的技术支持和售后服务,包括详细的安装指南、维护手册和技术咨询服务。

    6. 常见问题与解决方案


    - Q: 如何选择正确的型号?
    - A: 根据需要保护的电路的最大电压瞬变来选择合适的型号。可以参考技术手册中的电气特性表,根据不同的电压和电流需求选择相应的型号。

    - Q: 如何进行焊接操作?
    - A: 严格按照手册中的焊接参数进行操作,确保焊接过程中的温度和时间符合要求,避免过度加热导致损坏。
    - Q: 是否需要额外的冷却措施?
    - A: 在高温环境下工作时,考虑使用散热片或强制通风来辅助散热,以保持二极管的工作温度在正常范围内。

    7. 总结和推荐


    总体来说,5KP系列TVS二极管在性能、可靠性及兼容性方面表现优异,适用于多种电子设备的电压瞬态保护。其独特的快速响应能力和高可靠性使其成为电信、计算机和工业控制领域的理想选择。强烈推荐使用5KP系列TVS二极管以确保设备的安全和稳定运行。

5KP60CA参数

参数
工作电压 60V
箝位电压 96.8V
击穿电压 66.7V
峰值脉冲电流 52.7A
峰值脉冲功率 5KW
极性 双向
9.1mm(Max)
P600,Axial
通用封装 CASE P-600
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

5KP60CA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。
