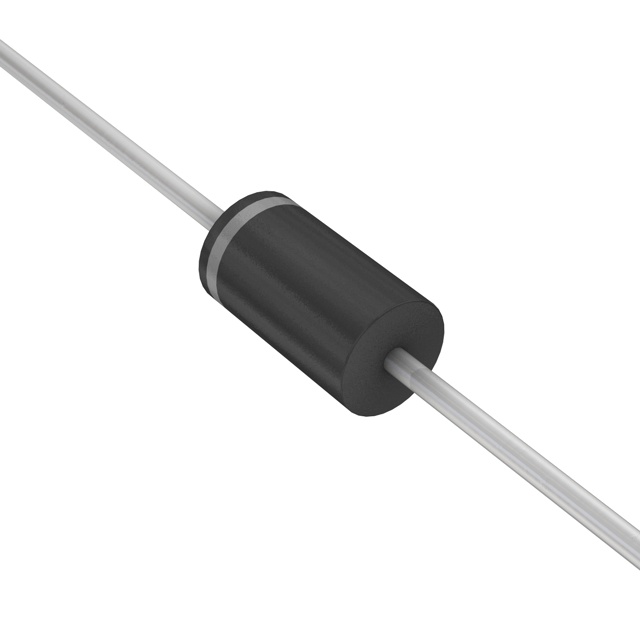

P6KE480CA-B

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 480V 双向 600W 900mA 658V 456V DO-15,DO-204AC 通孔安装
供应商型号: P6KE480CA-B-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 P6KE480CA-B

P6KE480CA-B概述


    产品简介


    P6KE系列瞬态电压抑制二极管(TVS)是由Littelfuse公司设计和生产的,专为保护敏感电子设备免受雷击和其他瞬态电压事件的影响而设计。这些二极管广泛应用于电信、计算机、工业及消费电子等领域的I/O接口、VCC总线及其他易损电路中。该系列产品具备出色的瞬态电压保护能力,能够有效保障电子设备的安全稳定运行。

    技术参数


    - 峰值脉冲功率耗散(重复率:0.01%):600W(单个芯片)
    - 稳态功率耗散(无限热沉,在75℃时):5.0W
    - 单向正向浪涌电流(8.3ms单半正弦波,仅限单向):100A
    - 单向最大正向电压(50A时):3.5/5.0V(单芯片/堆叠芯片)
    - 操作结温和存储温度范围:-55至175℃
    - 典型热阻:
    - 结到引脚:20℃/W
    - 结到环境:75℃/W

    产品特点和优势


    P6KE系列具有以下独特功能和优势:
    - 高可靠性:峰值脉冲功率耗散可达600W,有效吸收瞬态电压冲击。
    - 快响应时间:典型响应时间小于1.0ps。
    - 低正向电压:正向电压低至3.5V,适用于多种应用场合。
    - 优秀的钳位能力:钳位电压低,确保设备安全。
    - 良好的耐热性能:兼容高温回流焊接(260℃/40秒)。
    - RoHS合规性:环保材料,符合RoHS标准。
    - 低漏电流:典型反向漏电流小于1μA。

    应用案例和使用建议


    应用案例
    P6KE系列瞬态电压抑制二极管广泛应用于各种电子设备中,特别是在计算机、电信设备、工业控制系统等高敏感度的应用场合。例如,在电源输入端接入P6KE系列二极管可以有效地保护设备免受雷击和电网波动引起的电压突变影响。
    使用建议
    1. 正确选择型号:根据设备的具体需求选择合适的型号。例如,对于需要较高钳位电压的应用,可以选择更高额定电压的型号。
    2. 合理布线:在电路设计中尽量缩短TVS二极管与待保护电路的距离,减少线路电阻,提高保护效果。
    3. 散热管理:确保TVS二极管在正常工作温度范围内运行,防止因过热导致失效。

    兼容性和支持


    P6KE系列二极管采用JEDEC DO-15封装,可与市场上常见的电子设备和元件兼容。Littelfuse公司提供详尽的技术支持和维护服务,包括产品文档、设计指南和技术支持热线等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在雷电或电网波动后出现故障 | 检查TVS二极管是否已损坏,必要时更换 |
    | 反向漏电流过大 | 检查焊接工艺和环境条件,确保焊接质量 |
    | 钳位电压过高 | 更换更高额定电压的TVS二极管 |

    总结和推荐


    P6KE系列瞬态电压抑制二极管凭借其卓越的性能和可靠的保护能力,成为电信、计算机、工业控制等领域不可或缺的电子元器件。该产品以其高可靠性、快速响应和低漏电流等显著优势,广泛应用于各种高敏感度设备中。鉴于其出色的表现,我们强烈推荐P6KE系列瞬态电压抑制二极管用于各类电子设备的电压保护。

P6KE480CA-B参数

参数
箝位电压 658V
击穿电压 456V
峰值脉冲电流 900mA
峰值脉冲功率 600W
极性 双向
工作电压 480V
7.6mm(Max)
DO-204AC,DO-15,Axial
通用封装 DO-15,DO-204AC
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

P6KE480CA-B厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P6KE480CA-B数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P6KE480CA-B P6KE480CA-B数据手册

P6KE480CA-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.759 ¥ 6.4136
10+ $ 0.5782 ¥ 4.8391
500+ $ 0.3074 ¥ 2.5729
1000+ $ 0.2579 ¥ 2.1585
2000+ $ 0.2049 ¥ 1.7146
5000+ $ 0.2033 ¥ 1.7015
10000+ $ 0.2018 ¥ 1.6885
50000+ $ 0.1911 ¥ 1.5993
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.41
