PSR032DS1100X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 225379A²S 200KA,150KA 快速熔断 Square 1.1KA 支架安装,螺纹安装 48.2mm*60mm*66mm
供应商型号: ZT-PSR032DS1100X
供应商: 海外现货
标准整包数: 1

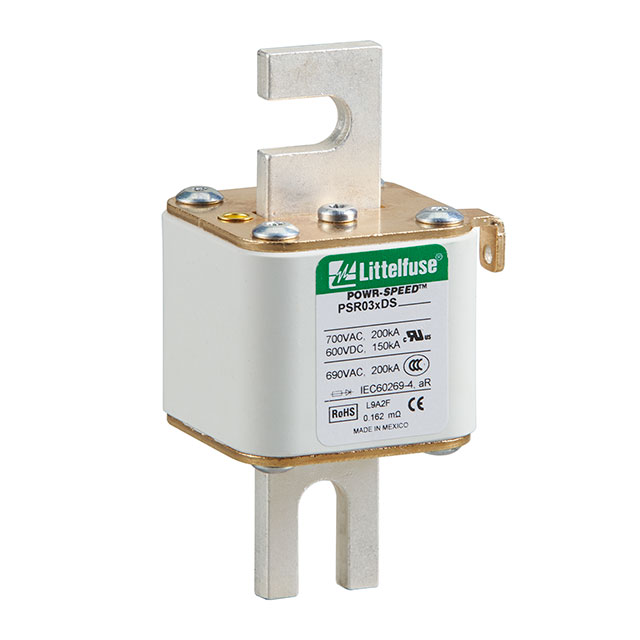

LITTELFUSE 熔断保险丝 PSR032DS1100X

PSR032DS1100X概述

    POWR-SPEED® 熔断器:高能效保护解决方案

    1. 产品简介


    POWR-SPEED®熔断器是Littelfuse公司推出的一款专门设计用于保护电力半导体设备的高效率防护装置。这种高速方体式熔断器特别适用于包括二极管、晶闸管、IGBT(绝缘栅双极型晶体管)、SCR(可控硅整流器)、MOSFET(金属氧化物场效应晶体管)以及其他固态设备在内的现代电力转换和电力调节设备中。例如,在变频器、逆变器、不间断电源(UPS)、整流器和软启动器等常见的电力转换系统中,由于这些设备无法承受任何线涌或过电流条件,因此需要快速高效的保护措施。

    2. 技术参数


    POWR-SPEED®熔断器的各项关键参数如下所示:
    | 参数项 | 规格 |

    | 额定电压(交流/直流) | 550 V–1300 V / 480 V–1000 V |
    | 额定电流 | 40 A – 2000 A |
    | 分断能力(交流/直流) | 100 kA – 200 kA / 150 kA |
    | 时间常数 | 10 ms |
    | 尺寸及安装方式 | DIN 43653刀片式固定 |
    | 材料 | 陶瓷外壳、镀铜触点 |
    | 认证 | UL 248-13、C-UR-US、IEC 60269-4 (Class aR)、CCC |
    | 工作环境 | -55°C至+125°C |

    3. 产品特点和优势


    POWR-SPEED®系列熔断器的主要特点和优势包括:
    - 极高的直流性能,具有优越的分断能力和低能量损耗。
    - 出色的循环性能,适合于频繁操作的应用场合。
    - 获得全球认证,包括UL、C-UR-US、IEC、CCC等标准。
    - 可视和可选微动开关指示,便于故障检测。
    - 符合美国和加拿大要求,满足Class aR性能标准。
    - 设计紧凑且可靠,适用于严苛环境下的应用。

    4. 应用案例和使用建议


    POWR-SPEED®熔断器广泛应用于多种电力系统和设备中,包括但不限于:
    - 电力转换装置(如UPS、逆变器、整流器、驱动器)
    - 直流系统(如直流公共总线、直流注入制动)
    - 蓄电池保护应用(如储能系统)
    - 电动汽车充电站
    - 加热器和电源供应
    使用时,应根据具体应用需求选择合适的额定电流和电压等级。此外,建议对电路进行适当的预防性维护以延长熔断器的使用寿命。

    5. 兼容性和支持


    POWR-SPEED®熔断器设计用于与DIN 43653标准接口相兼容,适用于现有的安装基础。Littelfuse公司为客户提供全面的技术支持,确保用户能够顺利安装和使用该产品。公司还提供详细的安装指南和技术文档,帮助客户解决潜在问题并提高系统的整体可靠性。

    6. 常见问题与解决方案


    在实际使用过程中,用户可能会遇到以下问题及其解决方法:
    - 问题1:无法识别熔断器是否已经断开
    - 解决方案:检查是否正确安装了微动开关,并确保其正常工作。如果微动开关工作正常,则熔断器已成功断开。

    - 问题2:频繁触发导致熔断器过早损坏
    - 解决方案:检查电路是否有过载现象或异常波动。适当降低电流负载或增加额外保护措施可以减少频繁触发的情况。

    7. 总结和推荐


    POWR-SPEED®熔断器凭借其优异的性能、广泛的应用范围和可靠的支持服务,成为电力转换和调节系统中不可或缺的保护组件。无论是在严苛环境还是频繁操作的应用中,这款产品都能提供出色的保护效果。因此,强烈推荐使用POWR-SPEED®熔断器来确保您的电力系统安全高效运行。

PSR032DS1100X参数

参数
额定电流 1.1KA
熔断电流 200KA,150KA
额定电压-AC 700V
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t 225379A²S
长*宽*高 48.2mm*60mm*66mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR032DS1100X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR032DS1100X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR032DS1100X PSR032DS1100X数据手册

PSR032DS1100X封装设计

查看详情并下载
Symbol
Footprint
3D Model
