PSR030DS0400Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 16209A²S 200KA,150KA 快速熔断 Square 400A 支架安装,螺纹安装 47.4mm*43mm*49mm
供应商型号: ZT-PSR030DS0400Z
供应商: 海外现货
标准整包数: 1

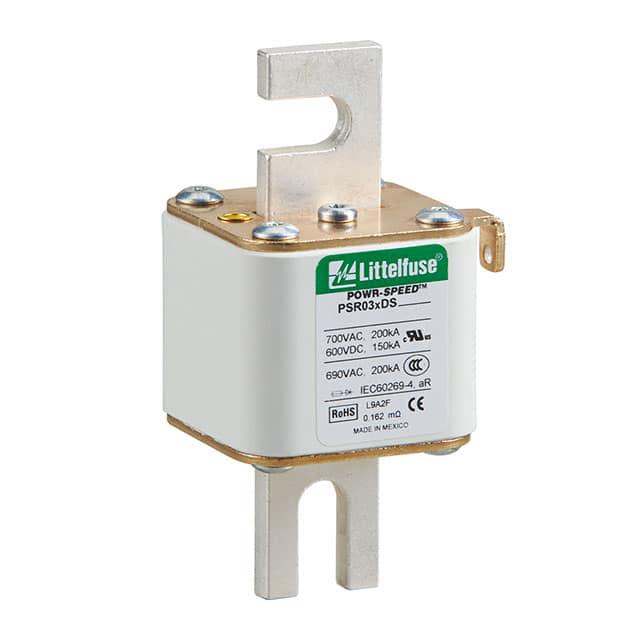

LITTELFUSE 熔断保险丝 PSR030DS0400Z

PSR030DS0400Z概述

    # Littelfuse POWR-SPEED® PSR 系列高速方形体熔断器技术解析

    产品简介


    Littelfuse POWR-SPEED® PSR 系列熔断器专为保护现代功率半导体设备设计,广泛应用于需要高精度过电流保护的场景。这些设备包括二极管、晶闸管(TRIAC)、绝缘栅双极型晶体管(IGBT)、可控硅(SCR)、场效应晶体管(MOSFET)等。PSR 系列产品尤其适用于电力转换与电源管理设备中,如变频器、逆变器、不间断电源(UPS)、整流器及软启动器等。
    主要功能
    - 快速熔断:能够在超短时间内切断电路,防止过载和短路损害敏感的功率半导体组件。
    - 高可靠性:提供卓越的耐久性和循环能力,确保长期稳定运行。
    - 全球认证:符合多项国际标准,包括 cUL/us、CCC 和 IEC 60269-4。
    应用领域
    PSR 系列熔断器特别适合用于电力转换系统、直流供电网络、电池保护系统以及电动汽车充电站等领域。

    技术参数


    以下是 PSR 系列的主要技术规格:
    | 参数类别 | 值范围 |

    | 额定电压 (V) | AC: 550–1300 V, DC: 480–1000 V |
    | 额定电流 (A) | 40–2000 A |
    | 开断容量 (kA) | AC: 100–200 kA, DC: 150 kA |
    | 时间常数 (ms) | 10 ms |
    | 额定功率损耗 (W) | ≤130 |
    此外,产品采用陶瓷材质外壳,镀铜触点结构,并具有全球安全认证,包括 UL 和 IEC 标准。工作温度范围为 -55°C 至 +125°C,储存湿度要求相对湿度 <65%。
    产品特点与优势
    特点
    1. 超快熔断性能:能在极端条件下迅速切断电流,保障系统安全性。
    2. 高效节能:低功耗设计减少不必要的能源浪费。
    3. 坚固耐用:经过严格的机械和电气测试,具备优异的抗冲击性和寿命。
    4. 可视化指示:标配熔断显示装置,方便用户及时发现问题。
    5. 多种安装方式:支持 DIN 43653 插片式安装,灵活适应不同设备需求。
    优势
    - 高度适配现代电力系统的高频率开关要求。
    - 减少因电路故障导致的设备损坏风险。
    - 通过全球认证,提升国际市场竞争力。
    应用案例与使用建议
    典型应用案例
    1. 电力转换设备:例如 UPS、逆变器和整流器,在高压大电流场景下起到关键保护作用。
    2. 直流系统:应用于直流母线共用或制动电路中,有效抑制异常过压现象。
    3. 储能系统:用于保护电池组,防止过充或短路造成的损失。
    使用建议
    - 根据具体负载选择合适的电流等级,避免过度保护或保护不足的情况。
    - 定期检查熔断器状态,必要时更换已损坏部件。
    - 在复杂环境中,优先选用带微动开关型号以实现外部监测。

    兼容性和支持


    PSR 系列熔断器与常见的工业级控制设备和电源管理系统完全兼容。Littelfuse 提供详尽的技术文档支持及售后服务,帮助客户优化产品集成与维护流程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁触发 | 检查负载是否超出额定值,调整至合理水平。 |
    | 安装后无法正常工作 | 确认接线正确且连接牢固,检查是否有物理损伤。 |
    | 温度过高 | 改善散热条件或减少工作时间间隔。 |
    总结与推荐
    综合评估
    Littelfuse POWR-SPEED® PSR 系列熔断器凭借出色的性能参数、可靠的设计理念及广泛的适用性,在现代电力电子行业中占据领先地位。它不仅满足严格的国际安全标准,还能有效应对各种苛刻的工作环境。
    推荐理由
    - 适合高端工业应用场景,特别是对保护速度和精度有较高要求的场合。
    - 操作简单,维护成本低,性价比极高。

    最终结论:强烈推荐 Littelfuse POWR-SPEED® PSR 系列熔断器作为高可靠性电力保护的最佳选择!

PSR030DS0400Z参数

参数
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t 16209A²S
额定电流 400A
熔断电流 200KA,150KA
额定电压-AC 700V
额定电压-DC 600V
长*宽*高 47.4mm*43mm*49mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR030DS0400Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR030DS0400Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR030DS0400Z PSR030DS0400Z数据手册

PSR030DS0400Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
