37400800430

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.014A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 80mA 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: 576-3740080000
供应商: Mouser
标准整包数: 1

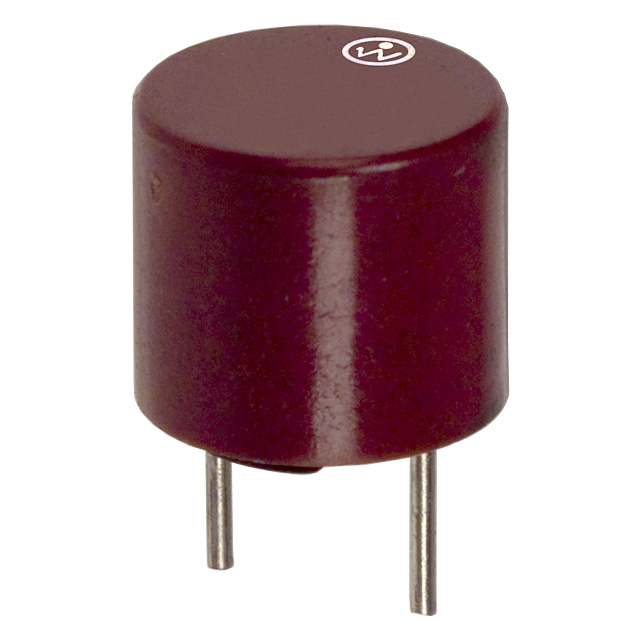

LITTELFUSE 熔断保险丝 37400800430

37400800430概述

    TR5® 374 Series Time-Lag Fuses:详细技术手册

    1. 产品简介


    TR5® 374 系列时间延时熔断器 是一款专为高要求电路设计的产品,适用于电池充电器、消费电子设备、电源供应和工业控制器等多种场合。这些熔断器具有 250V 的额定电压,且经过UL 248-14标准认证,确保其在高压及高功率应用中的可靠性。

    2. 技术参数


    | 额定电流 | 电压等级 | 断路容量 | 额定冷电阻 | 电压降 (1.0 × IN) | 功率损耗 (1.0 × IN) | 熔化积分 (10 × IN) |
    ||
    | 50mA | 250V | 50A@250VAC | 12.5000Ω | 900mV | 45mW | 0.011A²s |
    | 63mA | 250V | 7.9200Ω | 800mV | 50mW | 0.015A²s |
    | 80mA | 250V | 5.8500Ω | 700mV | 55mW | 0.025A²s |
    | 100mA | 250V | 3.8400Ω | 600mV | 60mW | 0.039A²s |
    | 125mA | 250V | 2.9000Ω | 550mV | 70mW | 0.052A²s |
    | 160mA | 250V | 1.8300Ω | 480mV | 80mW | 0.083A²s |
    | 200mA | 250V | 1.2000Ω | 390mV | 80mW | 0.146A²s |
    | 250mA | 250V | 0.7600Ω | 350mV | 90mW | 0.313A²s |
    | 315mA | 250V | 0.5450Ω | 300mV | 95mW | 0.298A²s |
    | 400mA | 250V | 0.3510Ω | 250mV | 100mW | 0.552A²s |
    | 500mA | 250V | 0.2600Ω | 220mV | 110mW | 0.875A²s |
    | 630mA | 250V | 0.1700Ω | 210mV | 135mW | 1.191A²s |
    | 800mA | 250V | 0.1250Ω | 160mV | 130mW | 2.112A²s |
    | 1.00A | 250V | 0.1050Ω | 155mV | 155mW | 3.100A²s |
    | 1.25A | 250V | 0.0800Ω | 145mV | 185mW | 4.453A²s |
    | 1.60A | 250V | 0.0540Ω | 130mV | 210mW | 6.272A²s |
    | 2.00A | 250V | 0.0395Ω | 125mV | 250mW | 11.800A²s |
    | 2.50A | 250V | 0.0300Ω | 120mV | 300mW | 18.125A²s |
    | 3.15A | 250V | 0.0227Ω | 110mV | 350mW | 29.966A²s |
    | 4.00A | 250V | 0.0170Ω | 100mV | 400mW | 56.000A²s |
    | 5.00A | 250V | 0.0122Ω | 95mV | 475mW | 87.500A²s |
    | 6.30A | 250V | 0.0094Ω | 90mV | 570mW | 144.869A²s |
    | 8.00A | 250V | 0.0060Ω | 80mV | 1000mW | 220.800A²s |
    | 10.00A | 250V | 0.0050Ω | 90mV | 1250mW | 430.000A²s |

    3. 产品特点和优势


    - 时间延迟特性:TR5® 374 系列时间延时熔断器在过载情况下提供时间延迟保护,有助于防止由于瞬态负载引起的误触发。
    - 低内部电阻:低内阻意味着熔断器能够有效降低能量损失,提高电路的整体效率。
    - 抗震性:这些熔断器通过严格的振动测试,确保在恶劣环境下的稳定运行。
    - 兼容RoHS标准:无卤素、无铅且符合RoHS标准,适合环保要求高的应用场合。

    4. 应用案例和使用建议


    TR5® 374系列时间延时熔断器非常适合于需要高可靠性保护的场合,例如:
    - 电池充电器:通过延时保护机制,防止因短时间瞬变而导致的熔断。
    - 消费电子设备:适用于对尺寸和可靠性有严格要求的小型电子设备中。
    - 工业控制器:适合用于大型工业环境中,保证系统的连续稳定运行。
    使用建议:
    - 在安装过程中,确保熔断器的引脚与电路板上的焊盘紧密接触,以减少接触电阻。
    - 定期检查熔断器状态,避免长时间过载运行导致熔断器损坏。

    5. 兼容性和支持


    这些熔断器与多种电子设备兼容,可直接焊接或插件式安装。Littelfuse公司提供了全面的技术支持和服务,帮助用户更好地利用这些熔断器的特点和优势。

    6. 常见问题与解决方案


    - Q: 如何识别熔断器已经熔断?
    A: 检查熔断器是否有明显的破裂或烧焦迹象,或者使用万用表测量其电阻值。
    - Q: 如何正确选择合适的熔断器型号?
    A: 根据所需的工作电流和应用场景选择相应的额定电流。建议在实际应用中进行测试验证。

    7. 总结和推荐


    综上所述,TR5® 374系列时间延时熔断器以其优良的时间延迟保护特性、低内部电阻、抗震性能和RoHS合规性等特点,在多个应用领域展现出卓越性能。它非常适合需要高度可靠保护的应用场景。强烈推荐使用这些熔断器来提升您的电路保护水平。

37400800430参数

参数
熔断 I²t 0.014A²S
额定电流 80mA
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 8mm(长度)*8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

37400800430厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

37400800430数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 37400800430 37400800430数据手册

37400800430封装设计

查看详情并下载
Symbol
Footprint
3D Model
