0203.500URG

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.112A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 500mA SMD,9.5X6.4MM 贴片安装 9.45mm*6.35mm*4.19mm
供应商型号: ZT-0203.500URG
供应商: 海外现货
标准整包数: 1

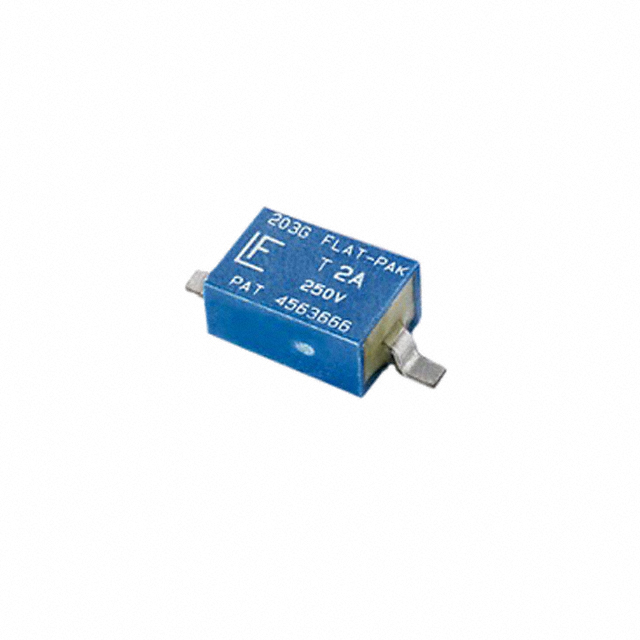

LITTELFUSE 熔断保险丝 0203.500URG

0203.500URG概述

    # FLAT-PAK® Slo-Blo® Fuse > 203 Series 技术手册

    产品简介


    FLAT-PAK® Slo-Blo® 系列是一款先进的表面贴装保险丝,专为需要快速响应时间和高可靠性的电路保护而设计。此系列包含了两种型号:快速动作(202 系列)和延时动作(203 系列)。它们都采用扁平封装设计,适合表面贴装和通孔安装。这些保险丝具有高达 250VAC 的电压等级,低外形,矩形封装,适用于各种高低温环境下的应用。

    技术参数


    电气特性
    | 电流额定值(A) | 电流码(Amp Code) | 最大电压(V) | 电断能力(Interrupting Rating) | 冷态电阻(欧姆) | 熔化积分(\(I^2t\)) |
    |
    | 0.25 | 0.250 | 250 | 50A @ 250VAC | 1.320 | 未知 |
    | 0.50 | 0.500 | 250 | 0.433 | 0.112 | 未知 |
    | 0.75 | 0.750 | 250 | 0.158 | 0.462 | 未知 |
    | 1.00 | 001 | 250 | 0.0755 | 0.328 | 未知 |
    | 1.50 | 01.5 | 250 | 0.0399 | 0.850 | 未知 |
    | 2.00 | 002 | 250 | 0.0337 | 1.70 | 未知 |
    | 2.50 | 02.5 | 250 | 0.0243 | 2.87 | 未知 |
    | 3.00 | 003 | 250 | 0.0197 | 4.40 | 未知 |
    | 4.00 | 004 | 250 | 0.0148 | 11.66 | 未知 |
    | 5.00 | 005 | 250 | 0.0120 | 14.7 | 未知 |
    工作环境
    - 温度范围: -55°C 到 125°C
    - 抗冲击能力: 在 25°C 下,500 次循环无损坏
    - 振动能力: 符合 MIL-STD-202 方法 208

    产品特点和优势


    - 低剖面封装: 适合于空间受限的设计。
    - 宽工作温度范围: 可适应 -55°C 至 125°C 的极端环境。
    - 高性能: 快速响应时间和高电断能力,确保电路的安全。
    - 高可靠性: 通过严格测试,保证长期运行稳定。
    - 易于安装: 支持表面贴装和通孔安装,方便用户选择合适的安装方式。

    应用案例和使用建议


    应用场景
    FLAT-PAK® Slo-Blo® 203 系列保险丝广泛应用于消费电子产品、通信设备、医疗仪器、工业自动化等领域。例如,在家庭智能设备中,这些保险丝可以保护电路不受过载和短路的影响,确保设备的稳定运行。
    使用建议
    1. 合理选型: 根据实际电流需求选择合适的电流额定值。
    2. 正确的安装方法: 遵循推荐的焊接参数,以确保良好的电气连接。
    3. 定期检查: 建议在系统维护时进行检查,以确保保险丝的正常工作。

    兼容性和支持


    FLAT-PAK® Slo-Blo® 203 系列保险丝可与多种标准 PCB 设计兼容。制造商提供了详尽的技术支持文档和样品,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    问题一: 熔断后如何更换?
    解决方案: 在熔断后,首先需找到故障点并修复电路,然后更换新的保险丝。
    问题二: 如何确认正确焊接?
    解决方案: 确认焊接温度和时间符合制造商的规范,可以通过目测检查焊点外观和使用万用表测量电阻来验证。

    总结和推荐


    FLAT-PAK® Slo-Blo® 203 系列保险丝以其高性能、可靠性和广泛的适用性成为电子设备电路保护的理想选择。其独特的设计使得它在多个领域得到广泛应用。建议在选择保险丝时仔细考虑电流需求和工作环境,以确保最佳保护效果。

0203.500URG参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.112A²S
额定电流 500mA
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
长*宽*高 9.45mm*6.35mm*4.19mm
通用封装 SMD,9.5X6.4MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0203.500URG厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0203.500URG数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0203.500URG 0203.500URG数据手册

0203.500URG封装设计

查看详情并下载
Symbol
Footprint
3D Model
