0299035.TXN

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 6032A²S 1KA 慢速熔断 Automotive 35A 底座安装 29.21mm*8.85mm*21.59mm
供应商型号: ET-1354640
供应商: 海外现货
标准整包数: 1

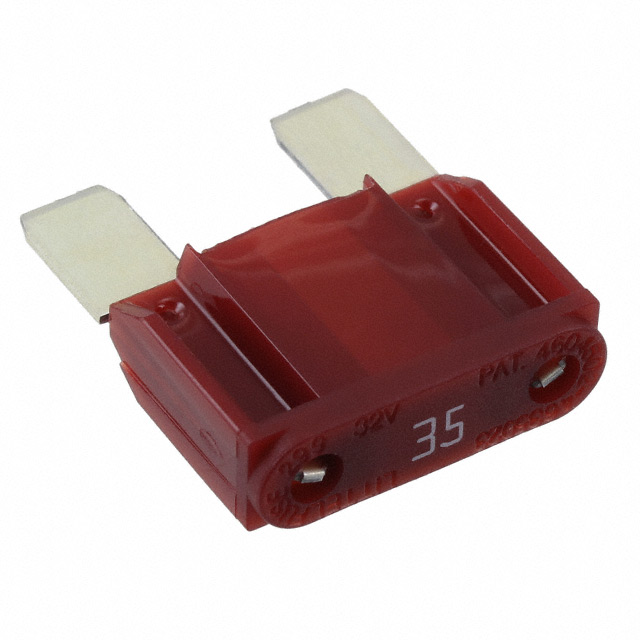

LITTELFUSE 熔断保险丝 0299035.TXN

0299035.TXN概述

    电子元器件产品技术手册:Littelfuse MAXI Sn保险丝
    本文将详细介绍Littelfuse公司生产的MAXI Sn保险丝的技术规格、特点、应用场景及常见问题解决方案。通过本文,您将对这一电子元器件有全面的了解。

    1. 产品简介


    MAXI Sn保险丝是一种专为汽车和其他高要求工业应用设计的保险丝。它们采用“扩散药片技术”(Diffusion Pill Technology)来提供可预测的时间延迟特性和低热耗散。这类保险丝具有银涂层和锡涂层两种版本,分别适用于不同的应用需求。这些保险丝主要用于保护电路免受过电流损坏,适用于需要高可靠性及快速响应的应用场合。

    2. 技术参数


    - 电压额定值:32 VDC
    - 中断等级:1000A @ 32 VDC
    - 组件级温度范围:
    - 银涂层:-40˚C 到 +125˚C
    - 锡涂层:-40˚C 到 +105˚C
    - 系统级温度范围:
    - 银涂层:-40˚C 到 +105˚C
    - 锡涂层:-40˚C 到 +85˚C
    - 端子材料:
    - 银涂层:锌合金
    - 锡涂层:锌合金
    - 外壳材料:PA66
    - 符合标准:SAE J 1888, SAE 2576, ISO 8820-3:2002(E)
    - 时间-电流特性曲线:
    - 100%额定电流:360,000秒
    - 135%额定电流:60秒至1,800秒
    - 200%额定电流:2秒至60秒
    - 350%额定电流:0.2秒至7秒
    - 600%额定电流:0.04秒至1秒

    3. 产品特点和优势


    - 可预测的时间延迟特性:MAXI Sn保险丝采用“扩散药片技术”,能够提供精确的时间延迟,确保电路在异常情况下能够及时断开,从而避免更严重的损害。
    - 低热耗散:减少保险丝在正常工作时的热量产生,提高整体系统的效率。
    - 广泛的适用温度范围:银涂层保险丝能够在极端环境下工作,适应从-40˚C到+125˚C的温度范围,而锡涂层则适应-40˚C到+105˚C的温度范围。
    - 高中断能力:能够在最大32VDC和1000A的情况下中断电流,提供可靠的过载保护。

    4. 应用案例和使用建议


    MAXI Sn保险丝广泛应用于汽车电子、工业自动化及军事航空等领域。例如,在汽车电源管理系统中,它可以防止因电路过载导致的火灾或其他安全风险。使用建议包括:
    - 在安装时考虑保险丝的温度范围,确保在最恶劣的工作环境中也能正常工作。
    - 定期检查保险丝的工作状态,以确保其始终处于最佳性能状态。
    - 根据具体应用选择合适的型号,以达到最佳的保护效果。

    5. 兼容性和支持


    MAXI Sn保险丝符合多项行业标准,包括SAE J 1888、SAE 2576和ISO 8820-3:2002(E),因此在许多应用中具有良好的兼容性。Littelfuse公司提供了详尽的技术支持文档和客户咨询服务,以帮助用户正确选择和使用这些保险丝。

    6. 常见问题与解决方案


    - 问题:保险丝频繁熔断
    - 解决方案:检查电路是否存在过载情况,确认负载是否超过保险丝的额定值。
    - 问题:保险丝熔断后无法恢复正常
    - 解决方案:更换新的保险丝,并检查是否有短路现象存在。
    - 问题:保险丝表面氧化
    - 解决方案:清洁保险丝两端的接头,确保接触良好,避免腐蚀影响性能。

    7. 总结和推荐


    总体而言,MAXI Sn保险丝凭借其独特的技术和广泛的适用范围,成为众多高要求应用的理想选择。无论是高温还是低温环境,这款保险丝都能提供可靠的过流保护,极大地提升了系统的安全性。因此,我们强烈推荐使用Littelfuse MAXI Sn保险丝,以满足各种严苛条件下的需求。

0299035.TXN参数

参数
额定电压-AC -
额定电压-DC 32V
熔断特性 慢速熔断
保险丝类型 Automotive
熔断 I²t 6032A²S
额定电流 35A
熔断电流 1KA
长*宽*高 29.21mm*8.85mm*21.59mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

0299035.TXN厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0299035.TXN数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0299035.TXN 0299035.TXN数据手册

0299035.TXN封装设计

查看详情并下载
Symbol
Footprint
3D Model
