60R020XPR

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 2.2s 400mA 1.83Ω 60V 4.4Ω 40A 200mA 通孔安装 11.7mm*3.1mm*11.7mm
供应商型号: 60R020XPR
供应商: 国内现货
标准整包数: 1

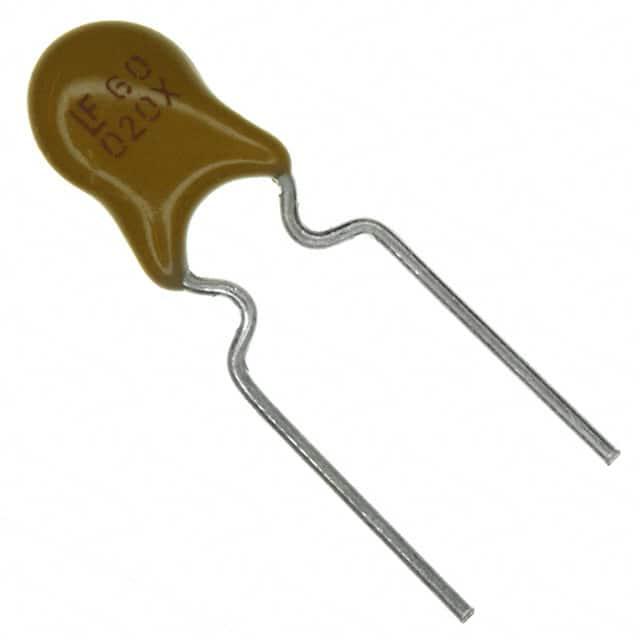

LITTELFUSE PTC可复位保险丝 60R020XPR

60R020XPR概述

    # POLY-FUSE® Resettable PTCs 技术手册

    产品简介


    产品类型
    POLY-FUSE® 60R系列重置型PTC(Positive Temperature Coefficient)热敏电阻,是一种专为过流保护设计的电子元件。
    主要功能
    - 过电流保护:在 ≤60V 的电压范围内提供有效的过电流保护。
    - 可复位保护:能够在故障发生后自动复位,减少维护成本。

    应用领域
    - 计算机及其外设
    - USB 端口和外围设备
    - 电机保护
    - 工业控制
    - 汽车应用
    - 一般电子产品
    - 变压器

    技术参数


    | 零件号 | 持续电流 (A) | 跳闸电流 (A) | 最大电压 (Vdc) | 最大电流 (A) | 功耗 (W) | 最大跳闸时间 (s) | 最小电阻 (Ω) | 最大电阻 (Ω) |
    |
    | 60R010X | 0.10 | 0.20 | 60 | 40 | 0.38 | 4.00 | 2.500 | 7.500 |
    | 60R017X | 0.17 | 0.34 | 60 | 40 | 0.48 | 3.00 | 3.300 | 8.000 |
    | 60R020X | 0.20 | 0.40 | 60 | 40 | 0.41 | 2.20 | 1.830 | 4.400 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    特点
    - 快速跳闸时间:能迅速响应并切断电路以防止损坏。
    - 符合RoHS标准,无铅且无卤素。
    - 使用的阻燃环氧聚合物绝缘材料符合UL 94V-0要求。
    - 具有较高的温度重定性,适合广泛的工作温度范围。
    优势
    - 复位型设计降低了维护成本和停机时间。
    - 高温保护能力:最大设备表面温度可达125°C,适用于恶劣环境。
    - 广泛的应用领域,包括计算机、汽车和工业控制等。

    应用案例和使用建议


    应用案例
    - 在USB集线器和端口、IEEE1394端口以及通用电子设备中提供可靠的过流保护。
    - 适用于电机保护和变压器中的电流保护。
    使用建议
    - 在高电流环境下选择较高额定值的型号,如60R375X。
    - 请根据具体应用环境选择合适型号,尤其是对环境温度有特定要求的应用场合。

    兼容性和支持


    兼容性
    - 60R系列PTC与各种标准的电子设备兼容,易于集成到现有系统中。
    支持
    - 提供详细的安装指南和技术支持。
    - 产品符合RoHS标准,确保环保合规性。

    常见问题与解决方案


    常见问题
    1. 问题: 设备出现频繁跳闸怎么办?
    - 解决方案: 检查电路负载,确认是否超过额定值。如果负载正常,考虑更换更大额定值的PTC型号。

    2. 问题: 如何正确焊接?
    - 解决方案: 遵循制造商的焊接参数进行操作,确保预热和冷却过程的温度和时间符合要求。

    总结和推荐


    综合评估
    - 优点:
    - 高可靠性,适用于多种复杂环境。
    - 快速跳闸和复位功能,有效防止设备过热和损坏。
    - 采用环保材料,符合RoHS标准。

    - 缺点:
    - 由于需要足够的空间来容纳热膨胀,不适用于空间受限的应用场景。
    推荐
    - 强烈推荐: POLY-FUSE® 60R系列PTC因其高性能、可靠性及广泛应用领域,在计算机、汽车电子和工业控制等领域内是非常理想的过流保护元件。

60R020XPR参数

参数
最小初始态电阻值 1.83Ω
最大跳断后电阻值 4.4Ω
跳闸时间 2.2s
最大电压 60V
保持电流 200mA
跳闸电流 400mA
冷电阻 -
最大额定电流 40A
长*宽*高 11.7mm*3.1mm*11.7mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

60R020XPR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

60R020XPR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 60R020XPR 60R020XPR数据手册
