首页  >  产品百科  >  39501600000

39501600000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 0.0037A²S 快速熔断 Board Mount (Cartridge Style Excluded) 160mA 插件 通孔安装 8.5mm*4mm*8mm
供应商型号: 576-3950160000
供应商: Mouser
标准整包数: 1

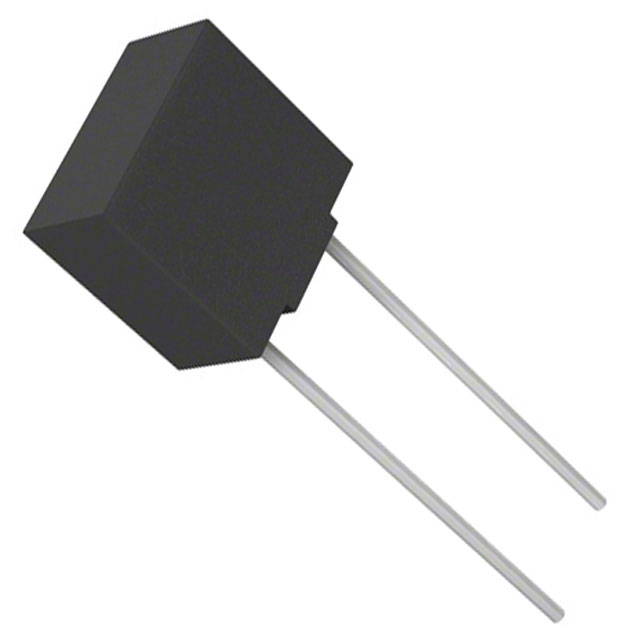

LITTELFUSE 熔断保险丝 39501600000

39501600000概述

    # TE5® 395系列快速反应熔断器

    产品简介


    TE5® 395系列快速反应熔断器是一种高可靠性、高性能的保护装置,适用于各类电子设备。这种熔断器的特点在于其快速反应特性,能够在短时间内迅速切断电路,以保护下游组件免受过载和短路损坏。它广泛应用于电池充电器、消费电子产品、电源供应器和工业控制器等领域。

    技术参数


    电气特性
    | 额定电流 | 电压等级 | 破裂容量 | 标称冷电阻(欧姆) | 最大电压降(mV) | 功率耗散(mW) | 熔化积分 |
    ||
    | 0.05 A | 125 V | 100 A | 0.0001 | 1.0 x IN | 8.1290 | 1600 |
    | 0.063 A | 125 V | 100 A | 0.0001 | 1.0 x IN | 4.6900 | 1300 |
    | 0.08 A | 125 V | 100 A | 0.0002 | 1.0 x IN | 3.6500 | 1200 |
    | 0.1 A | 125 V | 100 A | 0.0013 | 1.0 x IN | 7.4910 | 1100 |
    | 0.125 A | 125 V | 100 A | 0.0019 | 1.0 x IN | 6.1970 | 1350 |
    | 0.16 A | 125 V | 100 A | 0.0037 | 1.0 x IN | 4.2850 | 1000 |
    | 0.2 A | 125 V | 100 A | 0.0075 | 1.0 x IN | 2.9780 | 950 |
    | 0.25 A | 125 V | 100 A | 0.0130 | 1.0 x IN | 2.3100 | 900 |
    | 0.315 A | 125 V | 100 A | 0.0260 | 1.0 x IN | 1.7220 | 800 |
    | 0.4 A | 125 V | 100 A | 0.0150 | 1.0 x IN | 0.2200 | 230 |
    | 0.5 A | 125 V | 100 A | 0.0250 | 1.0 x IN | 0.1570 | 220 |
    | 0.63 A | 125 V | 100 A | 0.0450 | 1.0 x IN | 0.1180 | 210 |
    | 0.8 A | 125 V | 100 A | 0.0680 | 1.0 x IN | 0.0970 | 200 |
    | 1.0 A | 125 V | 100 A | 0.1300 | 1.0 x IN | 0.0710 | 190 |
    | 1.25 A | 125 V | 100 A | 0.2000 | 1.0 x IN | 0.0635 | 180 |
    | 1.6 A | 125 V | 100 A | 0.3900 | 1.0 x IN | 0.0492 | 170 |
    | 2.0 A | 125 V | 100 A | 0.5300 | 1.0 x IN | 0.0412 | 160 |
    | 2.5 A | 125 V | 100 A | 1.1000 | 1.0 x IN | 0.0305 | 150 |
    | 3.15 A | 125 V | 100 A | 1.9000 | 1.0 x IN | 0.0247 | 140 |
    | 4.0 A | 125 V | 100 A | 3.2000 | 1.0 x IN | 0.0193 | 130 |
    | 5.0 A | 125 V | 100 A | 6.1000 | 1.0 x IN | 0.0139 | 120 |
    | 6.3 A | 125 V | 100 A | 9.7000 | 1.0 x IN | 0.0116 | 115 |
    其他技术特性
    - 认证: 符合UL 248-14标准,获得全球范围内的认证(如E67006和JET1896-31007-1005)。
    - 环境温度: 操作温度为-40°C至+85°C,可以重新评定温度。
    - 振动耐受性: 经受24次每15分钟的循环振动测试,频率范围为10-60 Hz,位移0.75mm,60-2000 Hz时加速度为10g。

    产品特点和优势


    1. 快速反应: 适合需要快速切断电流的应用。
    2. 低内部电阻: 减少了能量损耗。
    3. 兼容多种安装方式: 可直接焊接或插接,灵活性强。
    4. 环保材料: RoHS合规,无铅且不含卤素。
    5. 高断裂能力: 能够处理大电流的过载情况。
    6. 稳定结构: 防震设计,适用于工业环境。

    应用案例和使用建议


    应用案例
    - 电源供应器: 在过载情况下保护下游电路。
    - 消费电子产品: 如手机充电器,在异常情况时立即切断电流。
    - 工业控制器: 在复杂环境下保证系统的稳定运行。
    使用建议
    - 选择合适的额定电流: 根据具体应用中的电流需求选择适合的熔断器型号。
    - 考虑环境因素: 注意温度变化可能影响熔断器的性能,必要时进行温度补偿。
    - 安装位置的选择: 确保熔断器易于更换且不会因振动而失效。

    兼容性和支持


    - 兼容性: 适用于各类符合标准的电路板和系统。
    - 支持: 厂商提供详细的使用说明和技术支持。

    常见问题与解决方案


    常见问题
    1. 熔断器频繁熔断: 可能是因为电流过大或安装不当。
    - 解决方案: 检查电路是否正常,确认熔断器的额定电流是否匹配。
    2. 熔断器无法正常工作: 可能是因为焊接不良或环境温度过高。
    - 解决方案: 检查焊接点是否牢固,调整环境温度使其符合操作要求。
    3. 振动引起熔断器失效: 需要确保熔断器安装稳固,以减少振动影响。
    - 解决方案: 确认安装固定牢靠,可适当增加减震措施。

    总结和推荐


    综上所述,TE5® 395系列快速反应熔断器凭借其高性能、高可靠性和广泛的适用性,是电子设备中不可或缺的安全保护装置。其快速反应特性尤其适合对安全性和稳定性要求高的应用场景。对于需要选择适合的熔断器来保护电路和组件的用户,TE5® 395系列无疑是一个非常值得推荐的选择。

39501600000参数

参数
熔断电流 -
额定电压-AC 125V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.0037A²S
额定电流 160mA
长*宽*高 8.5mm*4mm*8mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,弹夹装

39501600000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

39501600000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 39501600000 39501600000数据手册

39501600000封装设计

查看详情并下载
Symbol
Footprint
3D Model
