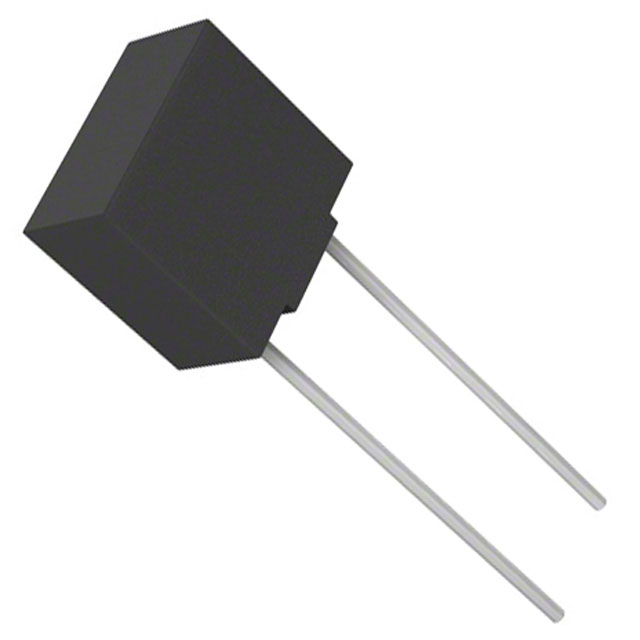

39504000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 0.015A²S 快速熔断 Board Mount (Cartridge Style Excluded) 400mA 通孔安装 8.5mm*4mm*8mm
供应商型号: ZT-39504000000
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 39504000000

39504000000概述

    # 395系列TE5® 快速熔断器技术手册

    产品简介


    395系列TE5®快速熔断器是一种专门为各种电子设备提供过电流保护的电子元器件。该系列产品具备RoHS合规性,适用于无铅工艺,并且体积小巧,可直接焊接或插入式安装。它们广泛应用于电池充电器、消费电子产品、电源供应器及工业控制器等领域。由于具有低内阻、防震性能好等特点,395系列熔断器在恶劣环境下也能表现出色。

    技术参数


    以下是395系列TE5®快速熔断器的技术规格:
    | 额定电流 | 电压额定值 | 断流能力 | 冷态电阻(Ω) | 最大电压降(mV) | 功率损耗(mW) | 熔断积分(A²s) |
    ||
    | 0.05A | 125V | 100A | 8.1290 | 1600 | 85 | 0.0001 |
    | 0.063A | 125V | 4.6900 | 1300 | 85 | 0.0001
    | 0.080A | 125V | 3.6500 | 1200 | 100 | 0.0002
    | 0.100A | 125V | 7.4910 | 1100 | 110 | 0.0013
    | 0.125A | 125V | 6.1970 | 1350 | 160 | 0.0019
    | 0.160A | 125V | 4.2850 | 1000 | 150 | 0.0037
    | 0.200A | 125V | 2.9780 | 950 | 210 | 0.0075
    | 0.250A | 125V | 2.3100 | 900 | 225 | 0.0130
    | 0.315A | 125V | 1.7220 | 800 | 255 | 0.0260
    | 0.400A | 125V | 0.2200 | 230 | 95 | 0.0150
    | 0.500A | 125V | 0.1570 | 220 | 110 | 0.0250
    | 0.630A | 125V | 0.1180 | 210 | 135 | 0.0450
    | 0.800A | 125V | 0.0970 | 200 | 160 | 0.0680
    | 1.00A | 125V | 0.0710 | 190 | 190 | 0.1300
    | 1.25A | 125V | 0.0635 | 180 | 225 | 0.2000
    | 1.60A | 125V | 0.0492 | 170 | 275 | 0.3900
    | 2.00A | 125V | 0.0412 | 160 | 450 | 0.5300
    | 2.50A | 125V | 0.0305 | 150 | 375 | 1.1000
    | 3.15A | 125V | 0.0247 | 140 | 445 | 1.9000
    | 4.00A | 125V | 0.0193 | 130 | 520 | 3.2000
    | 5.00A | 125V | 0.0139 | 120 | 600 | 6.1000
    | 6.30A | 125V | 0.0116 | 115 | 850 | 9.7000

    产品特点和优势


    395系列TE5®快速熔断器的主要特点包括:
    - RoHS合规性和无铅设计:符合环保标准,适用于无铅工艺。
    - 节省PCB空间:体积小,占用更少的电路板空间。
    - 直接焊装或插接:适用范围广,易于安装。
    - 国际认证:符合多项国际安全认证标准。
    - 低内部电阻:能够快速响应过载情况,提高系统可靠性。
    - 防震设计:能够在振动环境中稳定运行。
    - 无卤素材料:降低有害物质的使用。
    - 宽电流范围:从0.05A到6.3A,覆盖广泛的应用需求。
    这些特点使其在高可靠性要求的应用中表现出色,如电源管理、汽车电子等领域。

    应用案例和使用建议


    应用案例
    1. 电池充电器:395系列熔断器可以有效防止电池过载,保护电池和充电器本身。
    2. 消费电子产品:如智能手机、平板电脑等设备中的电源管理模块。
    3. 工业控制器:在自动化控制系统中作为电流保护装置。
    使用建议
    - 在选择熔断器时,应根据具体应用场合确定所需的电流等级和断流能力。
    - 安装时需注意熔断器的耐热性和抗震性,以确保长期稳定运行。
    - 对于手持设备等小型应用,选择0.05A到0.200A的小电流等级产品;对于高电流应用,则应选择0.315A以上的大电流等级产品。

    兼容性和支持


    395系列TE5®快速熔断器兼容多种应用场合,并且通过了国际标准认证。制造商提供了详细的技术支持文档,包括安装指南、常见问题解答等。此外,还有样品可供申请,以便用户进行测试和验证。

    常见问题与解决方案


    问题1:如何确定适合的应用电流等级?
    解决办法:根据负载的具体电流需求来选择合适的电流等级。例如,如果负载最大电流为1A,则选择1.00A或稍高的电流等级。
    问题2:熔断器在高温环境下是否需要重新评级?
    解决办法:是的,在高温环境下,熔断器的电流等级需要重新评定。具体的温度补偿曲线可以参考技术手册中的数据。
    问题3:如何正确焊接395系列熔断器?
    解决办法:焊接参数需严格按照手册中的推荐流程进行。焊接温度不应超过260℃,且时间不超过5秒。此外,焊接后要避免快速冷却,以防损坏组件。

    总结和推荐


    总体而言,395系列TE5®快速熔断器凭借其高可靠性、环保设计和广泛的适用性,成为一种优秀的电子保护元件。无论是对性能有高要求的应用场合,还是在成本敏感的项目中,它都值得考虑。综上所述,强烈推荐使用该系列产品。

39504000000参数

参数
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.015A²S
额定电流 400mA
熔断电流 -
额定电压-AC 125V
长*宽*高 8.5mm*4mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装
