CG2145LTR

产品分类: 陶瓷气体放电管(GDT)
厂牌: LITTELFUSE
产品描述: 2 20KA 否 145V 通孔安装 6.07mm(长度)*8.1mm(高度)
供应商型号: ZT-CG2145LTR
供应商: 海外现货
标准整包数: 1

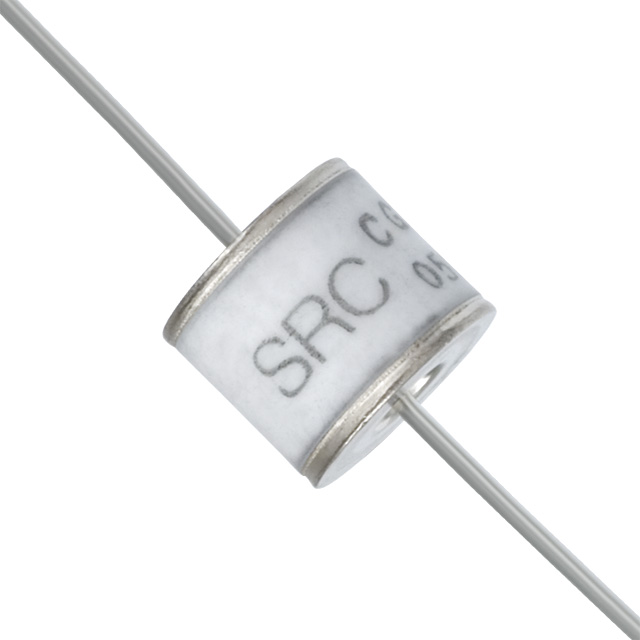

LITTELFUSE 陶瓷气体放电管(GDT) CG2145LTR

CG2145LTR概述

    CG/CG2系列气体放电管(GDT)技术手册

    1. 产品简介


    Littelfuse公司的CG/CG2系列气体放电管(Gas Discharge Tubes, GDT)是一种高度可靠的产品,专为电路保护设计。这些GDT在体积小的同时提供了高水平的浪涌保护,非常适合板级电路保护。GDT的工作原理类似于开关,能够以极低的能量消耗处理远超其他瞬态电压保护类型的电流。它们的填充气体、坚固的陶瓷金属结构使其非常适合恶劣环境的应用。

    2. 技术参数


    - 电压范围:CG系列(75V至110V),CG2系列(145V至1000V)
    - 尺寸:多种安装形式,包括表面贴装、芯棒、直引线和成形引线等
    - 电容值:<1.5pF
    - 绝缘电阻:≥10^10Ω(50V时)
    - 弧电压(开态电压)@1Amp:15V至135V
    - 最大额定电流:600A(10/1000μs波形)
    - 冲击电流寿命:400次冲击@500A
    - 工作温度范围:-40℃至+90℃

    3. 产品特点和优势


    - RoHS和无铅:符合环保标准
    - 坚固的陶瓷-金属结构:耐用,适合恶劣环境
    - 低电容:<1.5pF
    - 多种安装形式:提供表面贴装和各种引脚选项
    - 高可靠性:可在恶劣环境中稳定工作

    4. 应用案例和使用建议


    CG/CG2系列气体放电管适用于多种通信和测试设备的保护,如通信线路和设备、CATV设备、测试设备、数据线路、电源、仪器电路、医疗电子设备、ADSL设备和电信设备。建议在选择安装位置时考虑到设备的额定电压和环境条件,确保安装和使用过程的安全性和稳定性。

    5. 兼容性和支持


    该系列产品可与多种通信和测试设备兼容。制造商提供详细的安装指南和技术支持服务,帮助客户更好地了解产品的安装和使用方法。

    6. 常见问题与解决方案


    1. Q: 设备无法正常启动?
    - A: 检查设备连接是否正确,确保气体放电管安装方向无误。如果问题依旧,请联系技术支持。
    2. Q: 频繁出现过载情况?
    - A: 确认设备和电路的负载情况,调整设备负载到安全范围内。如果仍存在问题,可能需要更换气体放电管。

    7. 总结和推荐


    CG/CG2系列气体放电管具有高可靠性和多功能性,适用于多种环境下的电路保护。其紧凑的设计和多样化的安装选项使其成为许多应用场景的理想选择。综合来看,这款产品具有较高的性价比和广泛的适用性,强烈推荐使用。
    通过本篇文章,我们对CG/CG2系列气体放电管进行了全面的技术解析和应用指导,希望为相关领域的专业人士提供有价值的参考。

CG2145LTR参数

参数
极数 2
故障安全保护
直流火花放电 145V
脉冲放电电流(8/20μs) 20KA
长*宽*高 6.07mm(长度)*8.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

CG2145LTR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

CG2145LTR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 陶瓷气体放电管(GDT) LITTELFUSE CG2145LTR CG2145LTR数据手册

CG2145LTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
