CCMR04.5TXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 600V 慢速熔断 Cartridge 4.5A 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号: CGC-CCMR04.5TXP
供应商: 海外现货
标准整包数: 1

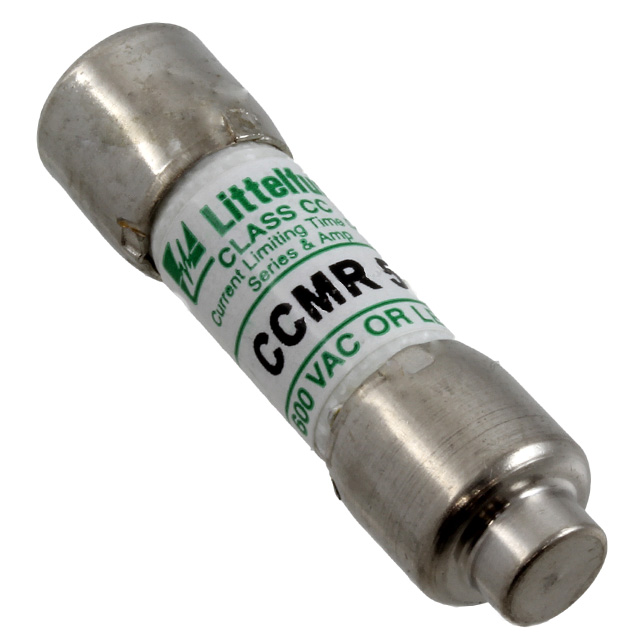

LITTELFUSE 熔断保险丝 CCMR04.5TXP

CCMR04.5TXP概述


    产品简介


    CCMR系列双元件延时保险丝由Littelfuse公司生产,隶属于POWR-PRO®高级技术品牌。该系列产品专为节省空间设计,适用于功率高达40马力的小型电机电路保护,能够承受启动电流并避免不必要的电源中断。它在小功率电机的浪涌电流处理方面表现卓越,确保了电气系统的可靠运行。此外,CCMR系列保险丝可提供NEMA和IEC标准的电机电路组件“无损坏”保护,使其成为市场上最具有限流能力的产品之一。

    技术参数


    | 参数 | 值 |

    | 额定电压(交流) | 600V |
    | 额定电压(直流) | 250V至500V |
    | 额定电流范围 | 2/10A 至 60A |
    | 短路电流额定值(交流)| 最高可达300kA(自认证) |
    | 短路电流额定值(直流)| 最高可达20kA(自认证) |
    | 工作温度 | -40°C 至 85°C |
    | 认证标准 | UL 248-4, UL 248-18;RoHS符合|

    产品特点和优势


    - POWR-PRO® 技术:提供了先进的电气系统保护,显著减少因短路引起的系统损害。
    - 双重元件、延时保护:有效处理小功率电机的启动电流,防止误断电。
    - 高度限流能力:显著降低短路电流引发的热效应和磁效应造成的损害。
    - 广泛的适用性:覆盖从2/10A到60A的广泛电流范围,满足多种工业需求。
    - 协调保护:提供Type 2“无损坏”保护,支持NEMA和IEC标准的电机电路组件。

    应用案例和使用建议


    CCMR系列保险丝广泛应用于电机及分支电路保护、接触器保护和一般工业加热保护等领域。例如,在小型电机保护中,该保险丝能很好地应对频繁启动的电机所产生的浪涌电流。在实际应用中,建议根据具体电机功率选择适当的电流等级,并结合详细的电机保护图表进行配置。此外,注意安装环境温度的变化对保险丝性能的影响。

    兼容性和支持


    CCMR系列保险丝通过了UL和CSA认证,符合RoHS标准,展现出良好的兼容性。Littelfuse还提供了多种配件以方便不同应用场景下的使用,如LFC600和L60030C系列熔断器夹具,LPSC与LFPSC系列死前端熔断器保持器等。对于技术支持和服务,用户可通过官方网站或电话获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝在低负载下频繁熔断 | 检查电流设置是否过高,适当调整电流等级 |
    | 安装后设备无法正常启动 | 确认保险丝安装方向正确,检查连接状态 |
    | 使用过程中温度异常升高 | 检查周围环境温度,必要时增加通风措施 |

    总结和推荐


    CCMR系列保险丝凭借其强大的POWR-PRO®技术、优良的限流能力和广泛的应用适应性,在电机保护领域表现出色。无论是从产品特性还是性价比来看,它都是一个值得推荐的选择。如果你需要高效、可靠的电机保护解决方案,CCMR系列保险丝无疑是一个明智之选。

CCMR04.5TXP参数

参数
额定电压-DC 250V
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 4.5A
熔断电流 -
额定电压-AC 600V
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

CCMR04.5TXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

CCMR04.5TXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE CCMR04.5TXP CCMR04.5TXP数据手册

CCMR04.5TXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
