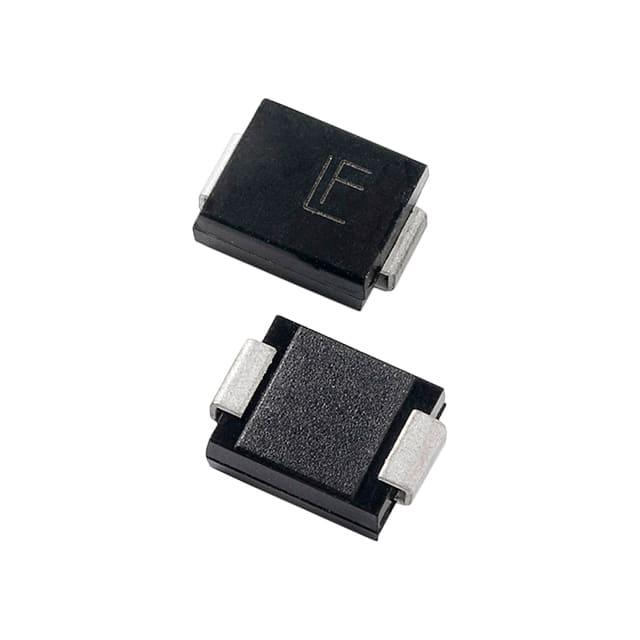

TPSMC30A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 30V 单向 1.5KW 36.7A 41.4V 28.5V SMC(DO-214AB) 贴片安装
供应商型号: UNP-TPSMC30A
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 TPSMC30A

TPSMC30A概述

    TPSMC系列瞬态电压抑制二极管(TVS Diodes)技术手册

    1. 产品简介


    TPSMC系列瞬态电压抑制二极管是专为敏感电子设备设计的产品,主要用于保护I/O接口、VCC总线和其他易受电压瞬变影响的电路。这些设备广泛应用于电信、计算机、工业和消费电子等领域,尤其适用于高可靠性应用和汽车级应用(AEC-Q101认证)。TPSMC系列具有低剖面封装,非常适合表面安装以优化板载空间。此外,这些产品还通过了IEC 61000-4-2标准的静电放电测试(ESD),并提供内置应力释放功能。

    2. 技术参数


    - 峰值脉冲功率耗散 (PPPM):高达1500W(10/1000μs脉冲波形)
    - 稳态功率耗散 (PM(AV)):在TA=50℃时为6.5W
    - 单个半正弦波峰值正向浪涌电流 (IFS):8.3ms单个半正弦波脉冲下的电流可达200A
    - 最大瞬态正向电压 (VF):在100A下为3.5V
    - 工作结温和存储温度范围 (TJ, TSTG):-65至150℃
    - 热阻:从结到引脚约为15℃/W,从结到环境约为75℃/W

    3. 产品特点和优势


    - 高可靠性和高抗浪涌能力:通过AEC-Q101认证,符合行业最严格的质量标准。
    - 快速响应时间:从0V到VBR最小值通常小于1.0ps。
    - 优异的钳位能力:能在瞬间吸收大电流,保持较低的钳位电压。
    - 出色的热稳定性:即使在高温环境下也能保持良好的性能。
    - 环保材料:无卤素且符合RoHS标准。

    4. 应用案例和使用建议


    - 应用案例:用于保护通信设备、计算机系统和各种消费电子产品免受雷击和其他瞬态电压事件的影响。
    - 使用建议:确保TVS二极管正确连接到需要保护的电路中,并根据具体的应用需求选择合适的电压等级。建议在设计电路时预留足够的散热空间,避免过热。

    5. 兼容性和支持


    - 兼容性:TPSMC系列与其他常见的表面贴装技术和标准兼容,适合用于现有的PCB设计。
    - 厂商支持:Littelfuse公司提供全面的技术支持和产品文档,帮助客户顺利集成这些二极管到他们的项目中。

    6. 常见问题与解决方案


    - 问题1:如何确保正确的安装?
    - 解决方案:按照制造商提供的安装指南进行操作,确保焊接温度和时间符合要求。
    - 问题2:如何处理热稳定性问题?
    - 解决方案:确保有足够的散热措施,例如增加散热片或优化PCB布局。

    7. 总结和推荐


    TPSMC系列瞬态电压抑制二极管具备高性能和高可靠性,适用于多种工业和消费电子应用。其优异的热稳定性和快速响应时间使其成为市场上领先的保护组件之一。推荐所有对电路保护有较高要求的设计工程师考虑使用TPSMC系列二极管。

TPSMC30A参数

参数
峰值脉冲功率 1.5KW
极性 单向
工作电压 30V
箝位电压 41.4V
击穿电压 28.5V
峰值脉冲电流 36.7A
7.11mm(Max)
DO-214AB,SMC
2.42mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
