043702.5WR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 35V 32V 0.225A²S 50A 快速熔断 Board Mount (Cartridge Style Excluded) 2.5A 1206 贴片安装 3.2mm*1.63mm*820μm
供应商型号: 043702.5WR
供应商: 国内现货
标准整包数: 3000

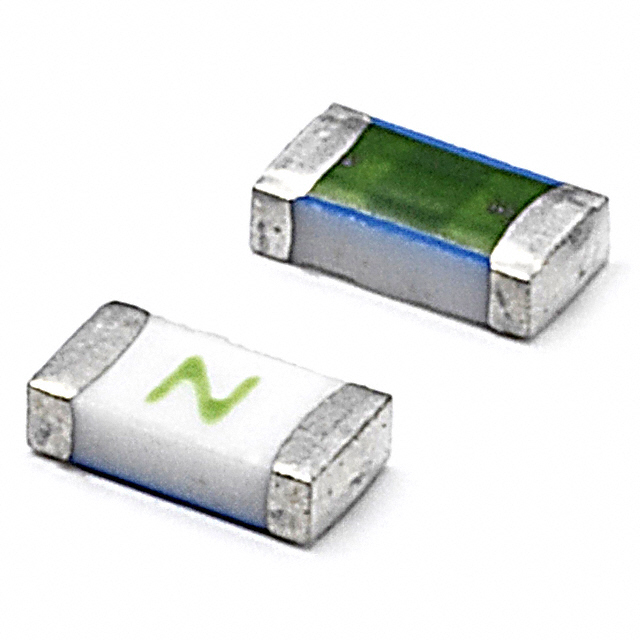

LITTELFUSE 熔断保险丝 043702.5WR

043702.5WR概述

    Littelfuse 437系列快熔陶瓷贴片保险丝技术手册

    产品简介


    Littelfuse的437系列快熔陶瓷贴片保险丝是一种高性能过电流保护器件,专为高工作环境温度(高达150°C)下的电路提供保护。其设计确保了卓越的温度稳定性和性能可靠性。该系列产品完全无铅,符合RoHS标准,不含卤素,适合在有较高温度要求的工业应用中使用。例如,液晶显示器、服务器、打印机、扫描仪和数据调制解调器等领域。

    技术参数


    以下是437系列保险丝的技术规格:
    - 额定电压范围:63V至125V
    - 电流范围:0.250A至8A
    - 最高工作温度:-55°C至+150°C
    - 断流能力:50A @ 125V AC/DC
    - 熔断时间
    - 100%额定电流下,最小熔断时间为4小时
    - 250%额定电流下,最大熔断时间为5秒
    - 350%额定电流下,最大熔断时间为5秒或1秒(具体视额定电流而定)
    - 阻抗
    - 0.250A:2.290Ω
    - 0.500A:0.908Ω
    - 7.00A:0.0100Ω
    - 耐受瞬态冲击电流
    - 1毫秒内的瞬态冲击电流需要与Littelfuse联系确认

    产品特点和优势


    437系列保险丝具有以下显著特点和优势:
    - 高耐热性:工作温度范围广,从-55°C到+150°C。
    - 高性能:出色的温度稳定性和可靠性。
    - 环保:100%无铅,符合RoHS标准,不含卤素。
    - 灵活焊接方式:适用于带引脚和无铅回流焊接及波峰焊接。

    应用案例和使用建议


    该保险丝主要用于工业设备、服务器和计算机设备中。例如,在LCD显示器中,它可以防止因电流过载引起的设备损坏。使用建议如下:
    - 避免长时间以满载电流运行设备,建议在不超过80%额定电流下连续运行。
    - 确保保险丝正确安装,标记代码朝上。

    兼容性和支持


    437系列保险丝可以兼容各种回流焊机和波峰焊机,适用的焊接条件如下:
    - 回流焊温度范围:217°C
    - 波峰焊温度:260°C,最长持续时间10秒
    - 厂商提供详细的产品文档和技术支持,包括尺寸、材料、机械性能等详细信息。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题:如何确定保险丝是否已经熔断?
    - 解决方案:检查电路是否有正常工作的电流流动。如果电流中断,可能是保险丝已经熔断。
    - 问题:在焊接过程中是否需要注意特定的焊接条件?
    - 解决方案:确保严格按照手册中的焊接条件操作,特别是温度范围和持续时间。

    总结和推荐


    Littelfuse的437系列快熔陶瓷贴片保险丝是一款高质量的产品,具备高耐热性、可靠的性能和出色的环保特性。它在多种工业和商业环境中表现出色。考虑到其优异的特性、灵活性和制造商提供的详细文档,强烈推荐该产品用于需要高可靠性和过电流保护的应用场景。

043702.5WR参数

参数
熔断电流 50A
额定电压-AC 32V
额定电压-DC 35V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.225A²S
额定电流 2.5A
长*宽*高 3.2mm*1.63mm*820μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

043702.5WR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

043702.5WR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 043702.5WR 043702.5WR数据手册

043702.5WR封装设计

查看详情并下载
Symbol
Footprint
3D Model
