首页  >  产品百科  >  80813150000

80813150000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 350V 250V 0.2191A²S 快速熔断 Board Mount (Cartridge Style Excluded) 3.15A 插件 通孔安装 8.9mm*4.65mm*8.9mm
供应商型号: S-80813150000
供应商: Future
标准整包数: 1000

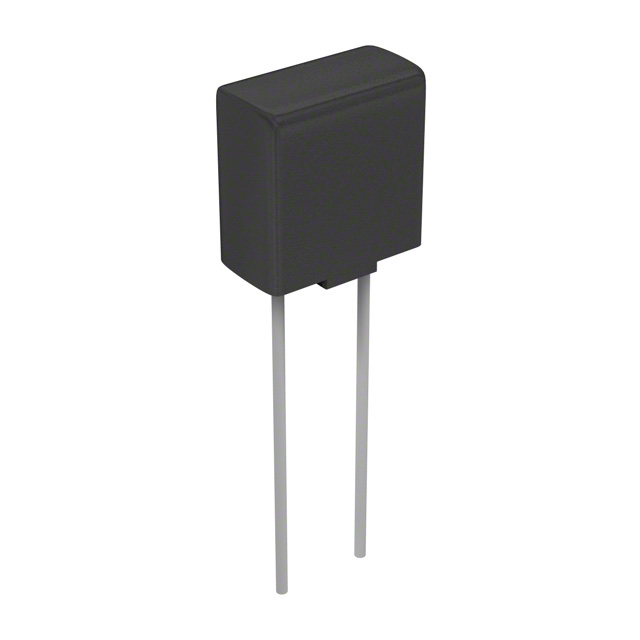

LITTELFUSE 熔断保险丝 80813150000

80813150000概述

    # 808 Series TE5® Fast-Acting Fuse

    产品简介


    基本信息
    型号: 808 Series
    产品名称: TE5® 快速动作保险丝
    制造商: Littelfuse, Inc.
    主要功能
    - 高速断路能力(在额定直流电压下可达10kA)
    - 低内阻,减少PCB空间需求
    - 直接焊接或插接版本
    - 罗杰斯(RoHS)合规,无卤素,无铅
    - 防震、抗振动设计
    应用领域
    - 直流/直流转换器
    - 无变压器交流/直流电路
    - 数据中心
    - 电信/数据通信中央办公室

    技术参数


    主要电气特性
    - 额定电流范围: 2.00A - 5.00A
    - 最大电压等级: 250VAC/450VDC
    - 断开能力: 200A 至 10kA @ 250VAC, 300A 至 10kA @ 450VDC
    - 熔断时间: 在100%额定电流下最少4小时,在200%额定电流下最多10秒
    - 冷态电阻: 0.022Ω - 0.069Ω
    - 熔化I²t值: 0.027A²s - 1.1584A²s
    - 最大电压降: 215mV - 342mV
    工作环境
    - 操作温度范围: -65°C 至 +125°C
    - 温湿度要求: 可承受高达90-98%的相对湿度
    - 震动抵抗: 24次振动周期(每次5分钟)

    产品特点和优势


    特点
    - 高断开能力: 额定直流电压下的断开能力可达10kA,确保电路安全。
    - 快速反应: 100%额定电流下的最少熔断时间为4小时,200%额定电流下的最长熔断时间为10秒。
    - 抗震和抗振: 设计上采用了防震和抗振材料,能够在恶劣环境下稳定工作。
    - 环保材料: 无卤素,无铅,符合RoHS标准,适用于环境友好的产品设计。
    优势
    - 节省空间: 低内阻的设计减少了对PCB空间的需求,适合小型化设计。
    - 应用广泛: 广泛应用于高电压直流应用,如数据中心和电信设备。
    - 可靠性高: 符合多个认证标准,包括UL、CSA和NMX。

    应用案例和使用建议


    使用案例
    - 数据中心: 用于保护高密度服务器群中的电路。
    - 电信设备: 用于移动基站中的直流供电系统。
    使用建议
    - 建议操作电流: 操作电流建议控制在额定电流的80%以下,高温环境下需进一步降额。
    - 焊接参数: 推荐波峰焊工艺的预热温度在100°C至150°C之间,预热时间为60-180秒,焊锡温度为260°C,焊锡停留时间为2-5秒。

    兼容性和支持


    兼容性
    - 与电子元件兼容: 适用于与铅焊料兼容的设备。
    - 应用特定选项: 如有特殊电气特性需求,请联系Littelfuse了解更多信息。
    支持
    - 售后支持: 提供详细的焊接参数和技术文档支持。
    - 包装和运输: 采用带包装形式,每卷1000个,以方便使用和管理。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题: 可否在交流电路中使用?
    - 解答: 不推荐在交流电路中使用,特别是在短路电流小于300A的情况下。

    2. 问题: 冷态电阻的具体要求?
    - 解答: 在低于额定电流的10%且温度为23°C时测量冷态电阻。
    3. 问题: 焊接时的预热时间和温度如何控制?
    - 解答: 预热温度应在100°C至150°C之间,预热时间60-180秒,最高焊锡温度260°C,焊锡停留时间为2-5秒。

    总结和推荐


    综合评估
    - 优点: 高速断开能力、低内阻、广泛的适用范围、可靠的机械和电气性能。
    - 缺点: 不能直接用于交流电路,需要严格遵循焊接参数。
    推荐使用
    808系列TE5® 快速动作保险丝是一款高性能的电子元器件,特别适用于需要高可靠性和高电流断开能力的应用场合,如数据中心、电信设备等。由于其广泛的应用范围和卓越的性能,强烈推荐在相关应用中使用此款保险丝。

80813150000参数

参数
熔断电流 -
额定电压-AC 250V
额定电压-DC 350V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.2191A²S
额定电流 3.15A
长*宽*高 8.9mm*4.65mm*8.9mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,弹夹装

80813150000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

80813150000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 80813150000 80813150000数据手册

80813150000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.0679
2000+ $ 2.0453
库存: 4000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: $ 2067.9
直接购买
