首页  >  产品百科  >  03453LF8X

03453LF8X

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 20A 面板安装 50.8mm(高度)
供应商型号: TS-03453LF8X
供应商: 海外现货
标准整包数: 1
LITTELFUSE 断路器 03453LF8X

03453LF8X概述

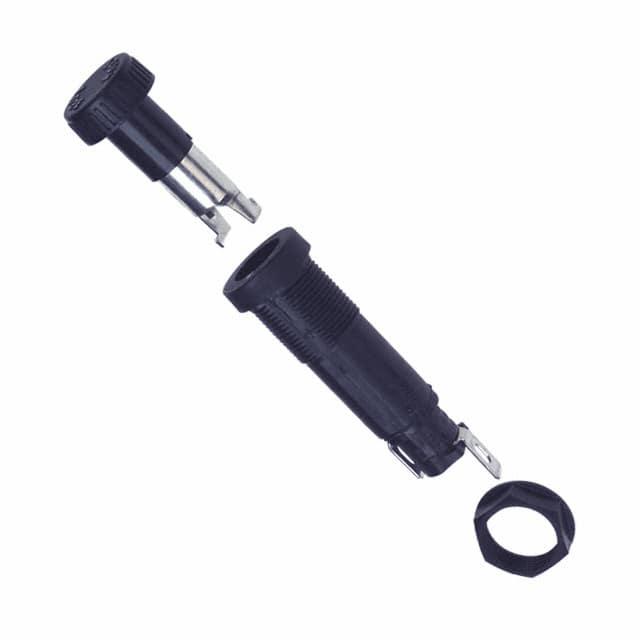

    345系列防震式面板安装封装保险丝座技术手册

    产品简介


    345系列防震式面板安装封装保险丝座是由Littelfuse公司设计制造的产品,适用于各种应用场景。该保险丝座主要用于保护电路免受电气故障的影响,并符合IEC标准60127-6中的电气安全规范。该产品支持多种类型的保险丝,包括3AB、3AG、5×20mm和2AG保险丝,通过更换不同的旋钮即可适应不同类型的保险丝。

    技术参数


    - 兼容保险丝:3AB、3AG、5×20mm和2AG
    - 绝缘电阻:≥10,000兆欧姆(500V DC)
    - 接触电阻:<0.005欧姆(电流≤1安培)
    - 终端样式:
    - 三端子:双用途终端(可焊锡和快速连接)
    - .187英寸NEMA快速连接
    - .250英寸NEMA/DIN快速连接
    - 环境温度范围:-40°C至+85°C

    产品特点和优势


    - 防误触设计:具有防误按功能,即使旋钮意外被按下也不会导致电路中断。
    - 灵活的设计:五种类型的保险丝座确保了设计的灵活性,同时两种旋钮样式提供了便利性。
    - 多功能终端:三种不同的终端样式满足了不同的安装需求,包括双用途终端、NEMA快速连接和NEMA/DIN快速连接。
    - 坚固耐用:黑玻璃填充热塑材料,高冲击强度且耐温范围宽。

    应用案例和使用建议


    - 应用案例:345系列保险丝座广泛应用于工业控制、配电盘、电源供应器等领域。
    - 使用建议:在选择合适的保险丝时,建议根据电路的具体要求选择合适额定电流和电压等级的保险丝,以确保最佳的安全性和可靠性。

    兼容性和支持


    - 兼容性:该产品可以与市面上常见的3AB、3AG、5×20mm和2AG保险丝兼容。
    - 支持和维护:用户可以通过购买额外配件如锁紧垫圈和防水橡胶O型圈来增强产品的密封性和稳定性。此外,还提供详细的文档和指导手册,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q1:保险丝座的旋钮为什么会有两种风格?
    - A1:提供螺纹槽旋钮和指压旋钮是为了满足不同的操作习惯和使用场景。

    - Q2:保险丝座如何防止误触?
    - A2:通过内部的防松机械结构实现,当旋钮被意外按压时不会导致电路中断。

    总结和推荐


    345系列防震式面板安装封装保险丝座在设计上充分考虑了用户的实际使用需求,具备优异的电气性能和高度的可靠性。无论是对于工业控制还是家庭电器应用,该产品都是一个不错的选择。其多重保护机制和多样化终端样式使其在多种环境中都能表现出色。因此,强烈推荐该产品用于需要高性能保险丝座的应用场合。
    请注意:由于技术参数可能随时间发生变化,用户在选择和使用本产品前,请参考最新的产品手册。

03453LF8X参数

参数
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 20A
长*宽*高 50.8mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

03453LF8X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03453LF8X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03453LF8X 03453LF8X数据手册

03453LF8X封装设计

查看详情并下载
Symbol
Footprint
3D Model
