901-106

产品分类: 电路保护配件
厂牌: LITTELFUSE

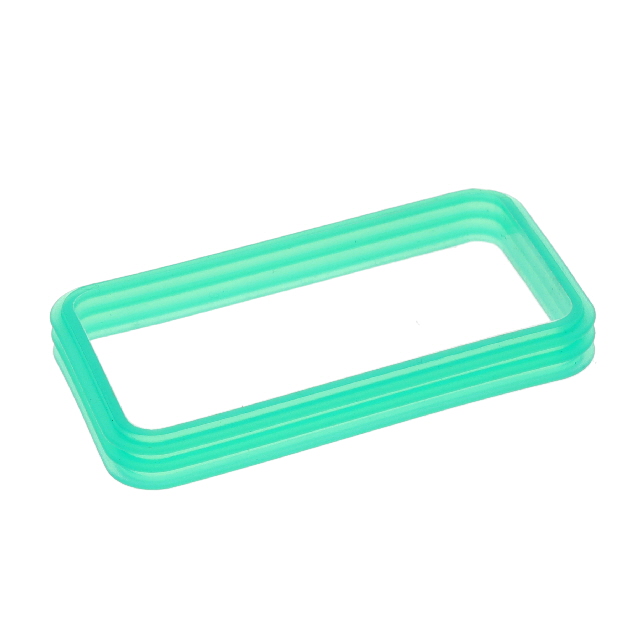

产品描述: Power Distribution Module Cover Seal
供应商型号: F9172-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 电路保护配件 901-106

901-106概述

    HWB18 海密封装电源分配模块技术手册

    产品简介


    HWB18 是一款紧凑型硬接线电源分配模块(PDM),专为280风格组件设计。该产品主要应用于辅助电路、溢流电路以及小型车辆的主要单元。由于其坚固耐用的结构和紧凑的设计,HWB18 成为了车辆电气系统的重要组成部分。

    技术参数


    - 最大熔断器额定值:每条电路30A
    - 最大连续电流:23°C时100A,85°C时70A
    - 腔体数量:18个
    - 工作温度范围:-40°C至+105°C
    - 防护等级:IP67/IP69K
    - 尺寸:80.4 x 69.8 x 45.2 mm
    - 电线尺寸:0.35-3.00 mm²
    - 推荐安装方式:M6螺栓及锁紧垫圈
    - 安装支架扭矩:5.5-6.5 Nm

    产品特点和优势


    - 盖子锁扣:盖子锁扣能够确保盖子安全封闭。
    - 兼容性:可以接受任何小型(280风格)电路保护组件。
    - 紧凑设计:紧凑的设计使得设备可以安装在空间有限的车辆中。
    - 多功能适用:适用于辅助电路和溢流电路,也适合小型车辆的主模块。
    - 高防护等级:IP67/IP69K等级使得设备可以在车辆上的任何位置安装,并能抵抗路面飞溅和盐雾。
    - 终端位置保证:TPA(终端位置保证锁)提供二次锁定保护,确保电线稳固。
    - 行业标准接口:通过Delphi Metri-Pack系列280斜口端子连接。
    - 可选配件:可选的钢制安装支架、覆盖带、TPA等。

    应用案例和使用建议


    HWB18 非常适合用于辅助电路和溢流电路。例如,在电动汽车电池供电的工业卡车应用中,HWB18可以作为关键组件,满足UL 583标准要求。此外,该模块可以通过30°或90°角度安装支架进行安装,方便查看和维护。使用建议如下:
    - 电缆密封:确保电缆插头和密封件正确安装,以达到最佳防水效果。
    - 合理布局:根据电路需求合理布置各个腔体,避免线路过长和混乱。
    - 定期检查:定期检查各部件是否正常,特别是安装支架和密封件,确保长期稳定运行。

    兼容性和支持


    HWB18 具有广泛的兼容性,可与Delphi Metri-Pack 280密封式公头配合使用。Littelfuse公司提供了丰富的配套服务和配件,包括各种型号的安装支架、盖带、TPA等。客户可以根据实际需求选择合适的配件。

    常见问题与解决方案


    1. Q: 如何确保电缆连接可靠?
    - A: 使用合适的电缆密封件,并确保正确的插头和密封件安装到位。

    2. Q: 安装时需要注意哪些细节?
    - A: 确保所有安装螺栓和锁紧垫圈都已拧紧到指定扭矩,避免因松动导致的安全隐患。
    3. Q: 选择哪种类型的电缆密封件最合适?
    - A: 根据电缆的直径选择合适的电缆密封件,确保密封效果。

    总结和推荐


    综上所述,HWB18是一款高度可靠的电源分配模块,具有广泛的兼容性和强大的性能。其坚固耐用的结构和IP67/IP69K的高防护等级使其成为各种恶劣环境下的理想选择。强烈推荐用于各类小型车辆和工业卡车的电气系统中。

901-106参数

参数
应用等级 工业级
零件状态 在售
包装方式 散装

901-106厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

901-106数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 电路保护配件 LITTELFUSE 901-106 901-106数据手册
