KLDR.100TXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 600V 慢速熔断 Cartridge 100mA 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号: CSJ-ST49379269
供应商: 海外现货
标准整包数: 1

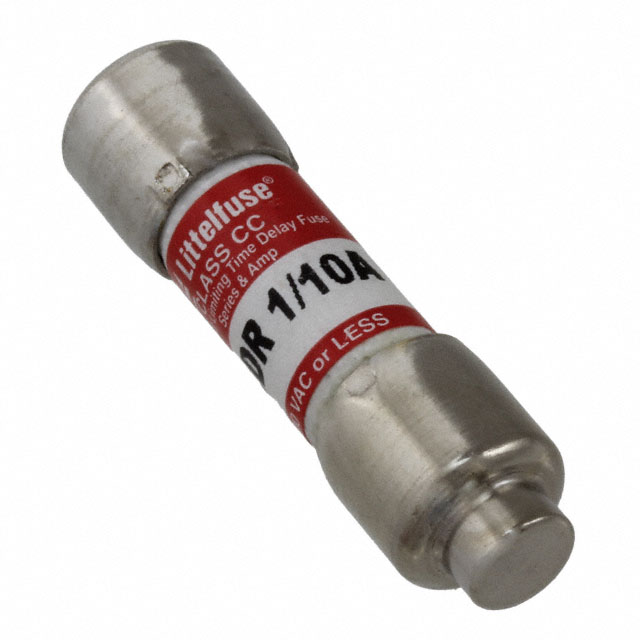

LITTELFUSE 熔断保险丝 KLDR.100TXP

KLDR.100TXP概述

    Littelfuse POWR-GARD® KLDR系列保险丝技术手册解析

    1. 产品简介


    KLDR系列保险丝是Littelfuse公司推出的一款时间延迟型保险丝,适用于保护控制变压器、电磁阀以及其他具有高启动电流的感性组件。这些保险丝在启动阶段提供可靠的过流保护,并适用于电机分支电路中的IEC或NEMA标准电机控制器或接触器的保护。它们适用于600V交流电(AC)和300V直流电(DC),支持从1/10安培到30安培的电流范围。

    2. 技术参数


    KLDR系列保险丝的主要技术参数如下:
    - 电压等级:
    - 交流电压:600V
    - 直流电压:300V
    - 电流范围:
    - 1/10安培至30安培
    - 断路容量:
    - 交流:200kA rms对称
    - 直流:20kA
    - 材料:
    - 外壳:蜜胺
    - 罩帽:镀镍黄铜
    - 重量:
    - 0.019磅(8.62克)
    - 认证情况:
    - UL认证:E81895
    - CSA认证:LR29862
    - 环保标准:
    - 符合RoHS标准
    - 产地:
    - 墨西哥制造

    3. 产品特点和优势


    KLDR系列保险丝拥有以下几个显著的优势:
    - 符合标准: 满足UL和CSA标准。
    - 紧凑设计: 是市场上最小的600V、200,000A.I.R.保险丝之一。
    - 拒绝功能: 可以防止不匹配的保险丝被使用,提高了系统安全性。
    - 限流特性: 极大地降低了短路电流引起的热量和磁效应损伤。

    4. 应用案例和使用建议


    KLDR系列保险丝广泛应用于变压器保护和电机保护等领域。以下是一些具体的应用实例:
    - 变压器保护: 用于保护各种类型的电力变压器免受过电流损坏。
    - 电机保护: 适用于电机分支电路中,确保电机控制器和接触器的可靠运行。
    对于使用建议,可以考虑以下几点:
    - 在选择保险丝时,要确保其电流和电压等级能够适应具体应用场景的要求。
    - 安装时务必遵循相关安全规范,确保连接稳固且正确无误。
    - 定期检查保险丝的状态,及时更换失效或损坏的保险丝。

    5. 兼容性和支持


    KLDR系列保险丝与相应的保险丝座具有一致的接口设计,支持Littelfuse自家的产品线。如果需要更多的技术支持或帮助,可以联系制造商获取详细的指导和售后服务信息。

    6. 常见问题与解决方案


    针对用户可能遇到的一些常见问题,以下是部分典型问题及解决方案:
    - 问题:保险丝频繁熔断
    - 解决方案:检查电路是否存在异常负载或故障点,确保负荷不超过保险丝的额定值。
    - 问题:无法正常安装保险丝
    - 解决方案:确认所选保险丝型号与指定保险丝座兼容,并按照正确的步骤进行安装。
    - 问题:保险丝熔断后不易更换
    - 解决方案:采用适当的工具和方法进行更换,避免过度施力导致部件损坏。

    7. 总结和推荐


    综上所述,KLDR系列保险丝凭借其小巧的设计、优异的性能和强大的过流保护能力,在工业控制领域表现出色。无论是变压器保护还是电机保护,KLDR系列保险丝都是一个值得信赖的选择。因此,推荐用户在特定的应用场景中选用KLDR系列保险丝以获得最佳保护效果。

KLDR.100TXP参数

参数
额定电压-DC 300V
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 100mA
熔断电流 -
额定电压-AC 600V
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

KLDR.100TXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KLDR.100TXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE KLDR.100TXP KLDR.100TXP数据手册

KLDR.100TXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.3619
库存: 85
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 22.36
