首页  >  产品百科  >  PSR031DS0630Z

PSR031DS0630Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 73513A²S 200KA,150KA 快速熔断 Square 630A 支架安装,螺纹安装 48.2mm*51.5mm*57.5mm
供应商型号: ZT-PSR031DS0630Z
供应商: 海外现货
标准整包数: 1

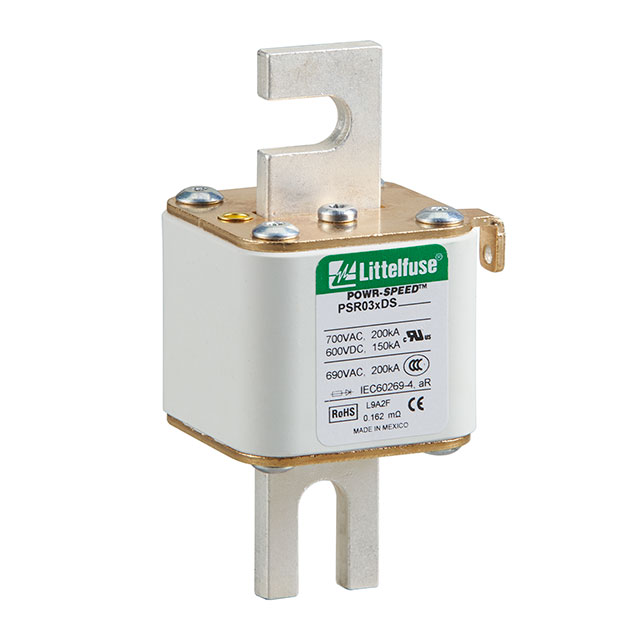

LITTELFUSE 熔断保险丝 PSR031DS0630Z

PSR031DS0630Z概述

    POWR-SPEED® Fuse: Technical Overview

    1. 产品简介


    POWR-SPEED® 熔断器是专为电力半导体器件(如二极管、双向晶闸管、IGBT、可控硅、MOSFET等)设计的高精度保护装置。这些设备广泛应用于电源转换和电源调节设备中,例如变频驱动器、逆变器、不间断电源(UPS)、整流器和软启动器。在这些应用场景中,保护敏感的电力半导体器件免受线浪涌和过电流条件的影响至关重要。

    2. 技术参数


    - 电压范围:交流电(AC):550 V至1300 V;直流电(DC):480 V至1000 V
    - 电流范围:40 A至2000 A
    - 分断能力:交流电(AC):100 kA至200 kA;直流电(DC):150 kA
    - 时间常数:10毫秒
    - 微动开关:可选
    - 安装方式:DIN 43653插片式
    - 材料:主体:陶瓷;接触件:镀铜
    - 认证:UL 248-13认证、C-UR-US认证、IEC 60269-4认证(aR类)、中国强制认证(CCC)
    - 环保:符合RoHS标准和REACH法规
    - 操作温度范围:-55°C至+125°C
    - 存储温度范围:最高+35°C且相对湿度小于65%
    - 产地:墨西哥

    3. 产品特点和优势


    - 最佳直流性能:适用于需要快速响应的直流系统
    - 极高电流限制能力:能迅速切断电路以防止损坏
    - 优秀的循环能力:能够应对频繁的操作周期
    - 全球认证:通过多个国际标准机构的认证,确保产品的可靠性和合规性
    - 视觉指示与微动开关:标配熔断指示,可选配微动开关以提供外部指示
    - 低损耗设计:即使在满负荷运行下也能保持较低的功耗
    - 符合美国和加拿大要求:适用于不同地区的使用标准
    - aR级性能:根据IEC 60269-4标准达到aR等级

    4. 应用案例和使用建议


    应用场景:
    - 电源转换设备(如UPS、逆变器、整流器和驱动器)
    - 直流系统(如直流公共总线、直流注入制动)
    - 蓄电池保护应用(如储能系统)
    - 电动汽车充电站
    - 加热器和电源供应设备
    使用建议:
    - 正确选择型号:依据具体应用需求选择合适的额定电流和电压。
    - 定期检查:由于长时间的使用可能会导致性能下降,定期检查微动开关和视觉指示是否正常。
    - 维护保养:在存放时注意温度和湿度,避免损坏设备。

    5. 兼容性和支持


    - 兼容性:该产品具有DIN 43653插片式接头,可以方便地集成到现有的系统中。微动开关可以与多种型号配合使用,提高系统的安全性。
    - 支持:制造商提供了丰富的技术支持文档和产品信息,包括网站下载的技术文档。对于购买的客户,还提供了详尽的使用指南和故障排除帮助。

    6. 常见问题与解决方案


    - Q1:如何确定正确的熔断器型号?
    - A1:参考具体设备的工作参数(电压、电流等),并根据应用的具体需求选择相应的熔断器型号。

    - Q2:如何更换熔断器?
    - A2:确保设备完全断电后进行更换操作。在安装新熔断器之前,请仔细检查其规格是否匹配。

    - Q3:如何检测微动开关的功能?
    - A3:定期检查微动开关是否能正确触发。如有必要,可以通过专业工具测试其导通电阻。

    7. 总结和推荐


    综上所述,POWR-SPEED® 系列熔断器以其卓越的性能、高度的可靠性和广泛的适用性,在电源管理和保护领域表现出色。其出色的电流限制能力和全球认证进一步提升了产品的市场竞争力。我们强烈推荐这一系列产品给需要高性能保护解决方案的应用场景。
    以上是对Littelfuse的POWR-SPEED®系列熔断器的产品特性和技术规范的全面解析。希望这篇文档能为您提供有价值的参考信息。

PSR031DS0630Z参数

参数
额定电流 630A
熔断电流 200KA,150KA
额定电压-AC 700V
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t 73513A²S
长*宽*高 48.2mm*51.5mm*57.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR031DS0630Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR031DS0630Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR031DS0630Z PSR031DS0630Z数据手册

PSR031DS0630Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
