PICOASMDCH020F-2

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 100ms 700mA 750mΩ 16V 3.4Ω 40A 200mA 0805 贴片安装 2.1mm*1.4mm*800μm
供应商型号: ZT-PICOASMDCH020F-2
供应商: 海外现货
标准整包数: 1

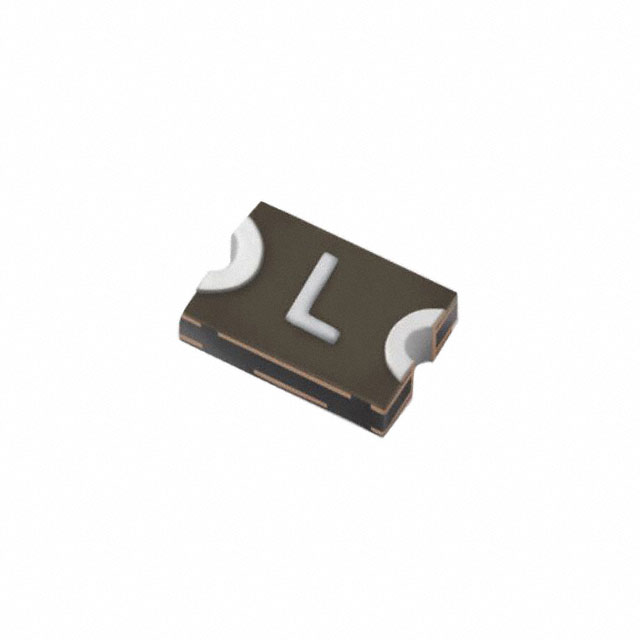

LITTELFUSE PTC可复位保险丝 PICOASMDCH020F-2

PICOASMDCH020F-2概述

    PolySwitch® Resettable PPTCs Datasheet

    产品简介


    PolySwitch® Resettable PPTCs(可复位聚合物正温度系数热敏电阻)是专为汽车和工业运输设计的表面贴装式高可靠性过电流保护器件。它们提供出色的过电流和短路保护功能,特别适用于空间受限且需要可复位保护的应用场合。这些器件符合汽车行业的标准要求,能够适应广泛的温度范围,具有紧凑的设计,适合多种电子设备的保护需求。

    技术参数


    - 工作温度范围:-40°C ~ 125°C
    - 额定电压:16V ~ 30V
    - 典型保持电流(25°C时):0.05A ~ 0.80A
    - 典型触发电流(25°C时):0.18A ~ 2.50A
    - 最大额定电压:40V
    - 最大功率耗散:0.60W ~ 1.70W
    - 电阻变化范围:最小0.075Ω,最大38.00Ω

    产品特点和优势


    - 适用行业标准:符合AEC-Q200和RoHS标准,无卤素,无铅。
    - 小型化设计:提供多种封装尺寸,适应不同的电路板设计需求。
    - 高温环境适应性强:能够在极端的温度条件下可靠工作。
    - 可复位性:在故障条件解除后,自动恢复正常工作状态,提高系统安全性。
    - 自动化生产支持:适合大规模生产,易于集成到标准PCB组装流程中。

    应用案例和使用建议


    - 应用场景:用于汽车和工业车辆的娱乐/远程信息系统、气候控制系统、车身电子系统、传感器保护、高级驾驶辅助系统(ADAS)、车灯控制、安全和通信系统。
    - 使用建议:
    - 确保电路板设计充分考虑器件的焊接布局和热管理。
    - 避免在可能限制器件膨胀的空间内安装,以防止影响其PTC特性。
    - 使用符合推荐厚度的焊膏,并遵循推荐的回流焊曲线以确保最佳焊接质量。

    兼容性和支持


    - 兼容性:与大多数高通量电子装配工艺兼容。
    - 支持:提供详细的封装和标记信息,建议的焊盘布局和回流焊参数,以及包装规格。

    常见问题与解决方案


    - 问题:焊接过程中出现虚焊或偏移。
    - 解决方案:严格按照推荐的焊盘布局和回流焊曲线进行操作,并使用适当厚度的焊膏。
    - 问题:过电流故障后无法复位。
    - 解决方案:检查是否存在持续的故障条件,如机械损伤或过热情况,并采取相应措施处理。

    总结和推荐


    PolySwitch® Resettable PPTCs系列器件是高性能、高可靠性的过电流保护解决方案,适用于各种严苛的工业和汽车应用。其小巧的设计、宽泛的工作温度范围和出色的可复位性使其成为众多电子系统不可或缺的安全保障。强烈推荐给对过电流保护有高要求的设计工程师和制造商。

PICOASMDCH020F-2参数

参数
最小初始态电阻值 750mΩ
最大跳断后电阻值 3.4Ω
跳闸时间 100ms
最大电压 16V
保持电流 200mA
跳闸电流 700mA
冷电阻 -
最大额定电流 40A
长*宽*高 2.1mm*1.4mm*800μm
通用封装 0805
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

PICOASMDCH020F-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PICOASMDCH020F-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE PICOASMDCH020F-2 PICOASMDCH020F-2数据手册

PICOASMDCH020F-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4495 ¥ 3.7672
库存: 0
起订量: 146 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
