PSR033UL2000X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 480V 600V 1234320A²S 200KA,150KA 快速熔断 Square 2KA 支架安装,螺纹安装 49.2mm*73.5mm*79.5mm
供应商型号: ZT-PSR033UL2000X
供应商: 海外现货
标准整包数: 1

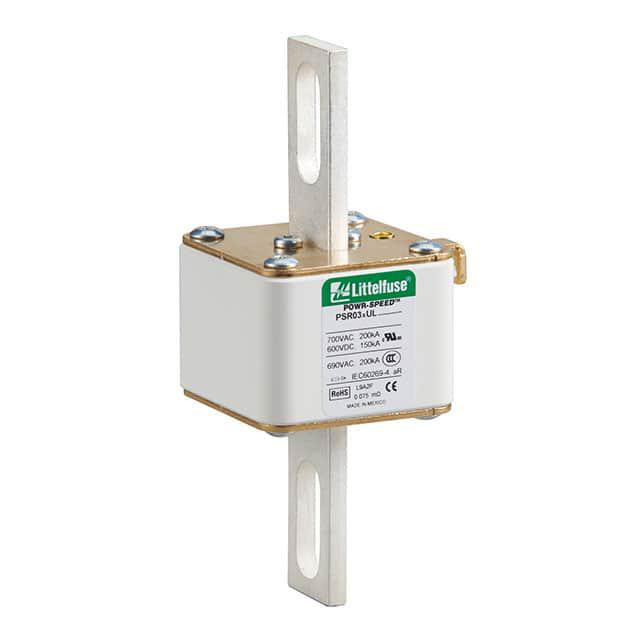

LITTELFUSE 熔断保险丝 PSR033UL2000X

PSR033UL2000X概述

    POWR-SPEED® Fuse 技术手册

    1. 产品简介


    POWR-SPEED® 系列高电流快速响应熔断器(High-Speed Square Body)专为电力半导体设备如二极管、双向可控硅、IGBT、可控硅、MOSFET及其他固态设备提供保护,适用于电源转换和电源调节设备。这些设备常见的应用包括变频驱动器、逆变器、不间断电源(UPS)、整流器和软启动器等,其特点是在面对线路浪涌或过电流条件时无法承受而需要高速保护的敏感功率半导体设备。

    2. 技术参数


    - 电压额定值:
    - 交流电 (AC): 550 V 至 1300 V
    - 直流电 (DC): 480 V 至 1000 V
    - 电流额定值:
    - 40 A 至 2000 A
    - 分断能力:
    - 交流电 (AC): 100 kA 至 200 kA
    - 直流电 (DC): 150 kA
    - 时间常数:
    - 10 ms
    - 外形尺寸:
    - 陶瓷材料
    - 铜镀层接触端子
    - 认证:
    - UL 248-13 认证(文件编号:E71611)
    - cURus 认证(文件编号:E71611)
    - IEC 60269-4(aR 类)
    - 环保标准:
    - RoHS 符合
    - REACH 符合
    - 操作温度:
    - -55°C 至 +125°C
    - 储存温度:
    - 在相对湿度小于 65% 的条件下,最高可达到 +35°C
    - 产地:
    - 墨西哥

    3. 产品特点和优势


    - 最佳直流性能: 能够处理极端的直流电流情况,具有出色的分断能力和限制电流的能力。
    - 卓越的循环能力: 由于具备高可靠性,可以承受反复的电流冲击。
    - 全球认证: 通过了cURus和IEC认证,符合国际标准。
    - 可视化和微动开关指示: 提供标准的可视化故障指示,同时提供可选的微动开关用于外部指示。
    - 低损耗设计: 设计上减少了功耗,提升了整体效率。
    - RoHS和REACH合规性: 确保对环境友好。

    4. 应用案例和使用建议


    - 典型应用:
    - 电力转换设备(如UPS、逆变器、整流器、驱动器)
    - 直流系统(如直流公共总线、直流注入制动)
    - 电池保护应用(如储能系统)
    - 电动汽车充电站
    - 加热器和电源供应器
    - 使用建议:
    - 在安装过程中确保正确选择合适的熔断器类型,避免因过载导致设备损坏。
    - 定期检查并更换已烧毁的熔断器,以保持系统的正常运行。
    - 根据应用要求选择合适的电流等级,确保设备得到适当的保护。

    5. 兼容性和支持


    - 兼容性:
    - POWR-SPEED® 系列熔断器设计兼容于多种电力转换和保护设备,适用范围广泛。
    - 支持:
    - 厂商提供了详尽的技术文档、配件及安装指南。
    - 微动开关(如MS3H1000C 和 MS7H1500C)可用于增强故障检测功能。

    6. 常见问题与解决方案


    - 问题: 熔断器在正常运行中烧毁。
    - 解决办法: 检查负载电流是否超过额定电流。如果负载过大,请调整负载或增加更多保护措施。
    - 问题: 熔断器在没有过电流的情况下意外烧毁。
    - 解决办法: 检查接线是否正确,以及是否有其他因素影响其性能(如接头松动、过热等)。如有必要,请联系技术支持。

    7. 总结和推荐


    总体而言,POWR-SPEED®系列熔断器因其出色的性能和广泛的用途,在保护敏感电力半导体设备方面表现出色。它们提供了卓越的电流限制能力和循环耐久性,并且易于集成到现有系统中。尽管价格较高,但考虑到其高效能和高可靠性,我们推荐在关键电力设备和系统中使用。此外,厂商提供的全面支持和文档使其成为理想的设备保护选择。

PSR033UL2000X参数

参数
熔断电流 200KA,150KA
额定电压-AC 600V
额定电压-DC 480V
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t 1234320A²S
额定电流 2KA
长*宽*高 49.2mm*73.5mm*79.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR033UL2000X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR033UL2000X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR033UL2000X PSR033UL2000X数据手册

PSR033UL2000X封装设计

查看详情并下载
Symbol
Footprint
3D Model
