PLED9UQ12

产品分类:
厂牌: LITTELFUSE
产品描述:
供应商型号: F6299DKR-ND
供应商: Digi-Key
标准整包数: 1

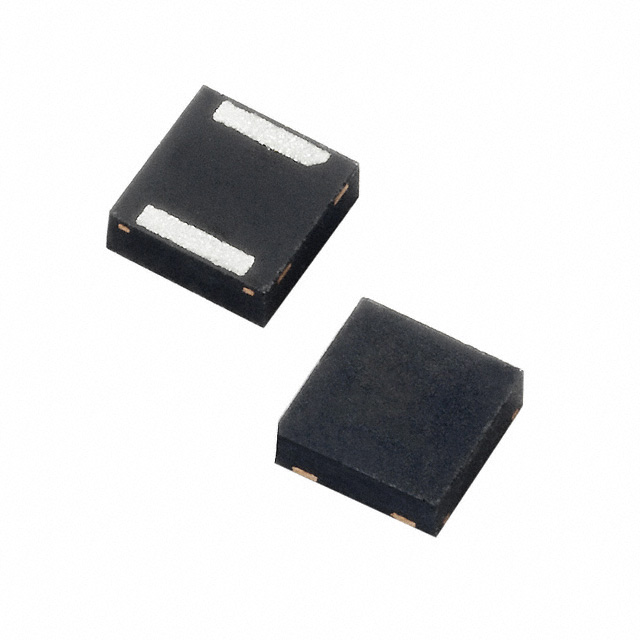

LITTELFUSE  PLED9UQ12

PLED9UQ12概述

    PLED Unidirectional Series Open LED Protectors

    1. 产品简介


    PLED Unidirectional Series(PLEDxUx系列)是一款专为LED照明设计的保护装置。这类保护器主要应用于室外LED照明系统,如路灯、户外标识牌、飞机跑道灯及路侧警示灯等领域。PLED保护器通过提供一个电子切换分流路径来确保即使单个LED出现开路故障,整个LED灯串仍能正常工作,同时提供反向电池或反向电源极性保护。

    2. 技术参数


    电气特性
    - 额定电压(VDRM):6V至35V
    - 击穿电压(VBR):6V至18V
    - 正向电流(IF):1.0A至2.0A
    - 反向电流(IH):1.0mA至2.0mA
    - 温度范围:-40°C至+150°C
    - 热阻(RθJA):DO-214AA型号为90°C/W,QFN型号为120°C/W
    - 标准支持:RoHS认证,无卤素

    3. 产品特点和优势


    快速开关
    - 本系列产品具有快速切换的特点,可在短时间内恢复正常工作状态。
    反向电池/电源保护
    - 在反接电池或反接电源情况下,可以有效防止过流现象,保护电路安全。
    自动复位
    - 在断电后自动恢复,无需人工干预。
    小巧封装
    - 提供两种表面贴装封装,包括低轮廓的QFN封装和标准的DO-214AA封装,适用于高密度板应用。
    适应工业环境
    - 兼容性好,适用于各种工业照明环境。
    兼容PWM
    - 支持高达10kHz的脉冲宽度调制(PWM)频率。

    4. 应用案例和使用建议


    PLED Unidirectional Series在多个应用场景中表现优异,特别是在户外照明、航空跑道灯光系统中。在实际使用过程中,建议:
    - 严格遵守焊接条件以确保良好的电气连接。
    - 使用高质量的PCB材料以优化热传导性能。
    - 在安装前仔细检查电路布局,确保各元件正确安装。

    5. 兼容性和支持


    PLED Unidirectional Series兼容不同类型的LED灯具,特别是一、二、三瓦LED灯,其正向特性电压约为3V。此外,该产品符合工业标准,如UL认证和RoHS规定,提供全面的客户支持和售后保障。

    6. 常见问题与解决方案


    问题1:如何确认PLED保护器是否正常工作?
    - 解决方案:通过观察PLED的工作电压和电流来判断,如果在正常工作状态下,保护器应显示一定的电压降。
    问题2:如何避免过热?
    - 解决方案:遵循指定的焊接参数和热管理策略,确保合适的散热条件。

    7. 总结和推荐


    综上所述,PLED Unidirectional Series具备快速切换、自动复位、小巧封装等显著优势,特别适合应用于高可靠性要求的户外LED照明项目。总体来看,该产品是一款高效可靠的LED保护解决方案,值得推荐。

PLED9UQ12参数

参数
长*宽*高 3mm(长度)*1mm(高度)
通用封装 TDFN-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PLED9UQ12厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PLED9UQ12数据手册

厂牌 PDF简要描述 下载
LITTELFUSE LITTELFUSE PLED9UQ12 PLED9UQ12数据手册

PLED9UQ12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3455 ¥ 11.3695
10+ $ 0.8185 ¥ 6.8497
500+ $ 0.457 ¥ 3.8243
1000+ $ 0.4202 ¥ 3.5165
2000+ $ 0.389 ¥ 3.2552
库存: 3936
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.36
