0506015.MXEP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 61A²S 快速熔断 Cartridge,Ceramic 15A 插件,D7XL32.7MM 通孔安装 32.72mm(长度)
供应商型号: 576-0506015.MXEP
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 0506015.MXEP

0506015.MXEP概述

    电子元器件产品技术手册

    产品简介

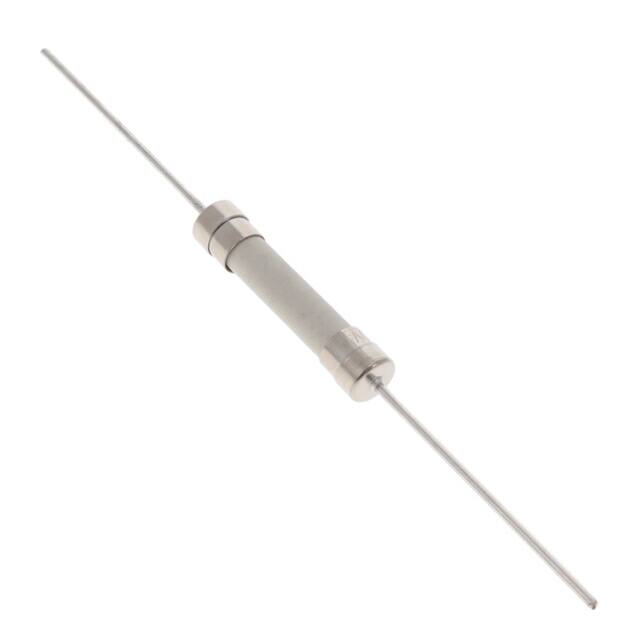

    Littelfuse公司的506系列快熔陶瓷管式保险丝是一种专为高直流能量应用设计的电子元器件。这种保险丝具有600Vdc的额定电压和强大的断流能力,特别适用于需要高度可靠电路保护的应用场合。该产品提供两种形态:圆柱形和轴向引脚型,同时满足无铅、卤素自由和符合RoHS标准的要求。

    技术参数


    - 电流范围:15A至20A
    - 电压等级:600Vdc
    - 断流能力:高达10,000A
    - 熔断时间:在100%电流时最小为3600秒,在200%电流时最大为120秒
    - 额定冷电阻:0.006至0.008欧姆
    - 材料特性:陶瓷材质,镍镀黄铜帽
    - 工作温度范围:-55°C 至 +125°C
    - 尺寸:直径6.3±0.3mm,长度32.72±1.12mm
    - 包装选项:散装、带状包装(1000个/卷)

    产品特点和优势


    506系列快熔保险丝的主要特点是其卓越的断流能力和紧凑的设计,非常适合需要高性能电路保护的应用。其无铅和环保特性也使其在现代电子设计中更具竞争力。此外,这款保险丝符合多个安全认证标准,包括UL 248-14,确保其在各种应用场景中的可靠性。

    应用案例和使用建议


    506系列保险丝广泛应用于高能量和功率效率应用中,如工业控制设备、通信系统和电源转换装置。根据技术手册中的描述,产品在实际应用中表现出色。对于需要更高电流或电压的应用场景,可以考虑使用Littelfuse提供的其他配件,如不同类型的保险丝夹具。实际使用时,建议对具体应用进行测试,以确保最佳性能和安全性。

    兼容性和支持


    该产品与多种类型的配件兼容,包括直插式保险丝夹、低轮廓OMNI-BLOK®保险丝座和高电流端子保险丝座。这些配件可提高安装的灵活性和便捷性。同时,制造商提供了详尽的技术支持和客户服务,包括在线资料、样品和专业咨询,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:在高温环境下保险丝容易过早熔断?
    解决方案:确认所选型号的工作温度范围,并在实际应用中保持适当的冷却措施。
    2. 问题:保险丝在正常运行中熔断?
    解决方案:检查电路是否有短路或过载情况,必要时更换更大容量的保险丝。
    3. 问题:保险丝安装后无法正常工作?
    解决方案:检查连接是否正确且牢固,确保没有松动或接触不良的情况。

    总结和推荐


    总体而言,Littelfuse 506系列快熔陶瓷管式保险丝以其强大的性能、广泛的适用性和优秀的可靠性成为市场上的佼佼者。无论是在工业自动化还是通讯设备中,该产品都能提供可靠的电路保护。因此,强烈推荐在高能量和功率效率应用中使用此款保险丝,以提升系统的稳定性和安全性。

0506015.MXEP参数

参数
熔断 I²t 61A²S
额定电流 15A
熔断电流 -
额定电压-AC -
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
长*宽*高 32.72mm(长度)
通用封装 插件,D7XL32.7MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0506015.MXEP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0506015.MXEP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0506015.MXEP 0506015.MXEP数据手册

0506015.MXEP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.8305
5+ $ 4.8415
10+ $ 4.268
50+ $ 3.4776
100+ $ 3.2076
250+ $ 2.8836
500+ $ 2.772
1000+ $ 2.7615
库存: 983
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 5.83
