首页  >  产品百科  >  PSR033DS1800X

PSR033DS1800X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 500V 650V 952196A²S 200KA,150KA 快速熔断 Square 1.8KA 支架安装,螺纹安装 49.2mm*73.5mm*79.5mm
供应商型号: ZT-PSR033DS1800X
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 PSR033DS1800X

PSR033DS1800X概述

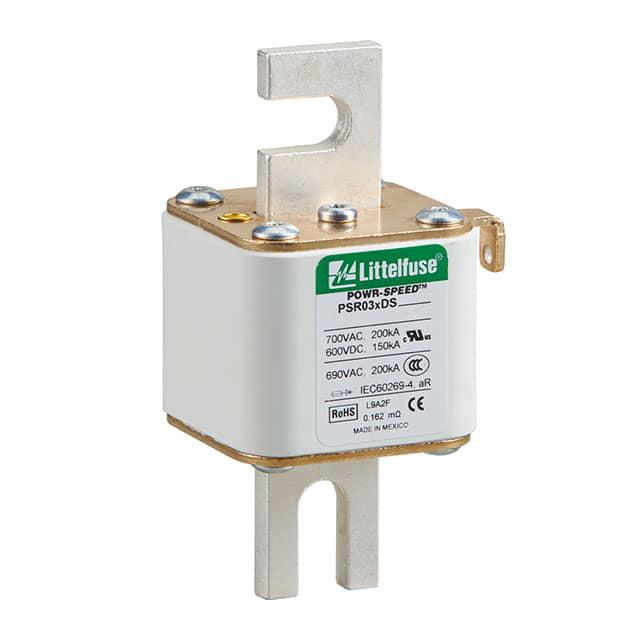

    POWR-SPEED® Fuse: 高速方形体保险丝

    产品简介


    POWR-SPEED® 系列高速方形体保险丝由 Littelfuse 生产,专为保护电力半导体设备设计。这些设备包括二极管、双向可控硅、IGBT(绝缘栅双极晶体管)、晶闸管、功率场效应晶体管(MOSFET)等。此类设备常用于电源转换和电源调节设备中,如变频驱动器、逆变器、不间断电源(UPS)、整流器和软启动器。由于这类设备对线路突波或过电流条件非常敏感,需要高精度和快速响应的保护,因此 POWR-SPEED® 系列保险丝提供了必要的保护功能。

    技术参数


    - 电压范围:交流电压范围为 550 V 至 1300 V;直流电压范围为 480 V 至 1000 V。
    - 电流范围:40 A 到 2000 A。
    - 分断能力:交流最大分断能力为 200 kA,直流为 150 kA。
    - 时间常数:10 ms。
    - 微动开关:可选配置,用于外部指示。
    - 封装材料:主体为陶瓷,触点为镀铜。
    - 认证:UL 248-13 认证(文件编号 E71611),C-UR-US 认证(文件编号 E71611),IEC 60269-4 (Class aR) 认证,中国强制性产品认证(CCC)。
    - 工作温度:-55 °C 至 +125 °C。
    - 存储温度:最高为 +35 °C,相对湿度小于 65%。

    产品特点和优势


    - 最佳直流性能:在直流应用中表现出色。
    - 极高的限流能力:快速限制电流的能力有助于防止过载和短路。
    - 优秀的循环能力:可以承受多次故障电流而不降低性能。
    - 全球认证:包括 UL、CCC 和 IEC 标准。
    - 视觉和微动开关指示:提供直观的熔断指示,便于维护。
    - 低功耗设计:在全电流下功耗低。
    - 符合美国和加拿大要求:满足国际标准,适用于多种市场。
    - IEC60269-4 中的 Class aR 表现:确保在高压直流应用中具有卓越的分断能力。

    应用案例和使用建议


    - 电源转换设备:如 UPS、逆变器、整流器和驱动器。
    - 直流系统:例如直流公共总线、直流注入制动。
    - 电池保护应用:储能系统。
    - 电动汽车充电站:高可靠性要求下的重要组件。
    - 加热器和电源供应:提供额外的安全保障。
    使用建议:
    - 在设计电源转换设备时,应考虑保险丝的工作环境和电流需求,选择合适的保险丝型号。
    - 安装过程中要确保正确固定保险丝,并保持良好的接触,以避免热失控。

    兼容性和支持


    - 该产品提供 DIN 43653 刀片式终端连接,便于安装和更换。
    - 通过与微动开关的配合使用,可以实现外部熔断指示。
    - 提供 UL、CCC 和 IEC 的认证,确保在全球范围内广泛适用。
    - 厂商提供技术支持和售后服务,确保客户能获得及时的帮助和指导。

    常见问题与解决方案


    - Q: 如何检查保险丝是否已熔断?
    - A: 使用目视检查保险丝上的指示灯或外部微动开关进行确认。

    - Q: 如何正确安装保险丝?
    - A: 确保连接牢固,避免过热和电路不稳定。根据手册中提供的安装指南进行操作。
    - Q: 是否可以在极端环境下使用保险丝?
    - A: 可以,只要确保在规定的温度范围内使用,保险丝可以承受-55 °C 至 +125 °C 的温度。

    总结和推荐


    POWR-SPEED® 系列高速方形体保险丝是一款高度可靠的产品,适用于多种电源转换设备和保护应用。其高性能、耐用性和全球认证使其成为市场的领先者。对于需要高性能保护和可靠性的应用来说,这款保险丝是理想的选择。强烈推荐给那些寻求高效、安全和全球认可的电源保护解决方案的客户。

PSR033DS1800X参数

参数
熔断电流 200KA,150KA
额定电压-AC 650V
额定电压-DC 500V
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t 952196A²S
额定电流 1.8KA
长*宽*高 49.2mm*73.5mm*79.5mm
安装方式 支架安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装

PSR033DS1800X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR033DS1800X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR033DS1800X PSR033DS1800X数据手册

PSR033DS1800X封装设计

查看详情并下载
Symbol
Footprint
3D Model
