首页  >  产品百科  >  30312000131

30312000131

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 63V 125V 0.17A²S 快速熔断 Board Mount (Cartridge Style Excluded) 2A 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: 576-30312000131
供应商: Mouser
标准整包数: 1

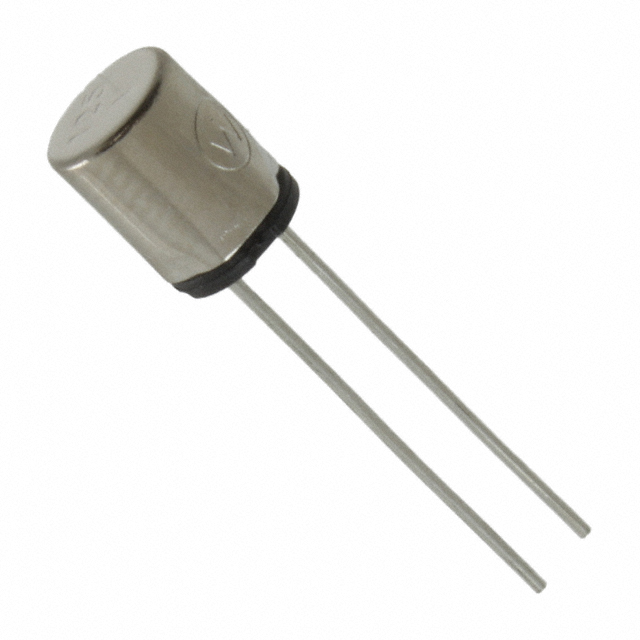

LITTELFUSE 熔断保险丝 30312000131

30312000131概述

    文章:Littelfuse TR3系列快熔断保险丝的技术手册

    产品简介


    Littelfuse TR3系列是快速熔断型保险丝,主要用于工业控制器、电源供应器、消费电子产品及电池充电器等领域。其独特的设计使其在保护电路免受过电流损害方面表现优异,适用于多种苛刻的工作环境。

    技术参数


    | 参数名称 | 规格 |

    | 额定电流范围 | 0.050A 至 5A |
    | 电压等级 | 125V |
    | 破坏能力 | 50A@125VAC, 50A@63VDC |
    | 冷态电阻(欧姆) | 0.00007 至 1.5 |
    | 电流最大压降(mV) | 1.0×IN,最大值 |
    | 最大功率损耗(mW) | 1.0×IN,最大值 |
    | 熔断积分 | 10×IN,最大值 |
    | 认证批准 | E67006, 051378, RoHS Pb |

    产品特点和优势


    - 减少PCB空间需求
    - 直接焊接或插件版本
    - 国际认证
    - 低内部电阻
    - 防震壳体
    - 符合RoHS标准,无铅无卤素
    - 可用范围广,从0.050A到5A

    应用案例和使用建议


    TR3系列快熔断保险丝广泛应用于消费电子产品、电源供应器、电池充电器和工业控制器等。根据技术手册中的应用场景,这些保险丝通常用于需要高可靠性和快速响应时间的场合。建议在使用时考虑温度变化对电流的影响,特别是在极端温度环境下。此外,使用时应注意符合规定的焊接参数以确保产品的长期稳定运行。

    兼容性和支持


    该保险丝与其他电子元件具有良好的兼容性,适用于各种标准的电路板布局。厂商提供了详细的焊接参数指导,以帮助用户正确安装。此外,技术支持服务也为用户提供了专业的指导和支持。

    常见问题与解决方案


    1. 问题:保险丝未在预期电流下熔断。
    - 解决办法:检查电流是否超出额定范围,或者是否存在连接不良的情况。

    2. 问题:保险丝熔断后无法再次使用。
    - 解决办法:更换新的保险丝,并检查负载电路是否存在问题。

    3. 问题:焊接过程中保险丝损坏。
    - 解决办法:确保遵循正确的焊接参数,并避免长时间的高温暴露。

    总结和推荐


    总体而言,Littelfuse TR3系列快熔断保险丝在保证电路安全的同时具备高效能和广泛应用范围,非常适合对可靠性要求高的工业应用。推荐选择TR3系列作为电路保护的最佳选择。

30312000131参数

参数
熔断 I²t 0.17A²S
额定电流 2A
熔断电流 -
额定电压-AC 125V
额定电压-DC 63V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 8mm(长度)*8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

30312000131厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

30312000131数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 30312000131 30312000131数据手册

30312000131封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.934 ¥ 50.1423
5+ $ 5.52 ¥ 44.616
10+ $ 5.093 ¥ 43.0359
50+ $ 3.888 ¥ 32.8536
100+ $ 3.672 ¥ 31.0284
200+ $ 3.3804 ¥ 28.5644
600+ $ 3.066 ¥ 25.9077
1000+ $ 2.919 ¥ 24.6656
2600+ $ 2.877 ¥ 24.3107
库存: 128
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.14
