首页  >  产品百科  >  JLLN040.TXLSE

JLLN040.TXLSE

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 160V 300V 快速熔断 Cartridge 40A 通孔安装 22.2mm(长度)
供应商型号: 18-JLLN040.TXLSE-ND
供应商: Digi-Key
标准整包数: 1

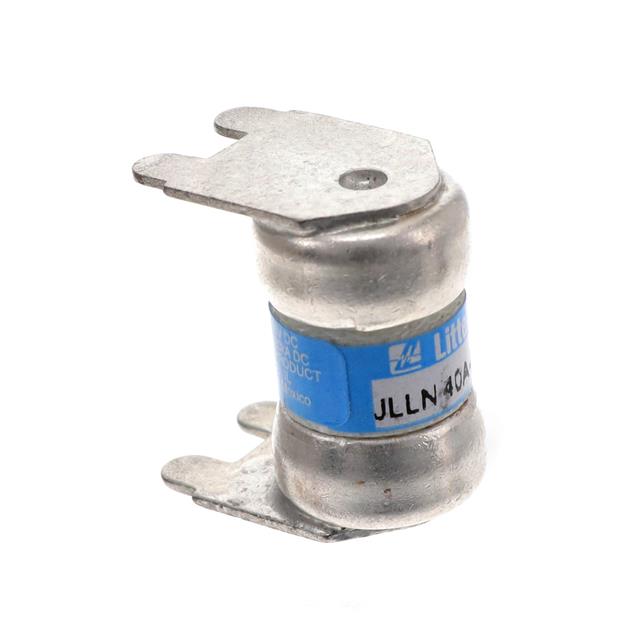

LITTELFUSE 熔断保险丝 JLLN040.TXLSE

JLLN040.TXLSE概述

    文章:JLLN 系列快速动作保险丝技术手册解析

    1. 产品简介


    JLLN 系列保险丝是美国 Littelfuse 公司生产的紧凑型快速动作保险丝。这些保险丝的设计旨在为驱动器和敏感组件提供短路保护,特别适用于非感应电路和设备。它们可以在符合 NEC(国家电气规范)的标准下提供快速过载和短路保护。此外,JLLN 保险丝还用于紧凑型主开关、电能转换设备(如逆变器、整流器、UPS)、电源供应和配电单元等。

    2. 技术参数


    - 电压等级:交流 300V,直流 160V(1-60A),直流 125V(70-1200A)
    - 电流范围:1A 至 1200A
    - 断流能力:交流 200kA,直流 50kA(1-30A),直流 20kA(35-1200A)
    - 材料:1-30A 使用酚醛树脂体和青铜帽;35-1200A 使用酚醛树脂体和铜帽
    - 标准认证:UL 认证(E81895 和 E71611),CSA 认证(LR29862),CE 声明(EUDOC-JLLN220711),符合 RoHS 指令 2011/65/EU 及欧盟 2015/863 指令

    3. 产品特点和优势


    - 200,000 安培空气限流:提供可靠的大电流中断能力,确保安全性能。
    - 电流限流:减少短路电流导致的加热和磁效应,延长设备使用寿命。
    - 快速动作:适用于需要快速过载保护的设备。
    - POWR-GARD® 技术:确保高质量的过流保护。
    - 紧凑设计:体积小,仅需占用比传统 R 级保险丝更少的空间,提高了空间利用率。

    4. 应用案例和使用建议


    - 变量速度驱动:用于电机控制系统的短路保护。
    - 电力转换设备:如逆变器、整流器和不间断电源系统,确保系统稳定运行。
    - 电能分配单元:提供可靠的过载保护和短路防护。
    - 紧凑型主开关:减少安装空间需求。
    - 单独供电和计量设备:确保独立设备的用电安全。
    使用建议:在高电流环境下使用时,注意散热问题,确保良好的散热条件,以避免保险丝因过热而失效。同时,建议定期检查和更换保险丝,以确保设备的持续稳定运行。

    5. 兼容性和支持


    - 兼容性:JLLN 系列保险丝适用于多种电路和设备,特别是针对 Littelfuse 的其他同类产品,可以实现更好的整体解决方案。
    - 支持服务:Littelfuse 提供优质的售后服务和技术支持,确保用户能够获得所需的帮助。

    6. 常见问题与解决方案


    - 问题:如何正确安装 JLLN 系列保险丝?
    - 解答:确保按照制造商提供的说明书进行正确的安装步骤,通常需要使用合适的熔断器座,并确保安装位置通风良好。

    - 问题:如何确定何时更换 JLLN 系列保险丝?
    - 解答:当设备发生过载或短路故障后,需要及时更换新的保险丝。可以通过观察保险丝是否已经烧毁来判断。

    7. 总结和推荐


    JLLN 系列保险丝以其卓越的性能和紧凑的尺寸在市场上具备明显的优势。它不仅能在高电流环境中提供可靠的短路保护,还能显著提高空间利用率。对于需要紧凑和高效过流保护的应用场合,推荐选择 JLLN 系列保险丝。不过,在使用前务必仔细阅读手册并确保正确安装和维护。

JLLN040.TXLSE参数

参数
熔断电流 -
额定电压-AC 300V
额定电压-DC 160V
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 40A
长*宽*高 22.2mm(长度)
安装方式 通孔安装
应用等级 工业级
包装方式 盒装

JLLN040.TXLSE厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JLLN040.TXLSE数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE JLLN040.TXLSE JLLN040.TXLSE数据手册

JLLN040.TXLSE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 52.312 ¥ 433.5357
5+ $ 43.3992 ¥ 359.6709
50+ $ 33.1463 ¥ 274.6996
100+ $ 30.5344 ¥ 253.0538
250+ $ 27.3687 ¥ 226.8183
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 433.53
