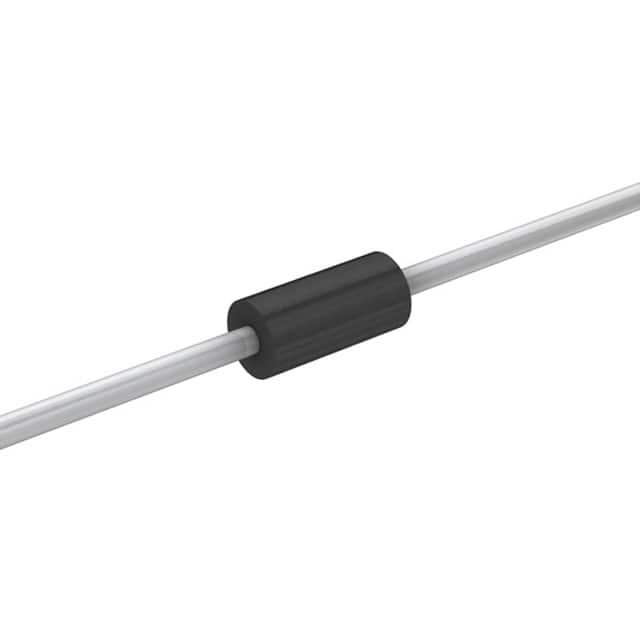

P4KE43CA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 36.8V 双向 400W 6.9A 59.3V 40.9V DO-204AL,DO-41 通孔安装
供应商型号: 576-P4KE43CA
供应商: Mouser
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 P4KE43CA

P4KE43CA概述

    P4KE 系列瞬态电压抑制二极管技术手册

    1. 产品简介


    P4KE系列瞬态电压抑制(TVS)二极管是专为电信、计算机、工业ICT设备及消费电子应用中的I/O接口、VCC总线及其他敏感电路提供保护而设计的产品。其主要功能是在面对快速瞬态高压脉冲时,能够有效地保护电子设备免受电快速瞬变(EFTs)、静电放电(ESD)及感应雷击等破坏性影响。

    2. 技术参数


    P4KE系列瞬态电压抑制二极管的主要技术参数如下:
    - 峰值脉冲功率耗散(图2):400W(10/1000μs测试波形)
    - 稳态功率耗散(无限热沉条件):1.5W
    - 单半正弦波脉冲峰值正向浪涌电流(8.3ms):60A
    - 正向导通电压(25A):3.5V(单芯片部件)/5.0V(堆叠芯片部件)
    - 工作结温和存储温度范围:-55°C至175°C
    - 典型热阻(结至引脚):60°C/W
    - 典型热阻(结至环境):100°C/W
    - 认证:UL、RoHS合规、无卤素、符合JEDEC JESD201A标准的晶须测试
    对于双方向的P4KE系列二极管,相关技术参数如下:
    | 部件编号 | 反向截止电压VR (V) | 击穿电压VBR@ IT (V) | 最大钳位电压VC @ Ipp (V) | 最大峰值脉冲电流Ipp (A) | 最大反向漏电流IR @ VR(µA) |
    |
    | P4KE6.8A | 5.80 | 6.45 | 7.14 | 10 | 10.5 |
    | P4KE7.5A | 6.40 | 7.13 | 7.88 | 10 | 11.3 |
    | ... | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    P4KE系列瞬态电压抑制二极管的主要特点是:
    - 高峰值脉冲功率耗散能力(400W),能有效吸收瞬态电压冲击
    - 快速响应时间(通常小于1.0ps)
    - 卓越的钳位能力
    - 低增量浪涌电阻
    - 具有良好的高温焊接可靠性(260°C/40秒)
    这些特点使其在各类应用中表现出色,尤其适合需要高可靠性保护的场合。

    4. 应用案例和使用建议


    P4KE系列瞬态电压抑制二极管广泛应用于多种电子设备,例如:
    - 数据通信设备:保护数据线路免受雷击和静电干扰
    - 工业控制设备:保护关键电路免受电源波动的影响
    - 消费电子产品:增强便携式设备的耐用性
    使用建议:
    - 合理选择型号:根据具体应用的电压和电流需求选择合适的P4KE系列二极管型号
    - 正确安装:确保二极管的正负极正确连接,并考虑散热措施以提高使用寿命
    - 定期检测:在运行过程中定期检测二极管的工作状态,确保其持续发挥保护作用

    5. 兼容性和支持


    P4KE系列瞬态电压抑制二极管与市场上主流的电子元件和设备兼容,适用于表面贴装技术(SMT)和通孔技术(THT)的焊接过程。Littelfuse公司提供了详尽的技术支持,包括设计指南、安装手册及售后维护服务,确保用户能够顺利使用产品并获得最佳效果。

    6. 常见问题与解决方案


    常见的问题及其解决方案包括:
    - 问题1:二极管损坏
    解决方案:检查应用电路中的电压是否超过二极管的耐压范围,并适当增加过压保护措施
    - 问题2:反向漏电流过大
    解决方案:确保二极管的工作温度不超过其额定范围,并进行适当的散热处理

    7. 总结和推荐


    总体而言,P4KE系列瞬态电压抑制二极管凭借其卓越的性能、可靠的设计及广泛的适用性,在众多应用领域表现出色。其高效保护能力和长期稳定性使其成为电子设备保护的理想选择。因此,强烈推荐使用P4KE系列二极管以保障系统的稳定运行。

P4KE43CA参数

参数
峰值脉冲电流 6.9A
峰值脉冲功率 400W
极性 双向
工作电压 36.8V
箝位电压 59.3V
击穿电压 40.9V
DO-204AL,DO-41,Axial
通用封装 DO-204AL,DO-41
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P4KE43CA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P4KE43CA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P4KE43CA P4KE43CA数据手册

P4KE43CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6095 ¥ 5.1503
10+ $ 0.4669 ¥ 3.9453
100+ $ 0.2105 ¥ 1.7783
1000+ $ 0.1544 ¥ 1.305
5000+ $ 0.1415 ¥ 1.1955
10000+ $ 0.1253 ¥ 1.0586
25000+ $ 0.1166 ¥ 0.9848
库存: 5247
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.15
