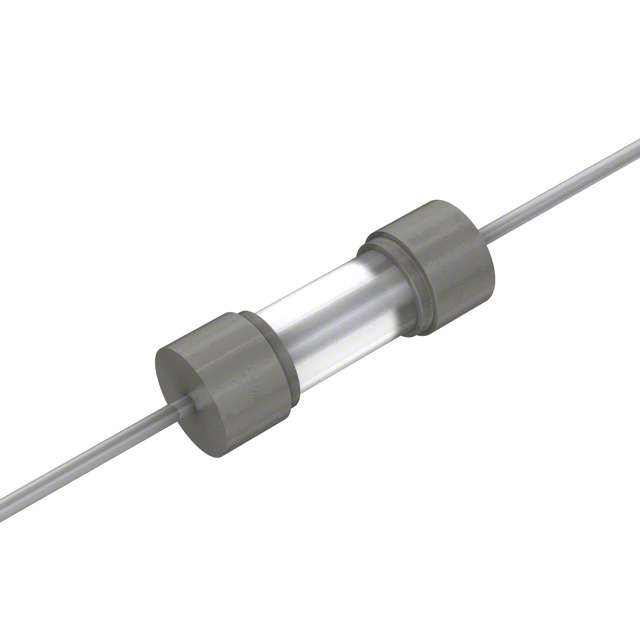

0672.200DRT4P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.0114A²S 快速熔断 Cartridge,Glass 200mA 标准安装,盒式安装,通孔安装 11mm(长度)
供应商型号: ZT-0672.200DRT4P
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0672.200DRT4P

0672.200DRT4P概述

    文章:玻璃体快熔式保险丝672系列技术手册解析

    1. 产品简介


    玻璃体快熔式保险丝672系列是一款专为电源适配器、照明系统及其它相关应用设计的紧凑型玻璃体保险丝。该保险丝符合UL和CSA标准,适用于广泛的电压和电流需求。通过采用紧凑型设计和快速熔断功能,672系列能够有效保护电路免受过载和短路引起的损害,确保稳定和安全的运行。

    2. 技术参数


    - 额定电流: 0.1A至10A
    - 额定电压: 250VAC
    - 熔断时间:
    - 额定电流100%时,至少4小时
    - 额定电流200%时,最慢5秒内熔断
    - 中断能力: 50A@250VAC
    - 电气特性:
    - 抗热冲击电阻范围:0.00194Ω至0.508Ω
    - 熔化能量(i2t)范围:0.00194A²sec至88.5A²sec
    - 封装选项:
    - 散装包装(每包1000个)
    - 编带与卷盘包装(每包1500个)


    3. 产品特点和优势


    - 快速熔断: 快速熔断特性可及时切断故障电流,避免潜在的安全隐患。
    - 高可靠性: 符合UL和CSA认证,确保在不同应用环境下的可靠表现。
    - 紧凑型设计: 紧凑的外形设计适合多种小型设备,节省空间并提供更高的集成度。
    - 广泛适用性: 适用于多种应用场景,如电源适配器、照明系统和通用电源等。

    4. 应用案例和使用建议


    应用案例: 672系列保险丝广泛应用于消费电子产品、工业控制系统和照明设备中,例如智能手机充电器、LED灯泡及电源模块。这些设备对过流保护有较高的要求,因此672系列在这些应用中能够发挥重要作用。
    使用建议:
    - 温度敏感环境: 在高温环境下,由于抗热冲击电阻可能变化,应适当调整额定值以确保正常工作。
    - 正确安装: 安装时确保引脚牢固焊接,以避免因接触不良导致的过热和损坏。

    5. 兼容性和支持


    - 兼容性: 672系列保险丝与市场上主流的电路板连接方式兼容,可直接焊接或通过插接方式安装。
    - 技术支持: 厂商提供详尽的技术文档、安装指南及客户支持服务,确保用户可以顺利部署和使用该产品。

    6. 常见问题与解决方案


    - 问题: 安装后发现保险丝频繁熔断
    - 解决方案: 检查是否有瞬时过流现象,确认连接线路是否负载过大,调整合适的额定电流。
    - 问题: 短路导致无法正常工作
    - 解决方案: 确认电源适配器输出电压稳定且不超过额定值,确保保险丝安装位置远离易燃物。

    7. 总结和推荐


    综上所述,玻璃体快熔式保险丝672系列凭借其快速熔断、高可靠性、紧凑型设计等特点,在各种电源管理和保护应用中表现出色。其广泛的适用性和优秀的技术支持使其成为众多工程师和制造商的理想选择。对于追求高效能和稳定性的用户而言,强烈推荐使用672系列保险丝来保障其产品的安全性和可靠性。

0672.200DRT4P参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.0114A²S
额定电流 200mA
熔断电流 -
长*宽*高 11mm(长度)
安装方式 标准安装,盒式安装,通孔安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

0672.200DRT4P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0672.200DRT4P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0672.200DRT4P 0672.200DRT4P数据手册

0672.200DRT4P封装设计

查看详情并下载
Symbol
Footprint
3D Model
