AC240LTR

产品分类: 陶瓷气体放电管(GDT)
厂牌: LITTELFUSE
产品描述: Littelfuse 气体放电管, 直流击穿电压600V, 轴向, 最大浪涌电流 10kA
供应商型号: AC240LTR
供应商: 国内现货
标准整包数: 1

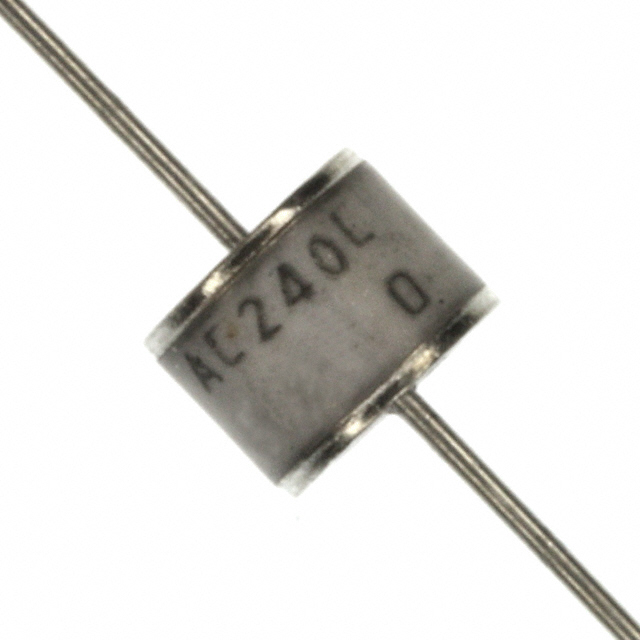

LITTELFUSE 陶瓷气体放电管(GDT) AC240LTR

AC240LTR概述

    气体放电管(Gas Discharge Tubes)技术手册

    1. 产品简介


    气体放电管是一种用于交流电路保护的电子元器件。它主要包括AC系列和CG3系列,分别适用于不同电压等级的应用。AC系列主要用于120VAC和240VAC的线路保护,而CG3系列则具有较高的电压保护能力(1.0 - 7.5KV),适用于高隔离要求的场合。这些气体放电管广泛应用于CRT终端、CATV设备、天线、电源供应、医疗电子等领域。

    2. 技术参数


    | 参数项 | AC120 | AC240 | CG3系列 |

    | DC击穿电压(V) | 230-285 | 480-600 | 800-6200 |
    | 冲击击穿电压(V) | 285-340 | 600-720 | 1000-7800 |
    | 灭弧电压(V) | 25 | 25 | 25 |
    | 绝缘电阻(GΩ) | 10 | 10 | 10 |
    | 电容(pF) | <1.5 | <1.5 | <1.5 |
    | 额定AC放电电流(A) | 5 | 10 | 5-10 |
    | 最大冲击电流(kA) | 5 | 10 | 10 |

    3. 产品特点和优势


    - 坚固的陶瓷金属结构:确保在恶劣环境下的长期稳定运行。
    - 低电容特性:<1.5 pF的低电容,使得对信号的干扰最小化。
    - 多样化的包装选择:提供无引脚核心和带引脚两种包装方式,以及卷带式包装,方便大规模生产和组装。

    4. 应用案例和使用建议


    - 应用案例:
    - AC系列:适用于120V和240V的电源线路保护,如家用电器和工业设备的电源线路。
    - CG3系列:适用于高电压应用,如长距离分支电路、短距离分支电路、电源供应、测试设备等。

    - 使用建议:
    - 在安装过程中,需要根据具体的应用场景选择合适的电压等级,并确保正确连接电路。
    - 在使用时,应注意避免过高的电流冲击,定期检查维护以保持其最佳性能。

    5. 兼容性和支持


    - 兼容性:CG3系列的产品兼容大多数标准电气系统,但由于UL认证目前尚未完成,对于特定应用需进一步验证。
    - 支持:厂商提供了详细的资料和样品,同时可提供焊接参数和技术支持,以帮助客户更好地理解和应用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动困难 | 检查连接是否稳固,确认电压等级是否匹配。 |
    | 放电电流不稳定 | 确认负载是否符合要求,调整电路参数。 |
    | 设备过热 | 检查散热条件,必要时增加冷却措施。 |

    7. 总结和推荐


    总的来说,气体放电管(Gas Discharge Tubes)系列具有出色的保护性能和适应性,适用于多种高压和高隔离需求的场合。建议用户根据具体的应用需求选择合适的型号,并结合厂商提供的技术支持来确保最佳的使用效果。

AC240LTR参数

参数
故障安全保护
直流火花放电 800V
脉冲放电电流(8/20μs) 5KA
极数 2
长*宽*高 6mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

AC240LTR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

AC240LTR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 陶瓷气体放电管(GDT) LITTELFUSE AC240LTR AC240LTR数据手册

AC240LTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
