PSR032FS0400Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 11104A²S 200KA,150KA 快速熔断 Square 400A 支架安装,螺纹安装 51mm*60mm*66mm
供应商型号: ZT-PSR032FS0400Z
供应商: 海外现货
标准整包数: 1

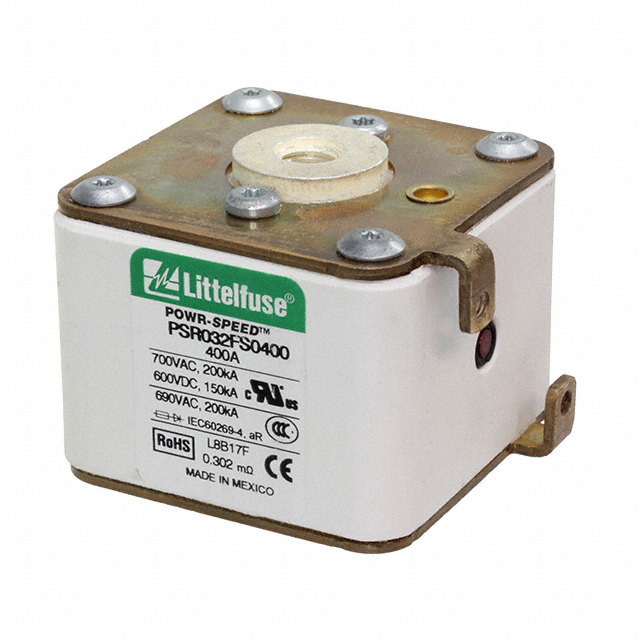

LITTELFUSE 熔断保险丝 PSR032FS0400Z

PSR032FS0400Z概述

    # POWR-SPEED® 系列高速方形体保险丝技术手册

    产品简介


    Littelfuse 的 POWR-SPEED® 系列高速方形体保险丝是专为保护电力半导体器件(如二极管、晶闸管、IGBT、可控硅整流器、MOSFET和其他固态器件)设计的产品。这些器件通常用于电力转换和电力调节设备中,如变频器、逆变器、不间断电源(UPS)、整流器和软启动器。此类设备的设计需要高精度的电力半导体器件,它们无法承受线路瞬变或过电流条件,因此需要快速可靠的保护措施。

    技术参数


    规格
    - 电压范围: 交流 (AC): 550 V - 1300 V,直流 (DC): 500 V - 1000 V
    - 电流范围: 40 A - 2000 A
    - 中断能力: 交流 (AC): 100 kA - 200 kA,直流 (DC): 150 kA
    - 时间常数: 10 ms
    - 认证: UL 248-13 Recognized (E71611),C-UR-US (E71611),IEC 60269-4 (Class aR),CCC
    - 环保标准: 符合RoHS和REACH标准
    - 工作温度范围: -55°C 至 +125°C
    - 存储温度: 最高+35°C,相对湿度<65%
    电气特性
    根据不同型号,其电流范围、额定电压、熔断能力(预弧)、总熔断时间(\(I^2t\))以及瓦特损耗有所不同。具体参数参见下表:
    | 尺寸 | 编号 | 电流范围 (A) | 额定电压 (V) | 熔断能力 (kA) | 总熔断时间 \(I^2t\) (A2s) | 功耗 (W) |

    | 30 | PSR030FL0040 | 40 | 690 | 200 | 76 | 12 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 最佳直流性能: 在各种条件下都能提供出色的直流保护性能。
    2. 高度电流限制: 快速切断以最大限度地减少电流对系统的影响。
    3. 卓越的循环能力: 可重复使用且可靠性高。
    4. 全球认证: 符合国际和北美标准,包括cURus、CCC和IEC。
    5. 直接安装设计: 直接连接到母线端,便于布线和安装。
    6. 视觉指示: 可视化和可选的微动开关,可以清晰显示保险丝是否已熔断。
    7. 低功耗设计: 在全电流范围内保持较低的功率损耗。
    8. 符合标准: 适用于美国和加拿大的要求。
    9. aR 类型性能: 符合 IEC 60269-4 Class aR 标准。

    应用案例和使用建议


    典型应用
    - 电力转换设备: UPS、逆变器、整流器和驱动器。
    - 直流系统: DC公共总线、DC注入制动。
    - 电池保护应用: 能源存储系统。
    - 电动汽车充电站
    - 加热器和电源
    使用建议
    1. 正确选择规格: 根据负载要求仔细选择合适的电流和电压规格。
    2. 环境适应性: 保险丝应在规定的温度和湿度环境下使用。
    3. 定期检查: 定期检查微动开关的状态,确保及时更换已熔断的保险丝。

    兼容性和支持


    该保险丝与标准电路板及设备相兼容,可直接安装于母线上。Littelfuse 提供全面的技术支持和维护服务,包括安装指南、常见问题解答和用户手册。

    常见问题与解决方案


    1. Q: 保险丝为什么会烧毁?
    - A: 过载或短路。检查电路,替换故障部件并重新安装保险丝。
    2. Q: 为什么保险丝无法切断大电流?
    - A: 可能存在接触不良或保险丝自身的问题。检查连接情况,必要时更换新的保险丝。
    3. Q: 保险丝的工作温度如何?
    - A: 工作温度范围为-55°C至+125°C,但储存温度不应超过+35°C且相对湿度<65%。

    总结和推荐


    综上所述,Littelfuse 的 POWR-SPEED® 系列高速方形体保险丝具备卓越的性能和广泛的适用范围。它不仅能够满足严格的电气安全标准,还具有出色的电流限制和循环能力。对于需要保护关键电力半导体器件的应用来说,这是一款值得信赖的选择。强烈推荐用于各类电力转换和调节设备。

PSR032FS0400Z参数

参数
熔断 I²t 11104A²S
额定电流 400A
熔断电流 200KA,150KA
额定电压-AC 700V
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Square
长*宽*高 51mm*60mm*66mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

PSR032FS0400Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR032FS0400Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR032FS0400Z PSR032FS0400Z数据手册
