02343.15MXBP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 29.795A²S 中速熔断 Cartridge,Glass 3.15A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: ZT-02343.15MXBP
供应商: 海外现货
标准整包数: 1

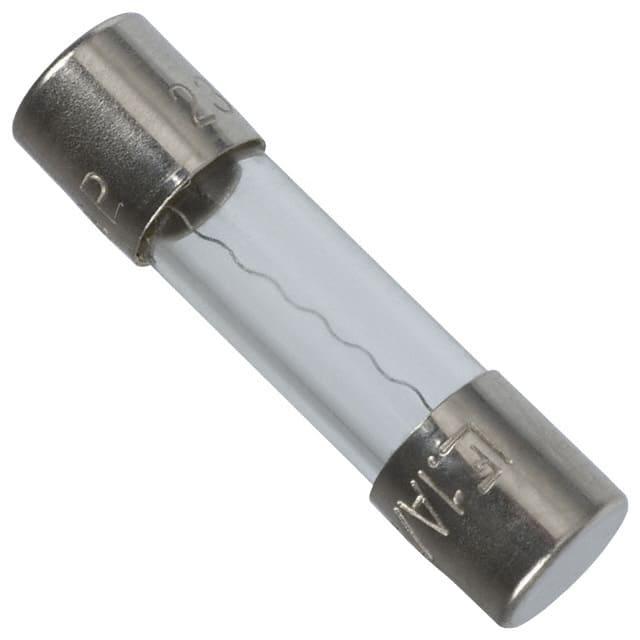

LITTELFUSE 熔断保险丝 02343.15MXBP

02343.15MXBP概述

    234系列5x20毫米中速动作保险丝技术手册

    1. 产品简介


    234系列5x20毫米中速动作保险丝是为各类家用电器和设备提供补充保护的玻璃/陶瓷体式管状保险丝。这些保险丝按照UL标准设计,可用于个人组件或内部电路的单独保护。保险丝以引线式和无引线式(端子式)形式提供,适用电流范围广泛,从1A到10A。

    2. 技术参数


    - 保险丝等级:中速动作
    - 型号范围:234系列
    - 尺寸:5x20毫米
    - 材料:玻璃(1A-3.5A),陶瓷(4A-10A)
    - 引脚:镀镍黄铜帽,镀锡铜引脚
    - 额定电压:250V
    - 最大分断电流:250VAC时100A,125VAC时10000A
    - 电阻:0.0107至0.1750欧姆
    - 熔化时间:不同电流下的最小熔化时间为秒级到分钟级
    - 温度范围:工作温度-55°C至+125°C
    - 认证:符合UL、CSA、ANCE 248-1和248-14标准

    3. 产品特点和优势


    - 设计与标准:符合UL/CSA/ANCE 248-1和248-14标准,提供中速动作保护。
    - 材料:根据电流不同采用玻璃或陶瓷材质,提供可靠的物理和电气性能。
    - 环保:RoHS合规,无铅设计,符合现代环保要求。
    - 电气特性:在不同的电流下,熔化时间和分断电流均经过严格测试,确保长期稳定可靠的工作。
    - 适用范围广:适用于多种家用电器及工业设备的电路保护需求。

    4. 应用案例和使用建议


    - 应用示例:用于空调、冰箱、洗衣机、电动工具等设备的电路保护。
    - 使用建议:
    - 在进行焊接时,建议预热时间为60-180秒,最高焊点温度不超过260°C,焊接时间控制在2-5秒之间。
    - 手工焊接时,建议使用350°C±5°C的电烙铁,加热时间不超过5秒。
    - 不建议使用红外回流焊或对流回流焊工艺。

    5. 兼容性和支持


    - 兼容性:可与其他Littelfuse品牌的相关保险丝配件搭配使用,具体可参考产品配件推荐章节。
    - 技术支持:提供全面的技术文档和样品,用户可通过官方渠道获取详细的资料和支持。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的保险丝?
    - 解决方案:根据设备的工作电流和环境条件选择合适的额定值,确保保险丝既能有效保护电路,又不会因过载而频繁烧断。

    - 问题2:焊接过程中保险丝损坏怎么办?
    - 解决方案:检查焊接温度和时间是否在推荐范围内,必要时调整焊接参数,并确保使用适当的助焊剂和冷却方式。

    7. 总结和推荐


    234系列5x20毫米中速动作保险丝具有广泛的适用范围和卓越的性能表现,尤其适合家用电器和工业设备的电路保护。其稳定的熔化特性和优秀的环境适应能力使其成为同类产品中的佼佼者。总体而言,强烈推荐此款保险丝用于各种需要可靠保护的应用场合。

02343.15MXBP参数

参数
额定电压-DC -
熔断特性 中速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 29.795A²S
额定电流 3.15A
熔断电流 -
额定电压-AC 250V
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

02343.15MXBP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

02343.15MXBP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 02343.15MXBP 02343.15MXBP数据手册

02343.15MXBP封装设计

查看详情并下载
Symbol
Footprint
3D Model
