39211000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 5.8A²S 25A 慢速熔断 Board Mount (Cartridge Style Excluded) 1A 通孔安装 8.5mm*4mm*8mm
供应商型号: 14M-39211000000
供应商: 云汉优选
标准整包数: 5

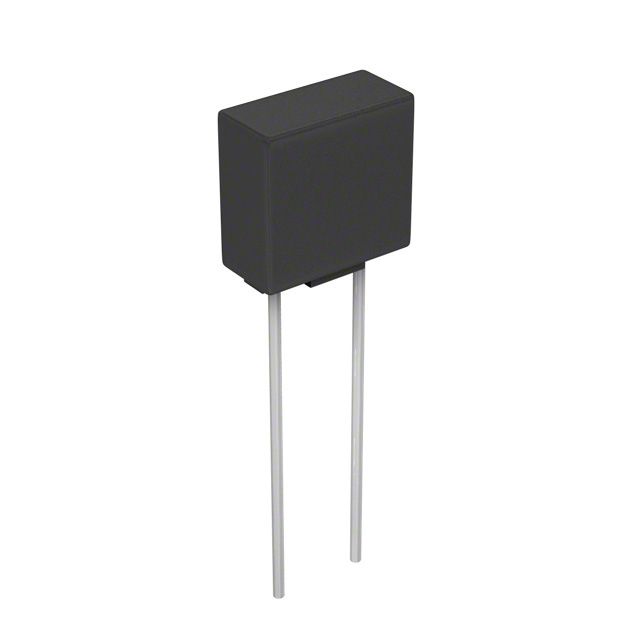

LITTELFUSE 熔断保险丝 39211000000

39211000000概述


    产品简介


    392系列时间延迟熔断器(TE5) 是一款适用于多种应用场景的电子元件,旨在提供高效的电路保护。这类时间延迟熔断器主要用于电池充电器、消费电子产品、电源供应器、工业控制器及充电设备等领域。它们的设计符合国际标准(如IEC 60127-3),确保了在广泛应用中的可靠性和安全性。

    技术参数


    - 额定电流范围: 0.28A至6.3A
    - 电压等级: 250V
    - 批准机构: 包括CE认证(126983, 1606079, E67006, PS E JET1896-31007-2002, CQC07012021162, SU05024 - 7013A, SU05024 - 7014B, SU05024 - 7015B, SU05024 - 7016B, SU05024 - 7017B, SU05024 - 7018B)
    - 内部电阻: 规格由不同额定电流决定(如1.00A对应的内部电阻为0.0715Ω)
    - 断开能力: 规格由不同额定电流决定(如3.15A对应的断开能力为32A@250VAC)

    产品特点和优势


    - 减少PCB空间需求: 能够在紧凑的空间内有效工作,尤其适用于现代消费电子设备。
    - 直接焊接或插件版本: 提供灵活性和方便安装的选择。
    - 低内部电阻: 确保在运行过程中产生较少的热量损失。
    - 抗冲击安全外壳: 在各种条件下保持可靠性。
    - 无卤素、无铅且RoHS合规: 满足环保要求。
    - 无红磷配方: 减少潜在风险。

    应用案例和使用建议


    这些熔断器广泛应用于电池充电器、消费电子产品、电源供应器及工业控制系统。根据手册中的使用建议,我们推荐在使用这些设备时进行严格的应用测试,以确保最佳效果。具体来说,在波峰焊工艺中,预热时间应在60-180秒之间,焊接温度应不超过260°C,焊接时间为2-5秒。

    兼容性和支持


    这些熔断器与其他电子元件和设备具有良好的兼容性,适合广泛的应用场景。制造商提供了详细的支持文档和技术资源,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1: 设备无法启动
    - 解决方法: 检查是否由于过载导致熔断器断开。可以查看是否有任何短路或过载的情况,并更换相应规格的熔断器。
    - 问题2: 设备间歇性断电
    - 解决方法: 重新检查连接线路和负载情况,必要时调整或更换合适的熔断器。
    - 问题3: 高温环境下设备表现不稳定
    - 解决方法: 按照说明书中的建议重新评级操作温度,以确保在高温条件下的稳定性能。

    总结和推荐


    总的来说,392系列时间延迟熔断器凭借其独特的特性和优势,如紧凑设计、良好的兼容性、抗冲击能力和环保材料的使用,在众多应用中表现出色。强烈推荐用于需要可靠电路保护的各类电子产品和系统中。

39211000000参数

参数
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 5.8A²S
额定电流 1A
熔断电流 25A
额定电压-AC 250V
额定电压-DC -
长*宽*高 8.5mm*4mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装,弹夹装

39211000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

39211000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 39211000000 39211000000数据手册

39211000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.5684
50+ ¥ 0.559
150+ ¥ 0.4421
500+ ¥ 0.3726
1500+ ¥ 0.341
2500+ ¥ 0.3158
库存: 1120
起订量: 5 增量: 1400
交货地:
最小起订量为:5
合计: ¥ 2.84
