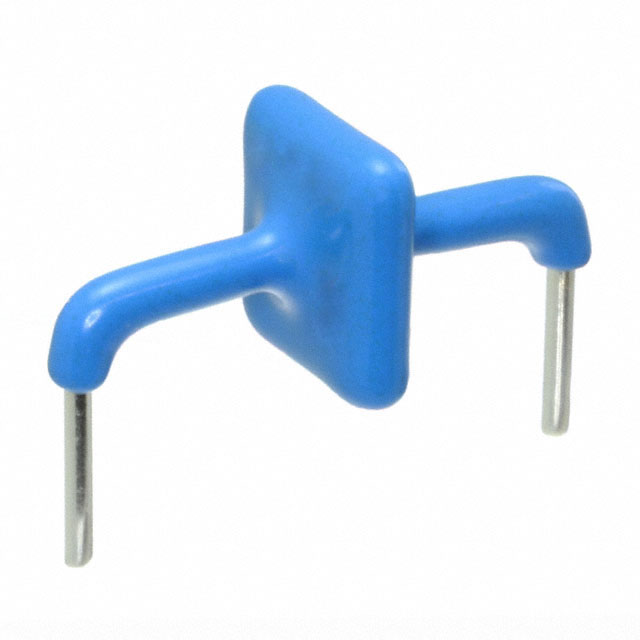

AK10-066C

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 10KA 120V 72V 中心安装,通孔安装 24.15mm(长度)*24.15mm(宽度)
供应商型号: 576-AK10-066C
供应商: Mouser
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 AK10-066C

AK10-066C概述

    # Transient Voltage Suppression Diodes (AK10 Series) 技术手册解析

    产品简介


    基本信息
    - 产品类型: Transient Voltage Suppression Diodes (瞬态电压抑制二极管)
    - 主要功能: 在交流和直流线路保护中提供高功率保护
    - 应用领域:
    - 工业控制: 可用于各种工业自动化控制系统中的过压保护
    - 通信设备: 适用于通信设备的数据线ESD(静电放电)和EFT(电快速瞬变脉冲群)保护
    - 电源系统: 为电源系统提供电压波动保护

    技术参数


    最大额定值和热特性
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 操作存储温度范围 | TSTG | -55 至 150 | °C |
    | 操作结温范围 | TJ | -55 至 125 | °C |
    | 电流额定值 | IPP | 10 | kA |
    电气特性
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 额定反向漏电流 | IR | 10 | μA |
    | 反向击穿电压 | VBR | 15 ~ 530 | V |
    | 最大钳位电压 | VCL | 16 ~ 750 | V |
    | 峰值脉冲电流 | IPP | 10,000 | A |
    | 最大温度系数 | (%)/°C | 0.1 ~ 12.0 |
    物理规格
    | 参数 | 符号 | 值 (Inches) | 值 (Millimeters) |
    ||
    | A | - | 0.950 +/- 0.04 | 24.15 +/- 1.00 |
    | B | - | 0.095 +/- 0.024 | 2.4 +/- 0.60 |
    | C | - | 0.236 +/- 0.04 | 6.00 +/- 1.00 |
    | D | - | 0.570 max. | 14.48 max. |

    产品特点和优势


    独特功能和优势
    - 低钳位电压: 高效降低电压波动的影响
    - 超紧凑设计: 尺寸仅为传统解决方案的十分之一
    - 快响应时间: 非常快速的反应速度
    - 反向击穿电压精确: 击穿电压稳定,精度高
    - 兼容性强: 可以串联和并联使用,适合各种复杂电路
    - 环保: 无卤素,符合RoHS标准
    市场竞争力
    - 可靠性高: 能够承受高电流冲击,适用于严苛的应用环境
    - 广泛应用: 可广泛应用于工业控制、通信设备和电源系统中

    应用案例和使用建议


    应用案例
    - 工业控制: 用于传感器和执行器的过压保护
    - 通信设备: 为网络接口卡提供保护
    - 电源系统: 在不间断电源系统中防止电压波动引起的损坏
    使用建议
    - 正确选型: 根据实际需求选择合适的电压等级和电流等级
    - 合理布局: 注意放置位置,避免受到机械应力和电磁干扰
    - 定期检查: 定期进行电气测试,确保长期稳定运行

    兼容性和支持


    兼容性
    - 焊接工艺: 支持波峰焊接,峰值温度可达265°C,浸渍时间为10秒
    - 接线兼容: 具有对称引脚,易于组装和焊接
    支持
    - 厂商支持: Littelfuse提供详尽的技术支持和售后服务

    常见问题与解决方案


    常见问题及解决方案
    1. 问题: 设备启动时出现异常噪声
    - 解决方案: 检查接地是否良好,确保所有连接点牢固
    2. 问题: 二极管损坏后失效
    - 解决方案: 更换二极管前,先查明导致损坏的原因并解决

    总结和推荐


    综合评估
    - 优点:
    - 低钳位电压和快速响应使其成为过压保护的理想选择
    - 超紧凑的设计便于空间受限的应用
    - 环保且符合RoHS标准
    - 推荐度: 强烈推荐用于需要高性能过压保护的应用场合
    结论
    AK10系列瞬态电压抑制二极管是一款非常优秀的电子产品,具有高度的可靠性和广泛应用的潜力。它不仅适用于工业控制、通信设备和电源系统,还因其环保特性而备受推崇。如果你需要一个高性能的过压保护解决方案,AK10系列无疑是最佳选择。

AK10-066C参数

参数
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 120V
击穿电压 72V
峰值脉冲电流 10KA
长*宽*高 24.15mm(长度)*24.15mm(宽度)
安装方式 中心安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

AK10-066C厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

AK10-066C数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE AK10-066C AK10-066C数据手册
