0473.500HAT1L

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 力特 一次性保险丝, 500mA, 125V 交流/直流, T熔断速度, 轴向
供应商型号: 5413136
供应商: 海外现货
标准整包数: 10

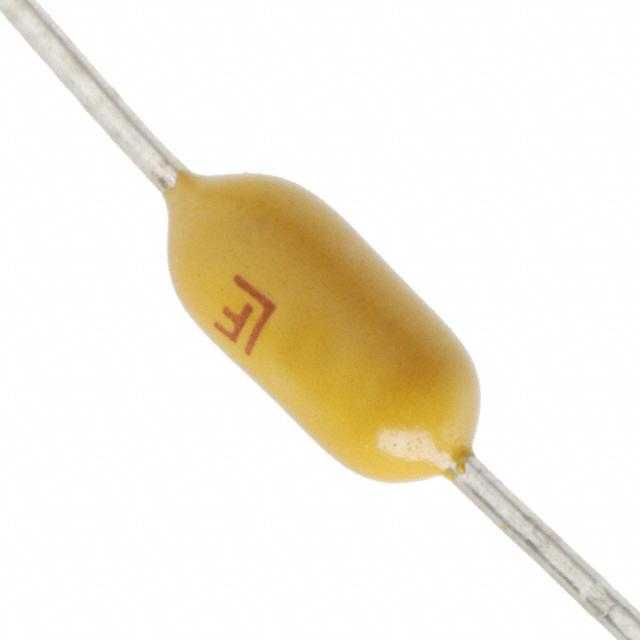

LITTELFUSE 熔断保险丝 0473.500HAT1L

0473.500HAT1L概述

    PICO® II Slo-Blo® 473 Series Fuse 技术手册解析

    产品简介


    PICO® II Slo-Blo® 473 系列熔断器 是一款适用于多种电子设备的小型、高效熔断器。该产品融合了时间延迟特性与PICO®熔断器系列的可靠性能,主要应用于平板显示电视、LCD显示器、照明系统、医疗设备和工业设备等领域。其核心特点是能够在过载条件下快速反应,有效保护电路,同时具有较小的外形尺寸和宽泛的工作温度范围。

    技术参数


    - 电气特性:
    - 增强浪涌电流承受能力
    - 小巧体积
    - 电流额定值范围:0.375A 至 7A
    - 无卤素且符合RoHS标准
    - 广泛的工作温度范围
    - 低温度再评定
    - 机械特性:
    - 铅丝采用纯锡涂层铜线
    - 拉力测试标准:MIL-STD-202,方法211,测试条件A(轴向拉力7磅)
    - 振动测试标准:MIL-STD-202,方法201(10-55 Hz);MIL-STD-202,方法204,测试条件C(55-2000 Hz,峰值10 Gs)
    - 冲击测试标准:MIL-STD-202,方法213,测试条件I(100 Gs峰值,6毫秒)

    产品特点和优势


    - 增强的浪涌电流承受能力:该熔断器能够有效地承受启动时的浪涌电流,从而减少误动作的可能性。
    - 小尺寸设计:适合空间受限的应用场景,如便携式设备和小型电器。
    - 宽泛的电流额定值:满足不同应用场合的需求,从0.375A到7A不等。
    - 低温度再评定:在低温环境下也能保持可靠的性能,延长使用寿命。
    - 多样的应用范围:广泛应用于消费电子、医疗、工业等多个领域,是电子设备不可或缺的安全组件。

    应用案例和使用建议


    - 平板显示电视:用于电视电源部分的短路保护。
    - LCD显示器:保护显示器内部电路免受过载损坏。
    - 照明系统:确保LED灯串等照明设备的安全运行。
    - 医疗设备:保障医疗仪器内部电路的安全性。
    - 工业设备:用于各种工业自动化控制系统中,提供过载保护。
    使用建议:
    - 在安装过程中,请遵循制造商推荐的手工焊接参数。
    - 避免使用红外或对流再流焊工艺,以防损害熔断器。
    - 定期进行应用测试以确保其性能稳定。

    兼容性和支持


    - 与设备兼容性:此款熔断器可与各种主流电子设备兼容。
    - 技术支持:Littelfuse公司提供了详细的技术文档和样品,帮助客户更好地理解和应用该产品。

    常见问题与解决方案


    - Q1:如何正确焊接此款熔断器?
    - A1:建议使用手工焊接方法,具体参数参考技术手册中的“推荐手工焊接参数”部分。

    - Q2:在低温环境下,熔断器的性能是否会受到影响?
    - A2:不会。PICO® II Slo-Blo® 473系列熔断器具有低温度再评定特性,确保在低温环境中仍能正常工作。

    - Q3:如何处理设备发生短路后熔断器的更换?
    - A3:参照设备手册中的步骤进行更换,确保新熔断器与原型号一致,避免使用不当引起故障。

    总结和推荐


    综上所述,PICO® II Slo-Blo® 473系列熔断器以其卓越的时间延迟特性、高可靠性、小尺寸和广泛的适用性,在市场上具有极高的竞争力。其在多种电子设备中的广泛应用证明了其优秀的产品性能。我们强烈推荐这款产品给需要高可靠性和紧凑设计的应用场合。

0473.500HAT1L参数

参数
熔断 I²t 0.21A²S
额定电流 500mA
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Time Delay/Slow Blow
长*宽*高 62.7mm*3.43mm*7.11mm
安装方式 盒式安装

0473.500HAT1L厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0473.500HAT1L数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0473.500HAT1L 0473.500HAT1L数据手册

0473.500HAT1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 11.6367
100+ ¥ 11.1085
500+ ¥ 10.8323
1500+ ¥ 10.5625
2500+ ¥ 10.297
库存: 58
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 116.36
