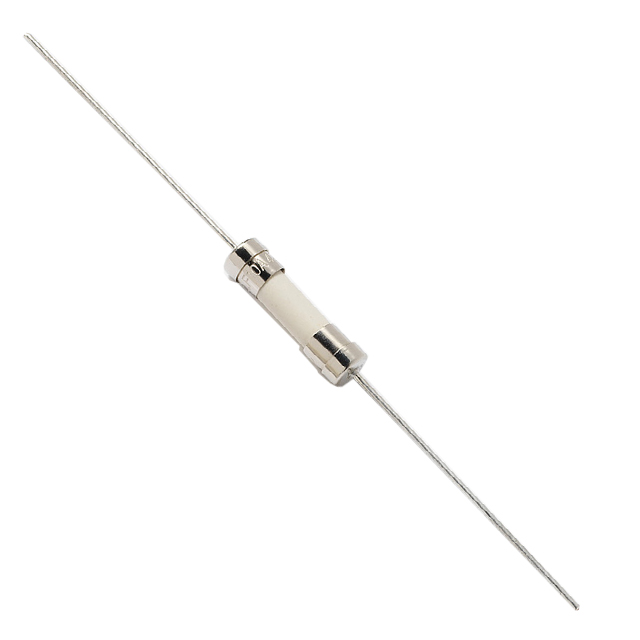

0487020.MXEP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 420V 420V 390A²S 快速熔断 Cartridge,Ceramic 20A 插件,D5.5XL21.5MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: 0487020.MXEP
供应商: 国内现货
标准整包数: 1000
LITTELFUSE 熔断保险丝 0487020.MXEP

0487020.MXEP概述

    # Littelfuse 487系列5x20mm快速动作陶瓷体保险丝

    产品简介


    Littelfuse的487系列5x20mm快速动作陶瓷体保险丝是一种具有高电流处理能力的高速熔断元件,专为电信电源供应系统、数据中心服务器电源供应系统以及其他需要高效能和高功率的应用场合设计。其主要功能是在短路和过流故障情况下保护电路,通过在电源单元(PSU)与电路断路器面板之间提供最佳协调来保障系统的稳定运行。

    技术参数


    | 参数 | 值 |

    | 电流范围 | 8 - 20A |
    | 开关时间(额定电流) | 60分钟内最小开断时间 |
    | 开关时间(210%额定电流) | 最大30分钟,最小30秒 |
    | 开关时间(275%额定电流) | 最小0.04秒,最大20秒 |
    | 开关时间(400%额定电流) | 最小0.01秒,最大1.0秒 |
    | 开关时间(1000%额定电流) | 最大0.03秒 |
    | 额定电压 | 420VAC / 420VDC |
    | 分断电流(420VDC) | 300A |
    | 分断电流(420VAC) | 200A |
    | 标称冷态电阻 | 0.0134 Ω |
    | 融化I²t | 65 A²s |

    产品特点和优势


    1. 低I²t和快速熔断:具备较低的融化能量和快速响应时间。
    2. 高电流等级:在5x20mm的小尺寸内支持高达20A的电流。
    3. 电压等级:符合420VAC/420VDC的标准。
    4. 不同封装形式:提供卡式和轴向引脚两种版本。
    5. 环保认证:符合RoHS标准且无铅。
    6. 安全认证:已获得UL和EN认证。

    应用案例和使用建议


    应用案例
    该保险丝广泛应用于电信电源系统、数据中心服务器电源系统以及高能量需求的应用场合,例如三相电源供应系统、逆变器和灯具等。
    使用建议
    1. 安装位置选择:建议将保险丝放置在容易接近的位置,以便于维护和更换。
    2. 散热管理:由于电流较大,应确保良好的散热环境以避免过热。
    3. 波峰焊接参数调整:预热温度应在100℃至150℃之间,预热时间为60-180秒,焊料温度不应超过260℃,焊接时间为2-5秒。

    兼容性和支持


    - 兼容性:该保险丝可与多种电子设备和电源系统配合使用,适用于广泛的工业应用场景。
    - 技术支持:Littelfuse提供了详尽的技术文档和支持,包括产品手册、应用指南和问题解答等。

    常见问题与解决方案


    1. 问题:如何判断保险丝是否已熔断?
    - 解决方案:使用万用表测量两端电阻,若显示无限大,则表明保险丝已熔断。

    2. 问题:如何正确选择保险丝型号?
    - 解决方案:根据负载电流大小及应用要求选择合适的电流等级和电压等级的保险丝。

    总结和推荐


    Littelfuse 487系列5x20mm快速动作陶瓷体保险丝凭借其出色的性能和可靠性,适用于各种高电流需求的应用场合。其独特的快速响应时间和高效能使其成为市场上极具竞争力的产品之一。推荐用户在电信电源系统、数据中心和高能量应用中考虑使用该产品。
    以上是关于Littelfuse 487系列5x20mm快速动作陶瓷体保险丝的技术手册概述。希望这些信息对您有所帮助。

0487020.MXEP参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 390A²S
额定电流 20A
熔断电流 -
额定电压-AC 420V
额定电压-DC 420V
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.5XL21.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0487020.MXEP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0487020.MXEP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0487020.MXEP 0487020.MXEP数据手册

0487020.MXEP封装设计

查看详情并下载
Symbol
Footprint
3D Model
