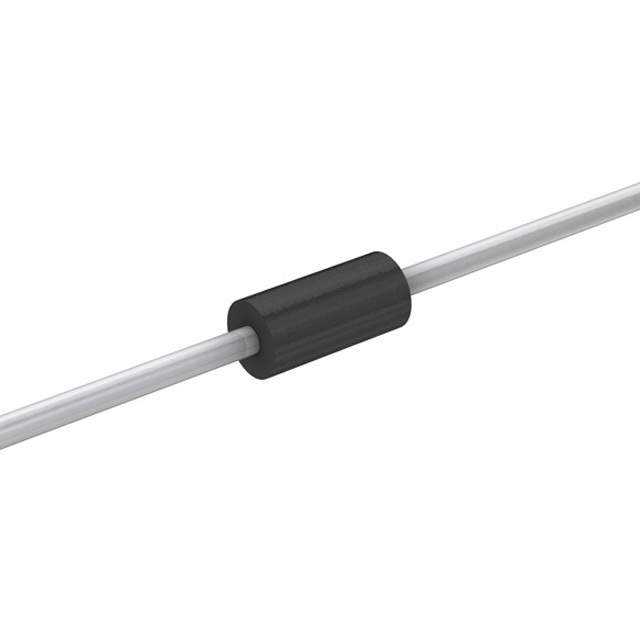

P4KE13CA-B

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 11.1V 双向 400W 22.5A 18.2V 12.4V DO-204AL,DO-41 通孔安装
供应商型号: P4KE13CA-B-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 P4KE13CA-B

P4KE13CA-B概述

    # Littelfuse P4KE 系列 TVS 二极管技术手册

    产品简介


    Littelfuse 的 P4KE 系列 TVS(瞬态电压抑制)二极管是一种高性能保护元件,专为 I/O 接口、VCC 总线和其他脆弱电路提供保护而设计。广泛应用于通信、计算机、工业信息通信技术(ICT)设备及消费电子等领域。该系列产品以其卓越的电性能、快速响应能力和出色的防浪涌能力著称,可有效抵御 EFT(电快速瞬变脉冲群)、ESD(静电放电)及感应雷击瞬态现象。
    主要功能
    - 保护敏感电子设备免受 EFT 和 ESD 的损害。
    - 提供高可靠性电涌防护。
    - 快速响应时间,典型值小于 1.0 微秒。
    应用领域
    - 通信设备:路由器、交换机等。
    - 计算机及外围设备:服务器、工作站、PC 主板等。
    - 工业设备:工业控制、自动化设备等。
    - 消费电子产品:智能手机、平板电脑等。

    技术参数


    以下是 P4KE 系列 TVS 二极管的关键技术规格:
    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 峰值脉冲功率耗散(单芯片) | PPPM | 400 | W |
    | 峰值脉冲功率耗散(叠芯片) | PPPM | 600 | W |
    | 稳态功率耗散(无限热沉,75℃) | PD | 1.5 | W |
    | 最大瞬态正向浪涌电流 | IFsm | 60 | A |
    | 最大正向导通电压(单芯片) | VF | 3.5/5.0 | V |
    | 最大正向导通电压(叠芯片) | VF | 3.5/5.0 | V |
    | 工作温度范围 | TJ, TSTG | -55 至 +175 | ℃ |
    | 热阻(结到引脚) | RθJL | 60 | ℃/W |
    | 热阻(结到环境) | RθJA | 100 | ℃/W |
    此外,P4KE 系列 TVS 二极管具备以下特点:
    - 快速响应时间(典型值 < 1.0 微秒)。
    - 高可靠性短路失效模式。
    - 符合 RoHS 标准,无卤素环保设计。
    - 通过多项认证,如 IEC 61000-4-2 ESD 测试、UL 认证等。

    产品特点和优势


    独特功能
    - 高峰值脉冲功率耗散能力(400W 至 600W),适用于多种高能浪涌环境。
    - 叠芯片设计进一步提升性能,适用于更高要求的应用。
    - 具备低泄漏电流特性,典型值 ≤ 1 μA。
    - 温度补偿机制确保工作稳定,避免因温度变化导致的性能波动。
    市场竞争力
    - 极高的性价比,适合大规模工业和消费级应用。
    - 快速响应时间和出色的保护性能使其成为市场上的热门选择。
    - 超强的环境适应性(-55℃ 至 +175℃),适用于极端工作条件。

    应用案例和使用建议


    典型应用场景
    1. 通信设备保护:保护通信接口(如以太网端口)免受雷击和 ESD 损害。
    2. 电源系统防护:为电源模块和总线提供过压保护。
    3. 消费电子保护:保护智能设备的 USB 端口和音频接口。
    使用建议
    - 在设计中合理选择 VBR(击穿电压)值,以确保二极管能够有效地保护电路免受瞬态电压的影响。
    - 确保良好的散热设计,尤其是在高功率应用中。
    - 结合外部电容使用,优化二极管的响应速度和保护效果。

    兼容性和支持


    兼容性
    - 支持多种封装形式(如 DO-41)。
    - 兼容各类焊接工艺,包括回流焊和波峰焊。
    厂商支持
    - 提供详尽的技术文档和支持服务。
    - 提供样品申请服务,便于客户进行测试和验证。

    常见问题与解决方案


    问题 1:二极管过热失效
    原因:长时间运行或不当散热设计。
    解决方案:增加散热片或优化 PCB 设计以提高散热效率。
    问题 2:漏电流过高
    原因:温度超出正常工作范围。
    解决方案:检查周围环境温度,必要时加装温控装置。
    问题 3:响应时间不足
    原因:选用的型号无法满足快速响应需求。
    解决方案:根据具体应用选择更高的 VBR 或改用叠芯片型号。

    总结和推荐


    综合评估
    Littelfuse P4KE 系列 TVS 二极管凭借其高可靠性、快速响应时间和优异的性能表现,在通信、计算机和消费电子领域具有广泛应用前景。它不仅能够有效保护敏感电子设备,还能显著提升系统的整体稳定性。
    是否推荐
    强烈推荐!对于需要高效浪涌保护且对成本敏感的项目,P4KE 系列是理想的选择。无论是大批量生产还是原型开发,它都能满足多样化的需求。

    注:本文基于 Littelfuse 提供的技术手册撰写,所有信息均来源于官方资料。请在使用前仔细阅读完整手册并咨询专业工程师。

P4KE13CA-B参数

参数
工作电压 11.1V
箝位电压 18.2V
击穿电压 12.4V
峰值脉冲电流 22.5A
峰值脉冲功率 400W
极性 双向
5.2mm(Max)
DO-204AL,DO-41,Axial
通用封装 DO-204AL,DO-41
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

P4KE13CA-B厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P4KE13CA-B数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P4KE13CA-B P4KE13CA-B数据手册

P4KE13CA-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.759 ¥ 6.4136
10+ $ 0.4439 ¥ 3.7508
100+ $ 0.2738 ¥ 2.2916
500+ $ 0.2075 ¥ 1.7367
1000+ $ 0.1861 ¥ 1.5577
2000+ $ 0.1681 ¥ 1.4069
5000+ $ 0.1486 ¥ 1.2436
10000+ $ 0.1365 ¥ 1.1427
50000+ $ 0.1161 ¥ 0.9716
库存: 852
起订量: 1 增量: 1
