0451004.MR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 3.152A²S 快速熔断 Board Mount (Cartridge Style Excluded) 4A 2410 贴片安装 6.1mm*2.69mm*2.69mm
供应商型号: 0451004.MR
供应商: Master
标准整包数: 1000

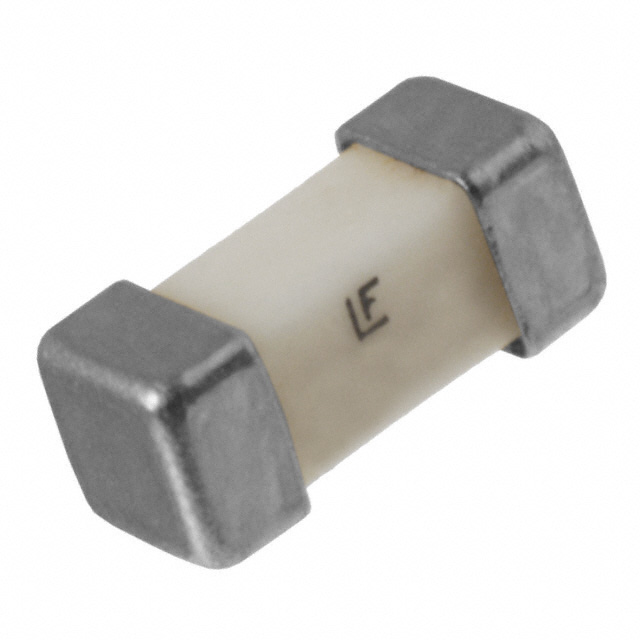

LITTELFUSE 熔断保险丝 0451004.MR

0451004.MR概述

    NANO2® Very Fast-Acting Fuse 451/453 Series

    产品简介


    NANO2® Very Fast-Acting Fuse(非常快速动作保险丝)是适用于笔记本电脑、LCD/PDP电视、显示器、背光逆变器、便携式DVD播放器等多种设备的二次侧电路过电流保护的电子元器件。该保险丝采用表面贴装技术(SMT),安装在PCB上,具有非常小的体积和良好的机械强度。这款保险丝在消费电子、工业设备等领域有广泛应用,可以有效防止因过载导致的电路损坏。

    技术参数


    - 额定电流范围: 0.062A 至 20A
    - 最大电压: 125V AC/DC
    - 熔断时间: 额定电流的100%时,最小熔断时间为4小时;200%时,最大熔断时间为5秒(对于0.062A到10A的电流)和20秒(对于12A到20A的电流)
    - 冷态电阻: 0.00019Ω 至 154Ω
    - 熔化I²t值: 0.00019 至 97.82A²·s
    - 环境温度范围: -55°C 至 125°C
    - 认证机构: 通过UL、CSA、NMX认证,符合DENAN附录3

    产品特点和优势


    - 非常快的动作速度: 在超过额定电流的瞬间即可迅速切断电源,保护设备不受损坏。
    - 小型化设计: 非常适合空间受限的应用环境。
    - 广泛的电流范围: 从0.062A到20A不等,可以满足不同应用场景的需求。
    - 耐宽温工作: 适应从-55°C到125°C的工作温度范围。
    - 环保材料: 符合RoHS标准,无卤素,有利于环境保护。

    应用案例和使用建议


    NANO2® 451/453系列保险丝广泛应用于笔记本电脑、LCD/PDP电视、显示器、背光逆变器、便携式DVD播放器、电源供应器、网络设备、服务器、冷却风扇系统、存储系统、通信系统、无线基站、白色家电、游戏机、办公自动化设备等多个领域。由于其非常快的动作速度,特别适用于需要高度可靠性的应用场合,例如电池充电电路保护。
    使用建议:
    1. 在选择保险丝时,应确保其额定电流能够覆盖实际工作中的最大电流。
    2. 由于其快速熔断特性,建议在电路设计时预留足够的过载保护余量。
    3. 安装时应遵循正确的焊接参数以避免对保险丝造成损害。

    兼容性和支持


    NANO2® 451/453系列保险丝与各种标准表面贴装工艺兼容。厂商提供详尽的技术支持文档,包括详细的电气特性和安装指南,用户可以在制造商的官方网站上下载相关资料。此外,保险丝还通过了UL、CSA、NMX等多项认证,保证了产品的质量和安全性。

    常见问题与解决方案


    1. 问:保险丝频繁熔断怎么办?
    - 答: 检查负载电流是否超过了保险丝的额定值。如果电流过大,则需更换更大额定电流的保险丝或优化电路设计。

    2. 问:保险丝在低温环境下无法正常工作怎么办?
    - 答: 确保环境温度在保险丝的工作范围内(-55°C至125°C)。必要时可调整系统散热措施,保持工作温度在适宜范围内。
    3. 问:保险丝外观异常该如何处理?
    - 答: 如果保险丝外观出现破损、氧化等情况,应立即停止使用并更换新的保险丝。

    总结和推荐


    NANO2® 451/453系列保险丝是一款专为二次侧电路过电流保护设计的小型化、非常快速动作的保险丝。它具有快速响应能力、高可靠性、广泛的电流范围及宽温度适应性等特点。对于需要高度可靠性的应用,尤其是消费电子产品和工业设备,该保险丝无疑是一个理想的选择。强烈推荐在需要高效、可靠的电路保护应用中使用NANO2® 451/453系列保险丝。

0451004.MR参数

参数
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 3.152A²S
额定电流 4A
长*宽*高 6.1mm*2.69mm*2.69mm
通用封装 2410
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

0451004.MR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0451004.MR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0451004.MR 0451004.MR数据手册

0451004.MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6961 ¥ 6.3632
2000+ $ 0.6508 ¥ 5.8626
4000+ $ 0.6298 ¥ 5.6735
8000+ $ 0.6298 ¥ 5.6735
库存: 1839
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 6363.2
