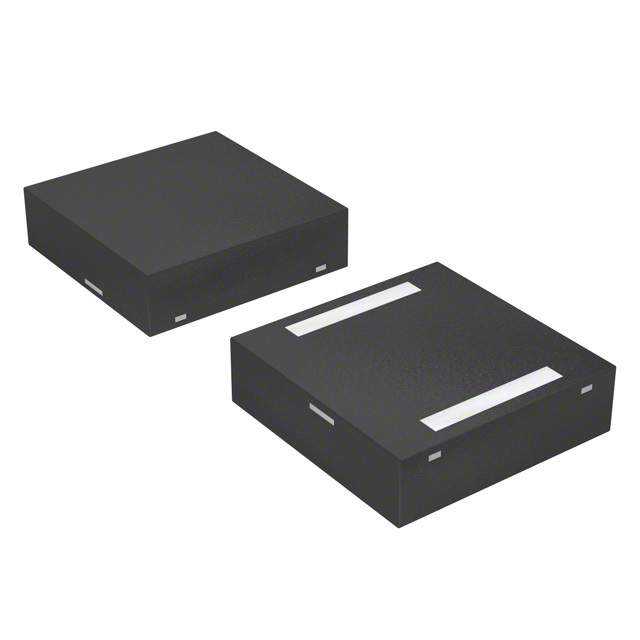

P1101Q22CLRP

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 400A TDFN-2 贴片安装
供应商型号: ZT-P1101Q22CLRP
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 P1101Q22CLRP

P1101Q22CLRP概述

    # 电子元器件产品技术手册

    产品简介


    基本介绍
    SIDACtor® Protection Thyristors是专为保护电信接口电路(SLICs)免受过电压瞬态影响而设计的单向晶闸管。Q2L系列是一种固定电压开关组件,用于保护SLIC免受负极浪涌的影响。正极浪涌则通过内部二极管导引至接地参考。Q2L系列因其小型化设计,特别适用于高密度应用场合。
    主要功能
    - 防护电信接口电路(SLIC)免受过电压瞬态的影响。
    - 适用于单线保护,能够处理负极浪涌。
    - 内置二极管以应对正极浪涌。
    应用领域
    - 电信设备
    - 网络基础设施
    - 工业自动化设备

    技术参数


    | 参数名称 | 型号 | 值 |
    |
    | 最大断态电压 (VDRM)| P0641Q22CLRP | 58V |
    | 最大击穿电压 (VS) | P0641Q22CLRP | 77V |
    | 开启电流 (ITH) | P0641Q22CLRP | 2.2A |
    | 保持电流 (IH) | P0641Q22CLRP | 4mA |
    | 最小触发电压 (VT) | P0641Q22CLRP | 5V |
    | 最大反向电压 (VF) | P0641Q22CLRP | 35V |
    | 容量 (Capacitance) | P0641Q22CLRP | 75pF |

    产品特点和优势


    特点
    - 内置二极管用于正极电压浪涌防护。
    - 低外形设计,适合高密度应用。
    - 小型化QFN封装,体积紧凑。
    - 低开启电压,保持低能耗。
    - 经过多重浪涌事件后,不会降低其浪涌能力。
    - 当超过额定值时,会短路失效,提供更安全的保护。
    - 符合RoHS标准且无卤素,环保。
    - 可兼容第二级互联,终端材料为锡(Sn),无铅。
    优势
    - 具备出色的耐温性能,在-40°C至+150°C范围内可稳定运行。
    - 具有较高的可靠性,适用于各种严苛环境。
    - 高度集成化,占用空间小,适于现代电子产品的小型化需求。

    应用案例和使用建议


    应用案例
    Q2L系列已广泛应用于多种电信设备中,如电信接口电路(SLICs)、网络交换机及路由器等。这些设备需要有效抵御各类过电压瞬态的影响,确保系统稳定运行。
    使用建议
    - 在安装前,建议详细阅读数据手册并进行必要的测试,以确保产品符合应用要求。
    - 选择合适的型号时,注意其工作电压范围和电流容量,确保满足具体应用场景的需求。
    - 在高温环境下使用时,需特别关注散热措施,避免因温度过高导致产品性能下降。

    兼容性和支持


    兼容性
    - Q2L系列具有良好的兼容性,可以与其他电子元器件和设备一起使用,如网络交换机、路由器等。
    - 支持无铅焊接工艺,符合行业标准。
    支持
    - Littelfuse公司提供了详尽的技术文档和专业的技术支持服务,帮助客户解决在使用过程中遇到的各种问题。
    - 产品质量可靠,享受一定期限内的质保服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查外部电路是否正确连接,并确保电压在规定范围内。 |
    | 瞬时过压损坏 | 增加外部过压保护措施,如TVS二极管。 |
    | 热稳定性不佳 | 加强散热措施,确保工作环境温度不超出允许范围。|

    总结和推荐


    综合评估
    Q2L系列SIDACtor® Protection Thyristors凭借其小巧的尺寸、高效的性能以及可靠的保护能力,在电信及工业自动化等领域具备显著的优势。产品在设计上充分考虑了环境适应性和耐久性,使其成为各种应用场景下的理想选择。
    推荐使用
    强烈推荐使用Q2L系列SIDACtor® Protection Thyristors,特别是在需要高密度安装和良好抗过电压能力的应用场景中。在设计电信和网络设备时,选择Q2L系列将有助于提升系统的整体稳定性和安全性。

P1101Q22CLRP参数

参数
峰值脉冲电流 400A
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
2-TDFN
通用封装 TDFN-2
安装方式 贴片安装
零件状态 在售
