60R185XMR

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 12.6s 3.7A 80mΩ 60V 190mΩ 40A 1.85A 通孔安装 23mm(长度)*23mm(高度)
供应商型号: 2493495
供应商: 海外现货
标准整包数: 1

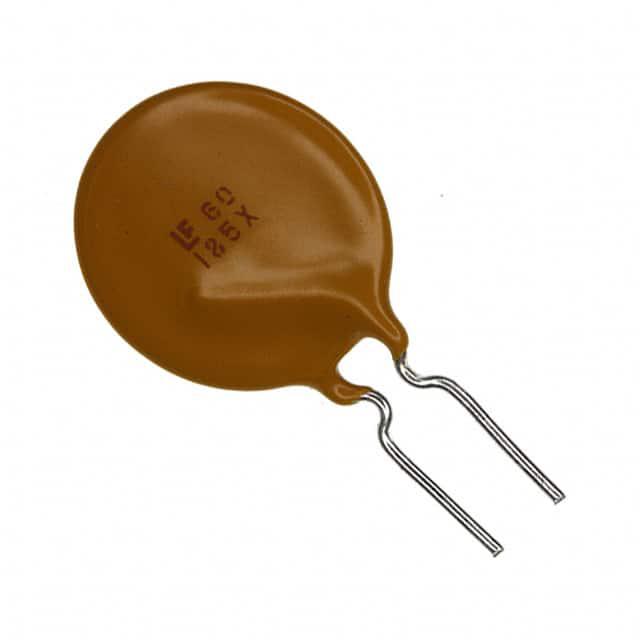

LITTELFUSE PTC可复位保险丝 60R185XMR

60R185XMR概述

    # POLY-FUSE® Resettable PTCs 技术手册

    产品简介


    POLY-FUSE® 是一种复位型正温度系数热敏电阻(Resettable PTC),由Littelfuse公司生产。这种设备主要用于过电流保护,适用于电压不超过60V的应用场合,尤其在空间不是主要限制因素且需要可复位保护的应用中更为合适。其典型应用包括USB集线器、端口及外围设备、IEEE1394端口、计算机及其外围设备、电机保护、通用电子产品、汽车应用、工业控制系统以及变压器等。

    技术参数


    以下是POLY-FUSE® 60R系列的主要技术规格:
    | Part Number | I hold (A) | I trip (A) | V max (Vdc) | I max (A) | P d (W) | R min (Ω) | R typ (Ω) | R 1max (Ω) |
    |
    | 60R010X | 0.10 | 0.20 | 60 | 40 | 0.38 | 2.500 | 7.500 | X |
    | 60R017X | 0.17 | 0.34 | 60 | 40 | 0.48 | 3.300 | 8.000 | X |
    | 60R020X | 0.20 | 0.40 | 60 | 40 | 0.41 | 1.830 | 4.400 | X |
    | 60R025X | 0.25 | 0.50 | 60 | 40 | 0.45 | 1.250 | 3.000 | X |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    - I hold: 持续电流,即在20°C静止空气中设备不会触发的最大电流。
    - I trip: 触发电流,即在20°C静止空气中设备开始触发的最小电流。
    - V max: 设备能承受的最大电压,需在额定电流(I max)下无损。
    - I max: 在额定电压(V max)下设备能承受的最大故障电流。
    - P d: 当设备处于触发状态时,在20°C静止空气中的耗散功率。
    - R min: 初始状态下(未焊接)设备的最小电阻。
    - R 1max: 20°C条件下设备触发后一小时的电阻,或在260°C条件下20秒回流焊接后的最大电阻。

    产品特点和优势


    1. 快速反应时间: 快速的时间-电流曲线使其能够在短时间内响应并切断电流。
    2. 可复位性: 发生过载后,设备可以自动复位,减少维护成本。
    3. 符合RoHS标准: 符合欧盟RoHS标准,绿色环保。
    4. 抗溶剂和抗湿性: 高温、高湿度环境下的稳定性能。

    应用案例和使用建议


    应用案例
    - USB端口: 保护USB设备免受电流过载的影响。
    - 计算机和外设: 确保主板和其他外围设备的安全运行。
    - 汽车应用: 保护车载电子系统免受瞬态过载。
    使用建议
    - 热管理: 设备触发时表面温度可达125°C,因此在安装时应确保有足够的散热空间。
    - 电路设计: 考虑到瞬态过电压可能超过设备的额定电压,应合理设计电路以防止L di/dt引起的电压过高。

    兼容性和支持


    - 兼容性: 可与多种电子元器件和设备配合使用,具体兼容性请参考制造商文档。
    - 支持和维护: Littelfuse公司提供详细的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 设备表面温度过高
    - 解决方案:确保设备周围有足够的散热空间,避免直接接触高温源。
    2. 设备无法复位
    - 解决方案:检查电路是否存在永久性短路或过载情况,确保电路恢复正常后再进行复位。
    3. 设备出现异常电阻变化
    - 解决方案:确认设备是否暴露于不良环境中(如溶剂、酸等),重新测试并考虑更换设备。

    总结和推荐


    综上所述,POLY-FUSE® 60R系列具有较高的可靠性和灵活性,适用于多种应用场合。其独特的可复位性、抗溶剂和抗湿性等特点使其在市场上具备较强的竞争力。对于需要高效、灵活过电流保护的应用,我们强烈推荐使用POLY-FUSE® 60R系列产品。

60R185XMR参数

参数
最小初始态电阻值 80mΩ
最大跳断后电阻值 190mΩ
跳闸时间 12.6s
最大电压 60V
保持电流 1.85A
跳闸电流 3.7A
冷电阻 -
最大额定电流 40A
长*宽*高 23mm(长度)*23mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

60R185XMR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

60R185XMR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 60R185XMR 60R185XMR数据手册

60R185XMR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.933
50+ ¥ 7.6157
100+ ¥ 7.108
250+ ¥ 6.9811
500+ ¥ 6.9811
1000+ ¥ 6.9811
库存: 354
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.93
