0402L020SLKR

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 1s 500mA 100mΩ 6V 1.25Ω 40A 200mA 100mΩ 0402 贴片安装 1mm(长度)*600μm(高度)
供应商型号: 0402L020SLKR
供应商: 国内现货
标准整包数: 200

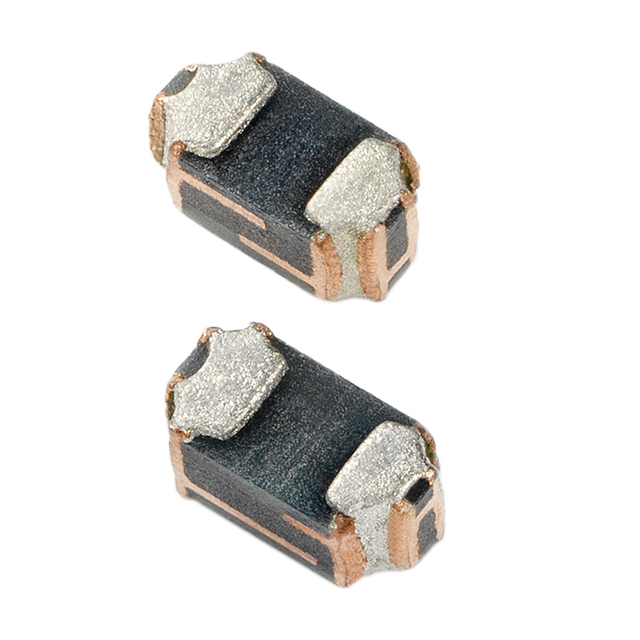

LITTELFUSE PTC可复位保险丝 0402L020SLKR

0402L020SLKR概述

    POLY-FUSE® Resettable PTCs LoRho 系列技术手册

    产品简介


    POLY-FUSE® LoRho 系列是一款表面贴装的重置型正温度系数(Polymer Positive Temperature Coefficient, PPTC)器件,旨在提供过电流保护。这款产品特别适合那些需要超低内阻、超低电压降和自动复位功能的应用场合。相比于标准的 PPTC,LoRho 系列能够在更小的体积和更低的外形下提供更高的保持电流。其独特的特性使得它广泛应用于各种电子产品中。

    技术参数


    以下是 LoRho 系列的部分技术规格:
    - 保持电流(Hold Current):从 0.10 A 到 7 A,根据不同的封装尺寸和型号。
    - 跳闸电流(Trip Current):从 0.30 A 到 8 A,具体取决于型号。
    - 最大电压(Vmax):直流电压 6 V。
    - 最大故障电流(Imax):50 A。
    - 功率耗散(Pd):最大 2.2 W。
    - 最小电阻(Rmin):0.05 Ω 至 10 Ω 不等。
    - 最大电阻(R1max):0.014 Ω 至 2.5 Ω。
    不同封装尺寸如 0402、0603、0805、1206、1210 和 1812 的详细技术参数请参考完整表格。

    产品特点和优势


    - 超低内阻:可显著减少电压降,提高系统的整体效率。
    - 非常薄的外形:适用于空间受限的应用场合。
    - 微型尺寸:节省电路板空间,有利于紧凑设计。
    - 高保持电流:在更小的体积下提供更高的电流保护能力。
    - 快速响应:能在发生故障电流时迅速作出反应。
    - 宽广的温度范围:从 -40°C 到 +85°C 都能正常工作。
    - RoHS 合规:无铅、无卤素,符合环保要求。
    - 认证机构认可:UL 认证和 TUV 批准,确保安全可靠。

    应用案例和使用建议


    LoRho 系列 PPTC 广泛应用于各种电子产品,例如:
    - USB 3.0/2.0 端口:0603L150SL 适用于 USB 过电流保护。
    - 智能手机电池包:1206L380SLTH 适用于 Li-ion/Li-Polymer 电池包的过电流保护。
    - 平板电脑电池包:2920L700SL 适用于平板电脑的过电流保护。
    使用建议:
    - 在设计时应考虑到电路中的电感,以避免超过额定电压。
    - 使用前应进行独立评估,确保适合特定应用。
    - 避免长时间暴露在高温、硅油、溶剂、酸性物质等环境中。

    兼容性和支持


    LoRho 系列具有良好的兼容性,可以与高温焊料兼容,并且能够承受广泛的机械和环境应力。制造商提供详尽的技术支持,包括样品、资料及测试方法,帮助用户更好地应用该产品。

    常见问题与解决方案


    - 问题:过载后恢复时间较长。
    - 解决方法:检查并确保电路中的电感不超过额定值,同时确认操作温度在规定的范围内。

    - 问题:无法正常工作。
    - 解决方法:确保安装正确,并且按照指定的焊接参数进行操作。如果问题持续存在,请联系技术支持。

    总结和推荐


    综上所述,LoRho 系列具备出色的过电流保护能力和多种型号选择,适用于各种紧凑且高要求的电子产品。其超低内阻和低电压降的特点尤其适合对性能有严格要求的应用场合。鉴于其卓越的功能、广泛的适用范围以及强大的技术支持,我们强烈推荐使用 POLY-FUSE® LoRho 系列 PPTC。无论是在开发新产品还是升级现有系统时,这一系列都是一个可靠的选择。

0402L020SLKR参数

参数
跳闸电流 500mA
冷电阻 100mΩ
最大额定电流 40A
最小初始态电阻值 100mΩ
最大跳断后电阻值 1.25Ω
跳闸时间 1s
最大电压 6V
保持电流 200mA
长*宽*高 1mm(长度)*600μm(高度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0402L020SLKR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0402L020SLKR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 0402L020SLKR 0402L020SLKR数据手册

0402L020SLKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 0.8438
400+ ¥ 0.81
800+ ¥ 0.7965
1600+ ¥ 0.7695
库存: 10000
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 168.76
