首页  >  产品百科  >  0473001.VXL

0473001.VXL

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 2.01A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1A 插件,D3.4XL7.1MM 通孔安装 7.11mm(长度)
供应商型号: ZT-0473001.VXL
供应商: 海外现货
标准整包数: 1

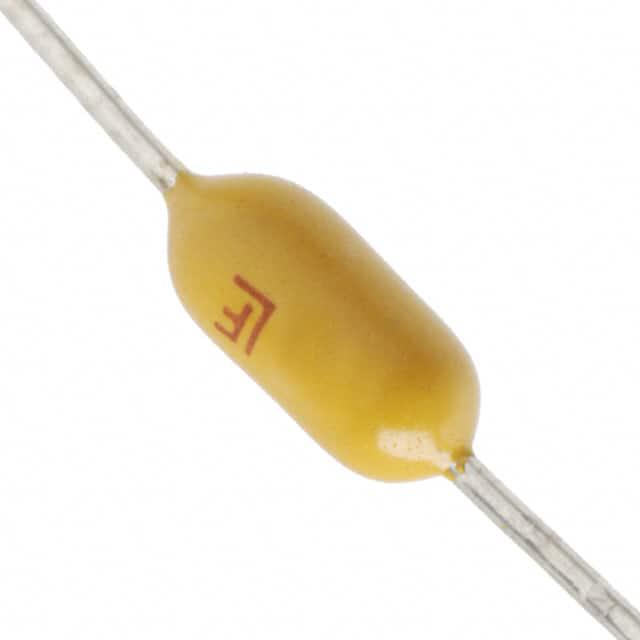

LITTELFUSE 熔断保险丝 0473001.VXL

0473001.VXL概述

    # 473 系列 PICO® II Slo-Blo® 熔断器

    产品简介


    473 系列 PICO® II Slo-Blo® 熔断器是一款结合了时间延迟性能特性的轴向引脚和插件式熔断器,由Littelfuse公司制造。它不仅继承了PICO®熔断器的高可靠性,还具有出色的过载保护能力。这种类型的熔断器广泛应用于各种电子设备中,如平板显示器、LCD屏幕、照明系统、医疗设备和工业设备等。

    技术参数


    473系列PICO® II Slo-Blo® 熔断器的主要技术参数如下表所示:
    | Ampere Rating (A) | Amp Code | Max Voltage Rating (V) | Interrupting Rating | Nominal Cold Resistance (Ohms) | Nominal Melting I²t (A²sec) | Nominal Voltage Drop (mV) |
    ||
    | 0.375 | .375 | 125 | 50A@125VAC/DC | 1.7550 | 0.840 | X |
    | 0.500 | .500 | 125 | 50A@125VAC/DC | 1.1370 | 0.775 | X |
    | 0.750 | .750 | 125 | 50A@125VAC/DC | 0.4900 | 0.429 | X |
    | 1.00 | 001. | 125 | 50A@125VAC/DC | 0.3000 | 0.353 | X |
    | 1.50 | 01.5 | 125 | 50A@125VAC/DC | 0.1170 | 0.208 | X |
    | 2.00 | 002. | 125 | 50A@125VAC/DC | 0.0720 | 0.180 | X |
    | 2.25 | 2.25 | 125 | 50A@125VAC/DC | 0.0640 | 0.164 | X |
    | 2.50 | 02.5 | 125 | 50A@125VAC/DC | 0.0520 | 0.153 | X |
    | 3.00 | 003. | 125 | 50A@125VAC/DC | 0.0380 | 0.140 | X |
    | 3.50 | 03.5 | 125 | 50A@125VAC/DC | 0.0240 | 0.094 | X |
    | 4.00 | 004. | 125 | 50A@125VAC/DC | 0.0200 | 0.086 | X |
    | 5.00 | 005. | 125 | 50A@125VAC/DC | 0.0133 | 0.074 | X |
    | 7.00 | 007. | 125 | 50A@125VAC/DC | 0.0092 | 105.00 | X |
    其他电气特性包括:
    - 增强的浪涌耐受能力
    - 小巧尺寸
    - 宽广的电流等级范围(0.375A - 7A)
    - 无卤素且符合RoHS标准
    - 广泛的工作温度范围
    - 低温度再额定值

    产品特点和优势


    473系列PICO® II Slo-Blo® 熔断器的优势包括:
    - 高度可靠的过载保护
    - 强大的浪涌耐受能力
    - 紧凑的尺寸,便于空间有限的应用场合
    - 宽广的电流等级范围,适用于多种设备
    - 符合环保要求,无卤素且符合RoHS标准
    - 良好的热稳定性和抗振动性

    应用案例和使用建议


    473系列PICO® II Slo-Blo® 熔断器广泛应用于以下几个领域:
    - 平板显示电视
    - LCD显示器
    - 照明系统
    - 医疗设备
    - 工业设备
    建议在使用过程中进行充分的测试,以确保其适合特定的应用环境。例如,在高温或低温环境中,应考虑适当的再额定值。

    兼容性和支持


    473系列PICO® II Slo-Blo® 熔断器具有广泛的兼容性,可与其他标准电气设备配套使用。此外,Littelfuse公司提供详尽的技术支持文档和样品服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见的问题及解决方案包括:
    - Q: 如何处理熔断器失效?
    A: 检查电路是否有过载现象,如果过载导致,则更换更大额定电流的熔断器。

    - Q: 如何焊接熔断器引脚?
    A: 使用预热至100°C至150°C之间的波峰焊机,温度不超过260°C,焊接时间不超过5秒。或者,使用加热至350°C的手动焊铁,加热时间不超过5秒。

    - Q: 如何在不同温度下重新评定电流等级?
    A: 在低于-60°C和高于125°C的环境下,需要根据标准进行电流重新评定。

    总结和推荐


    473系列PICO® II Slo-Blo® 熔断器以其卓越的可靠性和广泛的适用性成为一款优秀的过载保护元件。其小巧的体积、强大的电流承载能力和良好的电气性能使其成为众多电子设备的理想选择。对于需要可靠过载保护的设备,强烈推荐使用这款产品。

0473001.VXL参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 2.01A²S
额定电流 1A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
长*宽*高 7.11mm(长度)
通用封装 插件,D3.4XL7.1MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0473001.VXL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0473001.VXL数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0473001.VXL 0473001.VXL数据手册

0473001.VXL封装设计

查看详情并下载
Symbol
Footprint
3D Model
