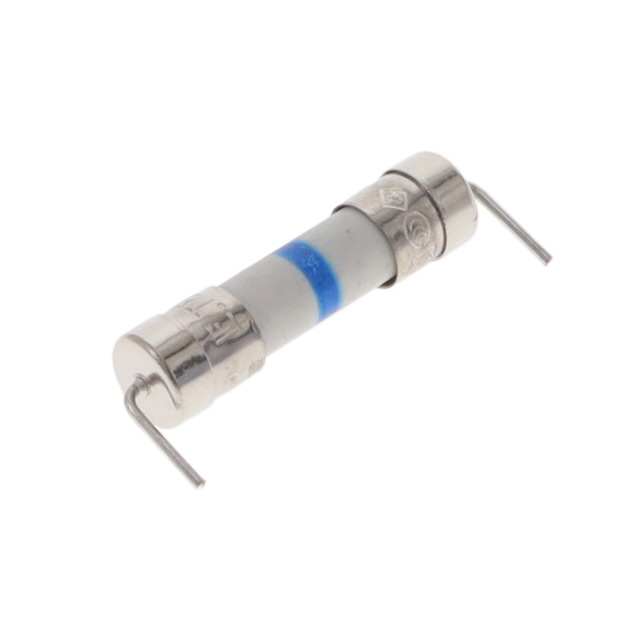

021506.3MXK23P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 128.75A²S 1.5KA 快速熔断 Time Delay/Slow Blow 6.3A 插件,D5.2XL20MM 通孔安装 20mm(长度)
供应商型号: 021506.3MXK23P-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 熔断保险丝 021506.3MXK23P

021506.3MXK23P概述

    文章:Littelfuse 215系列5×20mm时间延时保险丝产品综述

    产品简介


    Littelfuse 215系列5×20mm时间延时保险丝是一款符合国际标准(IEC)的陶瓷体保险丝。它特别设计用于全球市场,并具备高断路能力。这款保险丝是针对电源、家电或利用设备中的补充保护而设计,为内部电路提供个体保护。本款保险丝符合RoHS合规标准且无铅,适用于多种应用场景。

    技术参数


    以下是Littelfuse 215系列5×20mm时间延时保险丝的技术参数摘要:
    - 额定电流范围:0.125A - 20A
    - 电压额定值:250V AC
    - 最大分断电流:
    - 0.125A - 0.800A:1500A @ 250V AC
    - 1A - 3.15A:7100A @ 250V AC
    - 4A - 6.3A:18400A @ 250V AC
    - 8A - 20A:11675A @ 250V AC
    - 最大功率耗散:在1.5ln下1.6W
    - 材料:陶瓷外壳、镀镍黄铜帽、镀锡铜引线
    - 温度范围:-55°C 至 +125°C
    - 认证:IEC 60127-2, CQC07012021808, SU05001-2011B 等

    产品特点和优势


    1. 设计标准:国际标准(IEC),适用于全球市场。
    2. 高断路能力:确保电力系统安全可靠运行。
    3. 热稳定性:能够在极端环境下稳定工作,适用于恶劣环境。
    4. 可靠性:采用陶瓷材质和高性能引线材料,提升了耐用性和抗老化性。

    应用案例和使用建议


    根据手册中的应用指南,Littelfuse 215系列保险丝适用于家用电器、电源设备、工业控制系统等。在使用过程中,需确保保险丝额定电流高于电路的最大电流需求。例如,在10倍额定电流下的测试条件下,保险丝的断开时间为:
    - 0.125A - 0.800A:最大0.150秒
    - 1A - 3.15A:最大0.150秒
    - 4A - 6.3A:最大0.150秒
    - 8A - 20A:最大0.150秒
    建议在设计电路时考虑使用多个不同规格的保险丝以满足不同的电流需求。同时,确保保险丝正确安装,遵循手册中的安装规范以获得最佳效果。

    兼容性和支持


    Littelfuse 215系列保险丝可与各种标准电路板和连接器兼容,便于集成到现有系统中。制造商提供技术支持和售后服务,帮助客户解决使用过程中可能遇到的问题。此外,建议与当地销售代表联系以获取更多定制化支持。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:保险丝频繁烧断
    - 解决方法:检查电路是否超过保险丝的额定电流;更换更高额定电流的保险丝。
    - 问题:保险丝长时间未断开
    - 解决方法:确认电流是否低于保险丝的最小断开电流;调整电路负载。

    总结和推荐


    Littelfuse 215系列5×20mm时间延时保险丝以其高断路能力和广泛的应用范围脱颖而出,非常适合需要高性能保护的场景。无论是家用电器还是工业控制设备,该保险丝都表现出色。虽然其安装和使用需要一定的专业技能,但其优异的性能使其成为众多应用场景的理想选择。因此,我们强烈推荐此产品。

021506.3MXK23P参数

参数
额定电流 6.3A
熔断电流 1.5KA
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Time Delay/Slow Blow
熔断 I²t 128.75A²S
长*宽*高 20mm(长度)
通用封装 插件,D5.2XL20MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

021506.3MXK23P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

021506.3MXK23P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 021506.3MXK23P 021506.3MXK23P数据手册

021506.3MXK23P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.288 ¥ 10.8836
5+ $ 1.0626 ¥ 8.979
10+ $ 0.9212 ¥ 7.7845
50+ $ 0.7646 ¥ 6.4612
100+ $ 0.6794 ¥ 5.686
250+ $ 0.6106 ¥ 5.1103
500+ $ 0.5631 ¥ 4.7126
1000+ $ 0.5191 ¥ 4.3439
5000+ $ 0.4549 ¥ 3.8067
库存: 1823
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.88
