首页  >  产品百科  >  NANOSMD270LR-2

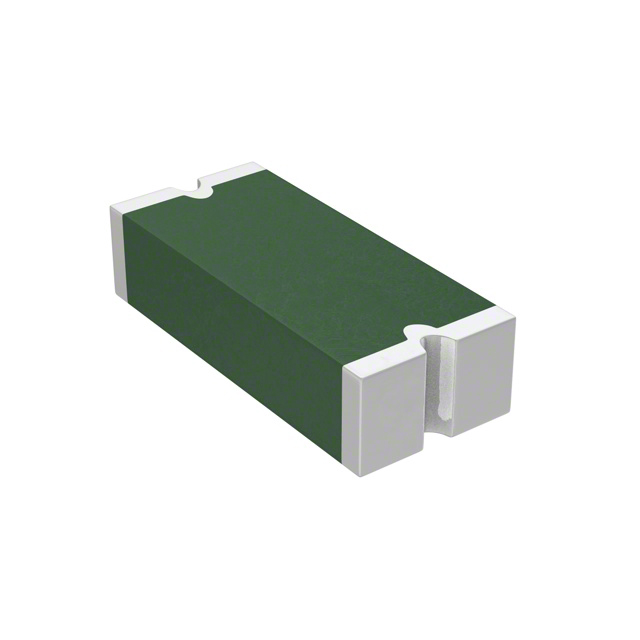

NANOSMD270LR-2

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 5s 6.3A 5mΩ 6V 18mΩ 50A 2.7A 1206 贴片安装 3.22mm*1.61mm*1mm
供应商型号: UA-NANOSMD270LR-2
供应商: 海外现货
标准整包数: 3000
LITTELFUSE PTC可复位保险丝 NANOSMD270LR-2

NANOSMD270LR-2概述

    PolySwitch® Resettable PTCs 技术手册

    1. 产品简介


    PolySwitch® Resettable PTCs 是一款低电阻表面贴装设备(Surface-Mount Device,SMD),适用于空间受限、功率耗散低且对环境可靠性要求高的应用。这些设备非常适合用于电池组保护电路模块(PCMs)、电路板组件(PCBA)以及信号/电源输入输出接口的过电流和过温度保护。由于具备自动复位功能,即使在故障情况下,它们也能有效地保护应用,并且在错误被消除后可恢复功能。

    2. 技术参数


    以下是根据不同型号的产品特性:
    - 电流范围:1.75A 至 6.0A
    - 最大电气额定值:6VDC 和短路电流 50A
    - 卤素含量:符合 Br≤900ppm, Cl≤900ppm, 和 Br+Cl≤1500ppm 的标准
    - 内部电阻:超低
    - 自动复位
    - RoHS 合规,无铅且无卤素

    3. 产品特点和优势


    - 多功能性:适用于多种消费电子产品和移动设备,如智能手机、智能穿戴设备、游戏机等。
    - 高环境可靠性:即使在极端环境下,也能保持稳定的性能。
    - 自动复位功能:当故障消除后,设备能够自动恢复功能,无需手动重启。
    - 多样的尺寸选择:提供多种尺寸以适应不同的应用需求。

    4. 应用案例和使用建议


    - 智能手机和智能穿戴设备:确保设备在过电流或过热情况下的安全。
    - 便携式游戏机和 VR/AR 设备:确保长时间使用的稳定性和安全性。
    - 使用建议:避免接触硅基油、溶剂、电解液、酸类物质;在故障条件下提供足够的空间并防止机械应力;手焊接过程不推荐,应遵循推荐的回流焊方法。

    5. 兼容性和支持


    - 兼容性:与多种行业标准兼容,确保广泛的应用范围。
    - 支持:提供详细的电气特性表,以及认证机构的批准文件。可联系 Littelfuse 技术支持获取更多细节。

    6. 常见问题与解决方案


    - 常见问题:过度操作可能导致损坏、设备性能受污染影响。
    - 解决方案:
    - 避免设备超过规定的最大额定值。
    - 在设备应用前进行独立评估和测试。
    - 正确处理设备,遵循推荐的电子、热力学和机械程序。

    7. 总结和推荐


    综上所述,PolySwitch® Resettable PTCs 以其高可靠性、多功能性和自动复位功能,成为电子设备中不可或缺的保护元件。适用于各种消费电子和移动设备,并且在不同环境条件下表现稳定。我们强烈推荐在相关应用中使用此产品,因为其卓越的性能将为用户提供可靠的保障。
    本报告基于 Littelfuse 提供的 PolySwitch® Resettable PTCs 技术手册内容编撰,详细介绍了产品的技术规格、应用领域和使用建议。

NANOSMD270LR-2参数

参数
最大跳断后电阻值 18mΩ
跳闸时间 5s
最大电压 6V
保持电流 2.7A
跳闸电流 6.3A
冷电阻 -
最大额定电流 50A
最小初始态电阻值 5mΩ
长*宽*高 3.22mm*1.61mm*1mm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NANOSMD270LR-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

NANOSMD270LR-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE NANOSMD270LR-2 NANOSMD270LR-2数据手册

NANOSMD270LR-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
